Камлок алюминиевый ТИП DP
Показаны все результаты (9)Цены: по возрастанию
Камлок алюминиевый Тип DP (Dust Plug) представляет собой быстроразъемную заглушку штуцерного типа («папа» или «пробка»), предназначенную для герметизации приемных муфт системы Camlock. Основное функциональное назначение изделия — блокировка выходного отверстия трубопровода или рукава, оснащенного муфтой с кулачковыми зажимами, для предотвращения утечки остаточной жидкости, а также защиты магистрали от попадания пыли, грязи, осадков и посторонних предметов при транспортировке или хранении. Изделие обеспечивает герметичность системы в закрытом состоянии при статическом давлении.
Данный тип арматуры является стандартом для оснащения автоцистерн, топливных терминалов, сельскохозяйственных ирригационных систем и промышленного насосного оборудования. Инженерно-технический отдел компании «Резиномир» оказывает поддержку в подборе типоразмеров заглушек в соответствии с диаметром условного прохода (DN) ответной части. Для получения технической консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.
Технические характеристики и стандарты производства камлока алюминиевого Тип DP
Производство заглушек Тип DP осуществляется методом литья под давлением из алюминиевых сплавов с последующей механической обработкой посадочной поверхности (проточки под кулачки). Технология литья обеспечивает высокую плотность металла, отсутствие внутренних дефектов и точность геометрических размеров. Используемые сплавы характеризуются малым удельным весом, искробезопасностью (отсутствие искр при механическом контакте) и коррозионной стойкостью к воде и светлым нефтепродуктам.
Геометрические параметры профиля и условия взаимозаменяемости регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487). В европейской промышленности также применяется стандарт DIN 2828. Соблюдение данных нормативов гарантирует, что камлок алюминиевый Тип DP герметично встанет в любую муфту («маму») соответствующего номинального диаметра (типы B, C, D), независимо от производителя.
Конструктивные особенности

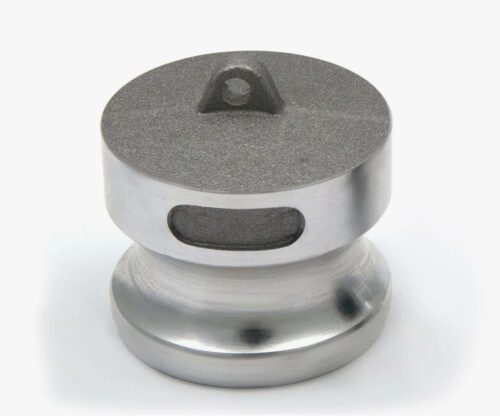

Изделие Тип DP конструктивно представляет собой цельнолитую пробку, состоящую из:
- Посадочная головка: Профилированная часть с кольцевой канавкой. Геометрия головки идентична адаптерам типов A, E и F. Канавка служит для зацепления эксцентриковых кулачков муфты, обеспечивая жесткую фиксацию.
- Корпус: Глухая торцевая часть, перекрывающая поток.
- Кольцо (опционально): Многие модели оснащаются кольцом или цепочкой для крепления заглушки к оборудованию, чтобы избежать ее потери при снятии.
Важной особенностью является отсутствие в конструкции Типа DP собственных уплотнительных элементов и запорных механизмов. Герметизация происходит за счет резиновой прокладки, находящейся в ответной части (муфте), а фиксация — за счет рычагов муфты.
Таблица 1. Зависимость рабочего давления от диаметра для алюминиевых заглушек DP (при +20°С)
| Размер (дюймы) | Условный проход (DN), мм | Рабочее давление (бар / МПа) | Материал корпуса | Совместимость (ответная часть) |
|---|---|---|---|---|
| 1/2″ | 15 | 16 / 1.6 | Алюминий | Муфты B, C, D, DC |
| 3/4″ | 20 | 16 / 1.6 | Алюминий | Муфты B, C, D, DC |
| 1″ | 25 | 16 / 1.6 | Алюминий | Муфты B, C, D, DC |
| 2″ | 50 | 16 / 1.6 | Алюминий | Муфты B, C, D, DC |
| 3″ | 75 | 9 / 0.9 | Алюминий | Муфты B, C, D, DC |
| 4″ | 100 | 7 / 0.7 | Алюминий | Муфты B, C, D, DC |
| 6″ | 150 | 5 / 0.5 | Алюминий | Муфты B, C, D, DC |
Сферы применения и эксплуатационные нюансы
Заглушки Тип DP востребованы в любых системах, где используется быстроразъемное соединение Camlock, как средство временной консервации линии.
Основные направления использования:
- Транспортировка ГСМ: Герметизация сливных рукавов бензовозов после завершения операций слива/налива для предотвращения капельных утечек остатков топлива.
- Сельское хозяйство: Заглушка магистралей подачи удобрений и воды для защиты от попадания грунта, насекомых и грызунов в периоды простоя.
- Химическая промышленность: Изоляция трубопроводов с техническими жидкостями (при условии химической нейтральности алюминия к среде).
- Водоотведение: Глушение рукавов мотопомп.
Техническое предупреждение: Категорически запрещается извлекать заглушку Тип DP из муфты, если магистраль находится под избыточным давлением. Перед открытием кулачковых рычагов на ответной части необходимо сбросить давление в системе. Резкое открытие замков под давлением приведет к выбросу пробки («выстреливанию») с высокой кинетической энергией, что несет угрозу травмирования персонала и повреждения оборудования.
Условия коммерческого сотрудничества
Компания «Резиномир» предлагает камлок алюминиевый Тип DP оптом и мелкими партиями со склада в Екатеринбурге. Размерный ряд включает изделия от 1/2″ до 6″. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.
Оплата продукции производится по безналичному расчету с НДС. Возможна отгрузка стандартных позиций из наличия или поставка под заказ партий большого объема. Специалисты отдела продаж готовы рассчитать стоимость комплектации, предоставить актуальный прайс-лист и сертификаты соответствия стандарту A-A-59326. На все изделия предоставляется гарантия. Мы предлагаем конкурентные цены и полное документальное сопровождение сделки.
FAQ (Часто задаваемые вопросы)
1. В чем разница между Типом DP и Типом DC?
Тип DP (Dust Plug) — это штуцер-заглушка («папа»), которая вставляется внутрь муфты. Тип DC (Dust Cap) — это муфта-заглушка («мама» с рычагами), которая надевается поверх адаптера. Выбор зависит от того, каким элементом заканчивается трубопровод или рукав: если муфтой — нужен DP, если адаптером — нужен DC.
2. Можно ли использовать алюминиевую заглушку DP для кислоты?
Алюминий не стоек к кислотам и щелочам, он подвержен быстрой коррозии. Для герметизации линий с агрессивной химией необходимо использовать заглушки из полипропилена или нержавеющей стали AISI 316. Алюминий подходит для воды, масел, бензина и дизельного топлива.
3. Имеет ли заглушка DP собственную прокладку?
Нет, заглушка Тип DP представляет собой цельнометаллическое изделие. Герметичность соединения обеспечивается уплотнительным кольцом, которое находится в канавке ответной части (муфты Тип B, C или D), в которую вставляется заглушка.
4. На какое давление рассчитана заглушка?
Номинальное рабочее давление алюминиевых заглушек аналогично проходным соединениям: 16 бар для диаметров до 2 дюймов, 9 бар для 3 дюймов, 7 бар для 4 дюймов. Однако использовать заглушку в качестве постоянного запорного элемента на магистралях высокого давления не рекомендуется.
5. Что делать, если заглушка не вставляется в муфту?
Если номинальные диаметры (DN) совпадают, проблема может быть в деформации алюминиевого корпуса муфты или самой заглушки (овальность после удара), либо в наличии грязи и посторонних предметов в пазах. Также стоит проверить, полностью ли открыты кулачки на муфте. Силовое забивание заглушки недопустимо.
