Амортизаторы резиновые для промышленного оборудования: типы, расчёт, подбор и практика эксплуатации

За 20 лет работы с РТИ я видел десятки случаев, когда дорогой станок «ходил» по фундаменту, а причина оказывалась банальной: под опоры подложили первые попавшиеся резинометаллические виброизоляторы без расчёта собственной частоты системы. В результате рабочая частота машины совпадала с резонансом опор, и амплитуда колебаний не снижалась, а вырастала в 3–5 раз. Ниже — инженерный разбор темы резиновых амортизаторов для промышленного оборудования: конструкции, материалы, расчёт, монтаж и ресурс.

Зачем нужны резиновые виброопоры и как они работают

Резиновый амортизатор (виброизолятор, антивибрационная опора, демпфер) выполняет три функции одновременно:

• Виброизоляция — снижение передачи динамических сил от машины на фундамент (или наоборот — защита прецизионного оборудования от внешних вибраций).
• Демпфирование — рассеивание энергии колебаний за счёт внутреннего гистерезиса эластомера (коэффициент потерь у резины 0,05–0,25 против 0,001–0,005 у стальной пружины).
• Компенсация монтажных перекосов, температурных расширений и ударных нагрузок.

Физика проста: система «масса — упругая опора» имеет собственную частоту f₀ = 5/√X, где X — статическая осадка амортизатора в сантиметрах (формула для практических оценок, f₀ в Гц). Виброизоляция начинается только при отношении рабочей частоты к собственной f/f₀ > √2 ≈ 1,41. Оптимум — f/f₀ = 3…5, что даёт снижение передаваемой силы на 88–96%. При f/f₀ < 1,41 опора работает как усилитель.

Правило инженера: сначала определите минимальную частоту возмущения (для электродвигателя 1500 об/мин это 25 Гц), затем требуемую собственную частоту опоры (25/4 ≈ 6 Гц), и только потом подбирайте амортизатор по статической осадке (для 6 Гц — около 7 мм). Подбор «по посадочному размеру» без расчёта осадки — самая частая и самая дорогая ошибка.

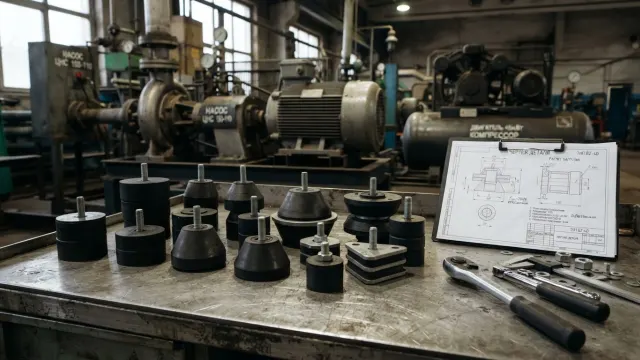

Типы резиновых амортизаторов промышленного назначения

Резинометаллические виброизоляторы АКСС

Классика по ГОСТ 17053.1–80 и ГОСТ 17053.2–80: амортизаторы АКСС-10И, АКСС-25И, АКСС-40И, АКСС-160И, АКСС-220М, АКСС-400М (цифра — номинальная нагрузка в кгс). Применяются под дизель-генераторы, компрессоры, судовые агрегаты. Особенность — всестороннее ограничение перемещений и работа при углах наклона до 15°. Диапазон температур -50…+70 °C, собственная частота 12–20 Гц.

Опоры типа «колокол» и виброизоляторы ДО / ДКУ

Виброизоляторы ДО (демпфер опорный) и ДКУ (демпфер комбинированный) применяют для вентиляционного и насосного оборудования. Дают большую осадку (до 10–15 мм) и собственную частоту 6–9 Гц.

Резиновые буферы, отбойники и подушки

Цилиндрические и конические буферы с резьбовыми шпильками М8–М20 — универсальный элемент для кожухов, ограждений, конвейеров, вибросит. Рабочая деформация до 20–25% высоты; при большем сжатии резко растёт жёсткость.

Виброизолирующие маты и пластины

Рифлёная резина по ГОСТ 12855–77, маты из резинокорда, полиуретановые плиты. Дают собственную частоту 15–25 Гц — это защита от ударного и высокочастотного шума, но не от низкочастотной вибрации.

Сайлентблоки и втулки

Резинометаллические втулки, работающие на кручение и сдвиг, — в приводах, качающихся рамах, грохотах. Ресурс определяется амплитудой углового перемещения (обычно не более ±25°).

Материалы: какая резина за что отвечает

Выбор эластомера критичнее, чем геометрия. Основные группы по ГОСТ 7338–90 (пластины), ТУ на формовые изделия:

Практический ориентир: твёрдость 40–50 Шор А — мягкая опора, большая осадка, низкая f₀; 60–70 Шор А — универсал; >75 Шор А — уже почти жёсткая прокладка, виброизоляция минимальна. Модуль сдвига резины G ориентировочно: 0,45 МПа при 45 Шор А, 0,8 МПа при 55, 1,5 МПа при 65.

Методика подбора: 6 шагов

1. Соберите исходные данные: масса агрегата, число точек опоры, распределение нагрузки (для несимметричных машин разброс достигает 1:3), частота вращения, амплитуда возмущающей силы.
2. Определите нагрузку на опору с коэффициентом запаса 1,2–1,5. Для ударного оборудования (прессы, молоты) — до 2,5.
3. Задайте требуемую f₀ = f_раб / 3…5.
4. Рассчитайте необходимую осадку X = (5/f₀)², см.
5. Подберите типоразмер по паспортной характеристике «нагрузка — осадка» (не по каталожному «до 500 кг», а по конкретной точке кривой).
6. Проверьте коэффициент передачи, устойчивость (высота ЦТ не более 1/3 базы опор), горизонтальную жёсткость и температурный режим.

Пример из практики: винтовой компрессор массой 1200 кг, 2950 об/мин (49 Гц), 4 опоры. Нагрузка на опору 300 кг с учётом неравномерности — до 420 кг. Требуемая f₀ ≈ 12 Гц, осадка ~4,3 мм. Подобрали резинометаллические опоры из NBR 55 Шор А с паспортной осадкой 4,5 мм при 400 кгс. Замер после монтажа: виброскорость на фундаменте упала с 7,1 до 1,3 мм/с (СКЗ по ГОСТ ИСО 10816-1).

Монтаж и типовые ошибки

• Жёсткие связи в обход амортизаторов. Трубопроводы, кабельные лотки, анкер, затянутый «намертво» — сводят виброизоляцию к нулю. Обязательны гибкие вставки и резиновые компенсаторы.
• Перекос опор. Разница осадок более 20% вызывает крутящий момент и ускоренное старение самой нагруженной опоры.
• Контакт с маслом при неверной марке резины. NR в масляной среде теряет прочность за 3–6 месяцев: набухание до 60% по объёму.
• Работа резины на растяжение. Резиновый элемент должен работать на сжатие или сдвиг; на растяжение — только в специальных конструкциях с ограничителями.
• Игнорирование остаточной деформации. Проверяйте ОДС по ГОСТ 9.029–74: качественный виброизолятор даёт не более 20–25% за 24 ч при 70 °C.

Ресурс, диагностика и замена

Гарантийный срок хранения резинотехнических изделий по ГОСТ 9.014 и ГОСТ 7338 — как правило, 2–5 лет со дня изготовления при температуре 0…+25 °C, без контакта с солнечным светом и озоном (не рядом со сварочным постом и электродвигателями). Эксплуатационный ресурс виброопор — 5–8 лет, при высоких температурах и агрессивной среде — 2–3 года.

Признаки, что опоры пора менять:

• осадка выросла более чем на 25% от первоначальной (замеряйте штангенциркулем по контрольной высоте, зафиксированной при вводе в эксплуатацию);
• сетка озонных трещин на боковой поверхности глубиной более 1 мм;
• отслоение резины от металлической арматуры (дефект вулканизационного крепления);
• рост виброскорости корпуса на 40–50% при неизменном режиме работы.

Менять амортизаторы следует всем комплектом под одной машиной: новые и «просевшие» опоры дают разную жёсткость, и агрегат перекашивается.
