Горячая вулканизация: процессы, режимы и оборудование

Горячая вулканизация — процесс образования пространственной сетки поперечных связей в каучуке под действием температуры (обычно 140–180 °C), давления (0,8–2,0 МПа) и вулканизующей группы. В отличие от холодной (химической) вулканизации на двухкомпонентных клеях, горячий метод даёт прочность стыка на уровне 70–90 % от прочности целого полотна и рабочий ресурс, сопоставимый со сроком службы изделия.

Физико-химия процесса: что происходит в пресс-форме

Сырая резиновая смесь — это пластичная масса из каучука (НК, СКИ-3, СКМС-30АРК, СКЭПТ, БНКС-18/28/40, хлоропрен «Наирит»), наполнителей (техуглерод П324, П514, мел, каолин), мягчителей и вулканизующей группы. При нагреве сера или пероксид распадается, образуя активные радикалы, которые сшивают макромолекулы по двойным связям.

Стадии вулканизации

1. Индукционный период (подвулканизация, скорч) — смесь ещё течёт и заполняет форму. Контролируется по ГОСТ ISO 289-2 на вискозиметре Муни (показатель t5 при 120 °C).
2. Главный период — рост числа поперечных связей, модуль растёт, прочность выходит на максимум.
3. Оптимум (плато) — определяется по реометру (ГОСТ ISO 6502) как t90, время достижения 90 % крутящего момента.
4. Реверсия/перевулканизация — деструкция сетки, падение прочности и рост остаточной деформации. Для натурального каучука реверсия начинается уже через 15–20 % сверх оптимума.

Практическое правило теплопередачи: толстостенные изделия требуют примерно 1 минуту на 1 мм толщины при 150 °C плюс базовое время оптимума. Для футеровочной резины 12 мм на металле это 25–35 минут при 143 °C — металл работает как теплоотвод, и режим нужно удлинять.

Экспертный совет: никогда не назначайте режим «по аналогии». Перед серией снимите реограмму конкретной партии смеси и заложите поправку на теплоинерцию оснастки. Я видел, как замена техуглерода П514 на П803 в той же рецептуре сдвинула t90 на 4 минуты — партия из 200 манжет ушла в брак по остаточной деформации сжатия.

Оборудование горячей вулканизации

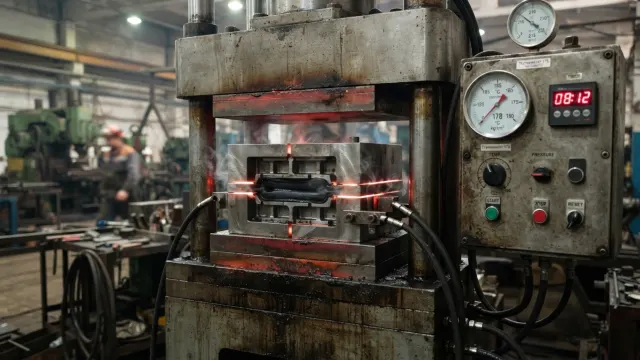

Гидравлические вулканизационные прессы

Основной инструмент формовой техники: манжеты по ГОСТ 8752-79, кольца по ГОСТ 9833-73, амортизаторы, втулки. Плиты обогреваются паром (до 175 °C) или ТЭНами с ПИД-регулированием. Ключевые параметры выбора: усилие (25–630 тс), размер плит, число этажей, наличие вакуум-камеры и системы «дыхания» (подпрессовки) для удаления летучих.

Требование к точности: разброс температуры по полю плиты не более ±3 °C. Проверяется контактным термометром по 9 точкам раз в квартал — это самая частая причина «плавающего» брака.

Литьевые машины (инжекционная вулканизация)

Смесь пластицируется в шнеке при 80–100 °C и впрыскивается в горячую форму 180–200 °C. Цикл сокращается в 3–5 раз, но требует смесей с длинным скорчем. Применяется в массовом производстве уплотнений и сайлентблоков.

Автоклавы и котлы

Насыщенный пар 0,3–0,6 МПа, 143–160 °C. Незаменимы для гуммирования (обкладки барабанов, ванн, трубопроводов), рукавов, крупногабаритных изделий. Гуммирование по ГОСТ 9.026 обычно ведут в автоклаве при 143 °C, 60–90 минут. Альтернатива — вулканизация в открытом паре или горячей воде для тонкостенных изделий.

Стыковочные (ленточные) вулканизаторы

Переносные прессы для стыков конвейерных лент по ГОСТ 20-85 и РТД. Комплект: две нагревательные плиты, водоохлаждаемые или воздушные балки жёсткости, пневмоподушка или винтовые струбцины, блок управления. Типовые размеры плит: 500×800, 800×1200, 1000×2000 мм.

Режим для тканевых лент (БКНЛ, ТК-200): 145 ±5 °C, давление 1,0–1,4 МПа, выдержка 25–35 мин. Для резинотросовых (РТЛ) — 150 °C, 1,4–1,8 МПа, до 60–90 минут в зависимости от толщины. Остывание под давлением обязательно до 70 °C, иначе стык «разбухает» и расслаивается.

Ротационные вулканизаторы (ротокуры)

Барабан + стальная лента: непрерывная вулканизация транспортёрных лент и плоских профилей. Производительность до 4–8 м/мин при давлении прижима до 1,5 МПа.

Сравнение способов и оборудования

Технология стыка ленты: пошагово

1. Разметка ступеней. Число ступеней = число тканевых прокладок минус 1; длина ступени 150–400 мм в зависимости от прочности ленты.
2. Расслоение прокладок ножом с ограничителем, без надрезов несущей ткани.
3. Шероховка и обезжиривание (нефрас, бензин-калоша). Сушка 10–15 мин.
4. Промазка клеем на основе того же каучука в 2 слоя с межслойной сушкой.
5. Укладка прослоечной сырой резины 0,5–1,0 мм, прикатка роликом «от центра к краям» — воздушные включения главный враг.
6. Установка плит, ограничительных планок по краям, набор давления, затем нагрев.
7. Выдержка по режиму, охлаждение под давлением.

Критично: давление набирается ДО нагрева. Если сначала греть, смесь потечёт и стык станет «голодным» по резине.

Контроль качества и типовые дефекты

• Пористость — влага в смеси или недостаточное давление. Сушить заготовки 2 ч при 70 °C.
• Недовулканизация — липкая, тянущаяся поверхность, низкая твёрдость по Шору А (ГОСТ 263-75). Проверка: твёрдость ниже паспортной на 5+ единиц.
• Реверсия — крошение, падение сопротивления раздиру (ГОСТ 262-93).
• Отслоение — плохая шероховка, старый клей, превышение срока жизни промазки.

Обязательный контроль по ГОСТ 270-75 (растяжение), ГОСТ 9.024 (термостарение), для стыков — испытание на расслоение и разрывное усилие образцов-свидетелей.

Техника безопасности

Плиты нагреваются до 180 °C — обязательны термостойкие перчатки, экранирование. Автоклавы относятся к сосудам под давлением: регистрация, освидетельствование, предохранительные клапаны согласно ФНП. Растворители пожаро- и взрывоопасны — вентиляция не менее 10-кратного обмена, инструмент искробезопасный.
