Испытания опытных образцов РТИ: от лабораторного жгута до ресурсного стенда

Опытный образец резинотехнического изделия — это не «пробная деталь для примерки». Это объект, на котором проверяются одновременно три вещи: рецептура резиновой смеси, конструкция изделия и технология формования. Ошибка на любом из уровней проявляется по-разному, и задача программы испытаний — развести эти причины, а не просто получить протокол «соответствует».

Что именно испытывают: три уровня контроля

За 20 лет практики я не встречал ни одного случая, когда испытание только готового изделия дало достаточную информацию для доработки. Работает трёхуровневая схема:

1. Уровень смеси — испытания на стандартных образцах-лопатках и пластинах, вырубленных из вулканизованных плит толщиной 2±0,2 мм (ГОСТ 270, ГОСТ 263, ГОСТ 9.030). Здесь фиксируются базовые свойства: условная прочность при растяжении, относительное удлинение при разрыве, твёрдость по Шору А, сопротивление раздиру (ГОСТ 262).
2. Уровень модельного образца — стандартные образцы для функциональных свойств: остаточная деформация при сжатии (ОДС) по ГОСТ 9.029 на цилиндрах Ø29×12,5 мм, стойкость к средам по ГОСТ 9.030 на пластинах 25×50 мм.
3. Уровень изделия — приёмо-сдаточные (ПСИ) и ресурсные испытания реального манжеты, кольца, диафрагмы, виброопоры в узле или на имитаторе.

Правило, которое экономит месяцы: никогда не запускайте ресурсные испытания изделия, пока не получены результаты по ОДС после 72 ч при рабочей температуре. Если ОДС выше 45–50%, изделие потеряет герметичность вне зависимости от геометрии — и вы потратите 500 часов стенда впустую.

Программа и методика испытаний (ПМИ): обязательные пункты

ПМИ на опытный образец разрабатывается до изготовления партии и согласуется с заказчиком. Минимальный состав:

• Объект и объём выборки. Для физико-механических — не менее 5 образцов на показатель (ГОСТ 270 требует 5 лопаток, оценка по медиане). Для изделий — 3–5 шт. на каждый вид испытания плюс контрольные.
• Условия кондиционирования. Выдержка не менее 16 ч при 23±2 °C и влажности 50±5% (ГОСТ 269). Пренебрежение этим пунктом даёт разброс твёрдости до 3 ед. Шор А.
• Перечень показателей и нормы с указанием методов и допусков.
• Критерии браковки — численные, а не «отсутствие видимых дефектов».
• Форма протокола и порядок оформления акта.

Отдельно фиксируйте дату вулканизации партии образцов: по ГОСТ 9.029 испытания на ОДС начинают не ранее 16 ч и не позднее 4 недель после вулканизации, иначе постдовулканизация исказит результат.

Базовые методы: что и по какому ГОСТу

Выбор среды и температуры — критическая точка

Классическая ошибка: испытание маслостойкости НБР в СЖР-1 (близка к минеральному маслу без агрессивных присадок) при 70 °C и вывод «резина отличная». В реальном узле — гидравлика на HFC или синтетика с высоким содержанием ароматики. Всегда испытывайте в рабочей среде заказчика, а стандартные жидкости используйте как реперные для сравнения партий. Для фторкаучука (FKM, СКФ-26) обязательна проверка на аминные присадки: набухание может быть 3–5%, а прочность падает на 60% — по объёму вы этого не увидите, нужен разрыв после экспозиции.

Ускоренное старение и прогноз ресурса

Для оценки срока службы применяют метод Аррениуса: испытания при 3–4 повышенных температурах (например, 100, 125, 150 °C для FKM), определение времени достижения критерия отказа (обычно падение относительного удлинения до 50% от исходного) и экстраполяция на рабочую температуру. Практическое правило: каждые +10 °C сокращают ресурс эластомера примерно вдвое. Формально методика описана в ГОСТ 9.707 и ISO 11346.

Отдельно проверяют релаксацию напряжения при сжатии (ГОСТ ISO 3384) — для уплотнений этот показатель информативнее ОДС, так как напрямую отражает контактное давление на стыке. Критерий герметичности статического кольца — остаточное усилие не ниже 20–25% от начального.

Испытания изделия: стенд и имитация узла

Уплотнения

• Манжеты валов (ГОСТ 8752) — стенд с частотой вращения по ТУ, контроль утечки и температуры кромки; наработка обычно 500–1000 ч.
• Кольца круглого сечения (ГОСТ 9833 / ГОСТ 18829) — циклы давления, проверка на экструзию в зазор, испытание пульсирующим давлением 0,5–1,5·Рраб, 10⁵–10⁶ циклов.
• Обязательна проверка монтажной стойкости: протяжка через фаску/шлицы 3 раза с последующим контролем на надрывы кромки под 10-кратным увеличением.

Виброизоляторы и РМШ

Снимают статическую характеристику «нагрузка–деформация» (не менее 3 циклов нагружения для стабилизации по эффекту Маллинза), динамическую жёсткость и коэффициент потерь, затем усталостные испытания на 2×10⁶ циклов с контролем просадки и отслоения по границе «резина–металл». Прочность крепления к арматуре — по ГОСТ 209 (отрыв должен идти по резине, а не по клеевому слою; когезионный характер разрушения не менее 80% площади).

Рукава и мембраны

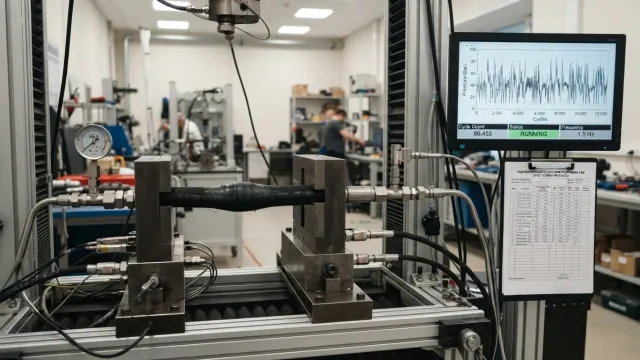

Испытания на пробное давление (1,5 Рраб) и разрушающее (3–4 Рраб) по ГОСТ 6286, знакопеременный изгиб мембран до 10⁵ циклов с контролем проницаемости.

Типовые ошибки, которые я вижу в чужих протоколах

• Образцы вырублены из изделия, а норма взята для плиты. Прочность образца из детали всегда ниже на 10–20% из-за ориентации течения смеси и облоя — норму нужно оговаривать отдельно.
• Нет разброса. Указано одно число вместо медианы и диапазона по 5 образцам — такой протокол ничего не доказывает.
• Твёрдость меряют на тонком изделии. Для образца тоньше 6 мм нужен микротвердомер по ГОСТ 263 (шкала Шор А микро) или сложение слоёв, иначе завышение на 5–8 единиц.
• Игнорируется старение по «эффекту стенки» — образцы после термостата не выдержаны 16 ч при н.у. перед разрывом.
• Отсутствие контрольного (исходного) комплекта из той же партии и той же прессформы.

Оформление результатов и переход в серию

Итог — акт испытаний опытного образца с решением: «принят», «принят с доработкой ТД», «отклонён». Обязательные приложения: протоколы по каждому виду испытаний, фото дефектов, паспорт партии смеси (номер, дата вулканизации, режим прессования — температура, время, давление), эскиз с фактическими размерами и допусками по ГОСТ 25349 (для формовых РТИ). Только после этого разрабатываются ТУ и утверждаются нормы приёмо-сдаточных испытаний серии — обычно это сокращённый набор: твёрдость, разрывные показатели, внешний вид, размеры, плюс периодические испытания (старение, ОДС, среда) 1 раз в квартал или на каждую 10-ю партию.

Практический совет: храните архивные образцы каждой опытной партии не менее 3 лет в тёмном месте при 20 °C. Когда через два года на серии всплывёт рекламация, единственный способ доказать, что дело в изменении сырья, а не в конструкции, — это сравнительный разрыв «архив против текущей партии».
