Клиновые ремни: профили и применение — инженерный разбор

Клиновой ремень — самый распространённый элемент фрикционной передачи в промышленности, сельхозтехнике и автомобилях. Принцип прост: трапециевидное сечение заклинивается в канавке шкива, что даёт эффективный коэффициент сцепления примерно в 3 раза выше, чем у плоского ремня. Но именно эта простота порождает массу ошибок при подборе: «похожий» ремень на 3 мм шире — и передача греется, шумит, а ресурс падает втрое.

Конструкция клинового ремня: что внутри

Современный клиновой ремень — это композит из четырёх функциональных зон:

• Несущий слой (корд) — полиэфирные (PET) шнуры, реже арамид (Kevlar/Twaron) для ударных нагрузок и вариаторов. Именно корд воспринимает 100% тягового усилия; его положение задаёт расчётную (нейтральную) длину Lp.
• Слой сжатия — резина на основе CR (хлоропрен), EPDM или HNBR, армированная рублеными волокнами для поперечной жёсткости.
• Слой растяжения — над кордом, работает на изгиб.
• Обёртка (обёрнутый ремень) — 1–3 слоя прорезиненной ткани с пропиткой; у ремней формованного зуба (raw edge, cogged) боковины открыты, что снижает потери на изгиб и повышает КПД на 1–2%.

Температурный диапазон стандартной резины CR: −30…+80 °C. EPDM-составы держат −40…+100 °C и кратковременно +120 °C, HNBR — до +125 °C. Маслостойкость — только у специальных исполнений; попадание СОЖ на обычный ремень с CR-основой снижает ресурс в 2–3 раза.

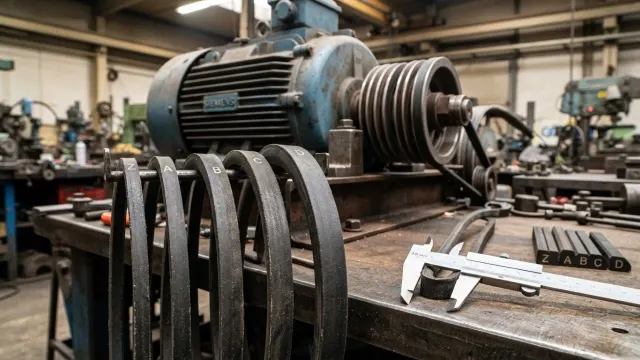

Классификация и профили клиновых ремней

Классические профили (ГОСТ 1284.1-89)

Отечественный ряд: O(Z), A, Б(B), В(C), Г(D), Д(E), Е(EO). Угол клина в свободном состоянии — 40°. Длина маркируется по расчётной Lp, например А-1180 Т ГОСТ 1284.1-89, где «Т» — тропическое исполнение. Международный аналог — DIN 2215 / ISO 4184 (Z, A, B, C, D, E) с маркировкой по внутренней длине Li.

Узкоклиновые профили (ГОСТ 1284.3, DIN 7753, ISO 4184)

SPZ, SPA, SPB, SPC (и УО, УА, УБ, УВ по отечественной номенклатуре) имеют увеличенное отношение высоты к ширине (~0,9 против 0,6), поэтому передают на 1,5–2 раза большую мощность при том же габарите. Индекс X (XPZ, XPA, XPB) означает зубчатую нижнюю часть — допускается меньший диаметр шкива и скорость до 42 м/с.

Прочие типы

• Автомобильные по ГОСТ 5813-93: профили 8,5×8; 10×8; 11×10; 13×8; 13×11; 15×10; 17×11; 19×12,5. Маркируются по внешней длине (например, 8,5×8-1050).
• Вариаторные (широкие) — ГОСТ 26379-84, угол 26–34°, для снегоходов, комбайнов, скутеров.
• Поликлиновые (ГОСТ 32882 / профили PH, PJ, PK, PL, PM) — формально другой класс, но часто рассматриваются как замена комплекту клиновых.
• Двусторонние (шестигранные) НВ/АА, ВВ, СС — для передач с реверсивным огибанием.
• Комплектные (бандажные) — 2–5 ремней в одной обойме, гасят биения на ударных приводах (дробилки, прессы).

Таблица: размеры и области применения профилей

Мощность указана ориентировочно при скорости 10–25 м/с и передаточном отношении 1:1; точный расчёт — по номограммам ГОСТ 1284.3-96 с коэффициентами режима работы Cp, угла обхвата Cα и длины CL.

Как подобрать клиновой ремень: алгоритм

1. Определите расчётную мощность: Pрасч = P × Cp, где Cp — коэффициент режима (1,0 для вентилятора при 8 ч/сут; 1,5–1,8 для дробилки при 24 ч/сут с ударами).
2. Выберите профиль по номограмме, исходя из Pрасч и частоты вращения малого шкива.
3. Проверьте диаметр малого шкива — он не должен быть меньше d_min из таблицы, иначе корд перегружается на изгиб. Практическое правило: ресурс падает вдвое при уменьшении диаметра на 20%.
4. Рассчитайте длину Lp ≈ 2a + π(D+d)/2 + (D−d)²/(4a) и округлите до стандартного ряда (ГОСТ 1284.1: 400, 425, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500…).
5. Число ремней z = Pрасч / (P₀ × Cα × CL × Cz). Практика: не ставьте больше 6–8 ремней в комплект, дальше выгоднее перейти на профиль крупнее или на поликлиновой ремень.
6. Проверьте частоту пробегов U = v/L ≤ 30 с⁻¹ (для узких профилей допускается до 40).

Правило из практики: при замене комплекта из нескольких ремней меняйте все ремни одновременно и обязательно из одной партии (одного «matched set»). Новый ремень рядом со старым вытянутым берёт на себя до 70% нагрузки и рвётся за 200–400 часов. Разница по длине в комплекте не должна превышать допуск ГОСТ 1284.1 — для длин до 2000 мм это ±10 мм.

Монтаж и натяжение: где теряют ресурс

Натяжение — главный параметр эксплуатации. Слабое натяжение даёт проскальзывание, нагрев боковин и «остекление» (глянцевание) поверхности; избыточное — перегружает подшипники и рвёт корд.

• Контроль по прогибу: усилие, вызывающее прогиб 16 мм на каждые 1000 мм межосевого расстояния. Для профиля SPA это ориентировочно 25–35 Н, для SPB — 45–65 Н. Измеряется тензометром (ремневым индикатором).
• Контроль по частоте колебаний — цифровой частотомер: точнее и быстрее, особенно на многоручьевых передачах.
• Соосность шкивов — отклонение не более 0,5 мм на 1000 мм межосевого расстояния (≈0,25°). Перекос в 1° увеличивает износ боковин в 3–4 раза. Проверяйте лазерным центровщиком, а не «на глазок линейкой».
• Никогда не надевайте ремень «через край» монтировкой — это ломает корд. Всегда сводите межосевое расстояние: запас на монтаж — не менее 1,5% длины, на натяжение — 3%.
• Приработка: через 24–48 часов работы натяжение снижается на 10–15% — обязательна повторная подтяжка.

Износ шкивов — скрытый убийца ремней

Канавка шкива изнашивается и «проваливается»: ремень садится на дно, теряя заклинивание. Проверяется шаблоном по ГОСТ 20889-88 / DIN 2211. Если зазор между шаблоном и боковиной канавки превышает 0,5 мм или ремень утоплен ниже наружного диаметра шкива — шкив под замену. Практика: на дробильном комплексе шкив служит 3–4 комплекта ремней, дальше расход ремней растёт лавинообразно.

Диагностика по характеру отказа

• Блестящие «зеркальные» боковины — проскальзывание, недостаточное натяжение или замасливание.
• Поперечные трещины на основании — перегрев, малый диаметр шкива, старение резины (озон).
• Разлохмаченная кромка с одной стороны — перекос шкивов или забоина в канавке.
• Обрыв с «метёлкой» корда — ударная перегрузка, попадание постороннего предмета, заклинивание ведомого вала.
• Выворачивание ремня в канавке — потеря поперечной жёсткости (перегрев/замасливание) либо неверный профиль.

Хранение

По ГОСТ 1284.2 ремни хранят при 0…+25 °C и влажности 50–80%, вдали от источников озона (сварка, электродвигатели, УФ). Не подвешивайте на тонкие штыри — только на дуги радиусом не менее 10 высот сечения или горизонтально в бухтах. Гарантийный срок хранения обычно 3 года; после этого ремень требует входного контроля на трещины и эластичность.

Грамотный подбор профиля, соосность в пределах 0,25° и регулярный контроль натяжения дают реальный ресурс узкоклиновых ремней 8000–15 000 моточасов — против типичных 1500–3000 при «монтаже по месту».
