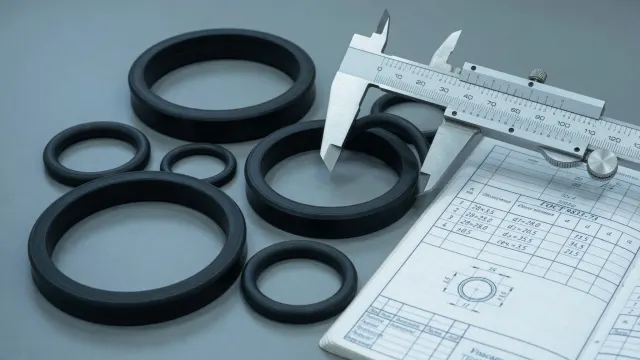

Кольца резиновые круглого сечения по ГОСТ 9833-73: конструкция, размеры, выбор материала

ГОСТ 9833-73 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры» — базовый отечественный стандарт на O-ring (О-кольцо). Он задаёт геометрию и ряды типоразмеров, а технические требования, группы резин и приёмку регламентирует парный документ — ГОСТ 18829-73. Работать с одним из них в отрыве от другого нельзя: чертёж даёт размер, ТУ — свойства материала.

Что именно нормирует стандарт

Кольцо по ГОСТ 9833-73 — это тор, образованный вращением круга диаметром d₂ (сечение) вокруг оси, с внутренним диаметром d₁. Стандарт устанавливает:

• ряды сечений: 1,4; 1,9; 2,5; 3,0; 3,6; 4,6; 5,8; 7,0; 8,5 мм (в отличие от ISO 3601-1, где ряд иной — 1,78; 2,62; 3,53; 5,33; 6,99 мм);
• ряды внутренних диаметров — от единиц до сотен миллиметров;
• предельные отклонения по трём категориям точности (1, 2, 3);
• систему условного обозначения;
• рекомендуемые размеры канавок под кольцо.

Важнейший практический нюанс: кольца ГОСТ и ISO не взаимозаменяемы. Импортный насос с канавкой под сечение 2,62 мм примет наше кольцо 2,5 мм только формально — обжатие упадёт на 15–20 %, и при пульсации давления появится «потение» по штоку. Проверено не раз при ремонте гидростанций европейской сборки.

Расшифровка условного обозначения

Пример маркировки: Кольцо 032-040-46-2-2 ГОСТ 9833-73. Читается так:

1. 032 — диаметр уплотняемого вала/штока (внутренний посадочный), мм;
2. 040 — диаметр отверстия (цилиндра), мм;
3. 46 — сечение кольца, увеличенное в 10 раз, т.е. 4,6 мм;
4. 2 — группа резины по ГОСТ 18829-73;
5. 2 — категория точности.

Обратите внимание: первые два числа — это размеры сопрягаемых деталей, а не наружный диаметр самого кольца. Фактический d₁ кольца всегда меньше диаметра вала — за счёт этого создаётся преднатяг по внутреннему диаметру (обычно 1–5 %). Ошибка «купил кольцо 32×40» без понимания логики обозначения — классика снабженческих промахов.

Группы резин и температурные диапазоны

ГОСТ 18829-73 делит смеси на группы по средам и рабочим температурам. На практике завод-изготовитель указывает конкретную марку смеси, поэтому при заказе ответственных узлов требуйте не только группу, но и марку резины и паспорт качества.

Твёрдость по Шору А: стандартно 65–75 ед. (ГОСТ 263-75). Для давлений выше 16 МПа берут 75–85 ед. или ставят защитные (антиэкструзионные) кольца из фторопласта Ф-4 либо полиуретана — иначе резину выдавит в зазор.

Практическое правило, которое экономит ремонтные бюджеты: обжатие (compression set по геометрии) для статического уплотнения принимайте 18–25 % от сечения, для подвижного — 10–16 %. Меньше 8 % — течь при перекосе и износе, больше 30 % — резину «закусывает», она теряет эластичность за 300–500 циклов и трескается по экватору.

Канавка: половина успеха уплотнения

Кольцо не работает само по себе — работает пара «кольцо + канавка». Рекомендации, которые проверены на ремонте гидравлики:

• Коэффициент заполнения канавки — 75–85 %. При 100 % резине некуда расширяться при нагреве и набухании — узел разрывает или заклинивает шток.
• Шероховатость: по дну канавки Ra 1,6–3,2; по уплотняемой поверхности скольжения Ra 0,2–0,4 мкм (ГОСТ 2789-73). Зеркальная полировка Ra < 0,1 тоже вредна — не удерживается масляная плёнка.
• Заходная фаска 15–20° длиной не менее 1,5 сечения кольца, все кромки притуплены R 0,2–0,4. Острая кромка резьбы срезает кольцо при монтаже — самая частая причина «нового узла, который потёк сразу».
• Диаметральный зазор при 10 МПа и твёрдости 70 Шор А — не более 0,1–0,15 мм на сторону, иначе нужны опорные кольца.

Категории точности

Категория 1 — самая жёсткая, применяется в авиационной и топливной аппаратуре, где допуск на сечение ±0,08…0,10 мм. Категория 2 — общемашиностроительная (гидроцилиндры, арматура), категория 3 — вспомогательные и пневматические узлы низкого давления. В спецификации указывать категорию обязательно: без неё поставщик по умолчанию отгрузит третью — самую дешёвую.

Контроль качества при приёмке

Что реально смотрю на входном контроле партии:

1. Облой по линии разъёма пресс-формы — допускается не более 0,1–0,2 мм в зависимости от сечения; облой на рабочей поверхности недопустим вовсе.
2. Твёрдость дюрометром по 3 точкам; разброс более 5 ед. Шор А в партии — признак нарушенной вулканизации.
3. Остаточная деформация сжатия при 100 °C, 24 ч (ГОСТ 9.029-74): для NBR норма не выше 20–25 %.
4. Срок хранения: по ГОСТ 9.026-74 для NBR/CR — как правило, 3–5 лет со дня изготовления, для FKM и VMQ — до 10 лет. Хранение — при +5…+20 °C, вдали от озона (двигателей, сварки) и УФ, без растяжения и подвеса на гвоздях.
5. Дата вулканизации на этикетке — обязательна. Кольцо «неизвестного года» в ответственном узле недопустимо.

Типовые ошибки эксплуатации

• Монтаж «на сухую». Всегда смазывайте кольцо той средой, которую оно уплотняет, либо совместимой смазкой (ЦИАТИМ-221 для NBR, но не силикон на силикон!).
• Установка NBR в среду с горячей водой и паром — набухание и деструкция за недели. Нужен EPDM.
• EPDM на минеральном масле — растёт в объёме на 100 %+. Только NBR/FKM.
• Перекос канавки и биение штока свыше 0,05 мм — локальный износ кольца в одном секторе за 200–300 часов.
• Скручивание кольца при надевании на длинный шток: скрученный тор рвётся по спирали. Ставьте кольцо равномерно, «по кругу», через монтажную втулку.

Итог: кольцо круглого сечения по ГОСТ 9833-73 надёжно ровно настолько, насколько корректно подобраны три параметра — сечение под конкретную канавку, группа/марка резины под среду и температуру, категория точности под класс узла. Все остальные проблемы решаются геометрией фаски и каплей масла при монтаже.
