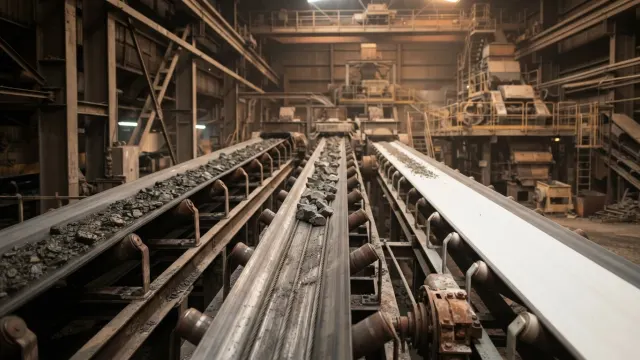

Конвейерные ленты: виды и назначение

Конвейерная лента одновременно выполняет две функции: тягового органа и грузонесущего полотна. На неё приходится 30–50% стоимости ленточного конвейера, и именно она чаще всего становится причиной внеплановых простоев. Ошибка на этапе подбора — неверный тип обкладки, заниженная прочность каркаса, игнорирование температуры груза — обходится в разы дороже разницы в цене между «дешёвой» и правильной лентой.

Конструкция: из чего состоит лента

Классическая резинотканевая лента (РТЛ) — многослойный «пирог»:

• Рабочая обкладка — верхний слой резины толщиной 2–10 мм, воспринимающий удар и истирание при загрузке.
• Каркас — от 1 до 8 тканевых прокладок (БКНЛ, ТК, ТА, ЕР) с резиновыми сквиджами между ними. Каркас несёт всю растягивающую нагрузку.
• Нерабочая обкладка — 1–3,5 мм, контактирует с роликами и барабанами.
• Борта — обрезиненные (защита кромки от влаги и расслоения) или обрезные.

В резинотросовых лентах (РТЛ типа РТЛ/ST) каркас — ряд стальных латунированных тросов диаметром 2,8–11,3 мм с шагом 12–20 мм. Такая конструкция даёт прочность до 6300 Н/мм и относительное удлинение при рабочей нагрузке менее 0,25%, что критично для магистральных конвейеров длиной свыше 500 м.

Нормативная база: какие ГОСТы работают

• ГОСТ 20-2018 — ленты конвейерные резинотканевые общего назначения. Основной документ для 90% заказов.
• ГОСТ 20-85 — предыдущая редакция, до сих пор встречается в ТЗ старых предприятий; маркировка отличается.
• ГОСТ Р ИСО 15236-1 и ГОСТ 32734-2014 — резинотросовые ленты.
• ГОСТ 12.4.006 / ТР ТС 010 — трудногорючесть, обязательна для подземных выработок.
• ТР ТС 005/2011, ТР ТС 021/2011 — пищевой контакт (белые ленты).

Прочность прокладок нормируется по номинальной прочности на разрыв: БКНЛ-65 и БКНЛ-100 (65 и 100 Н/мм ширины на прокладку), ТК-200, ТА-300, ЕР-400 и выше.

Классификация по типу каркаса

Ленты на основе БКНЛ

Бельтинг комбинированный из капроновых и лавсановых нитей. Прочность 65–150 Н/мм на прокладку, удлинение до 4%. Область — лёгкие грузы: зерно, комбикорм, песок, упаковка, пищевые линии. Дёшево, но не терпит ударных нагрузок и рвущих включений.

Ленты ТК / ТА / ЕР (полиэфир-полиамид)

ТК-200, ТК-300, ЕР-400 — стандарт для щебня, угля, руды, ЖБИ. Основа полиэфирная (низкое удлинение), уток полиамидный (ударостойкость). Именно эти ленты рекомендую как рабочую лошадку для карьерных и дробильно-сортировочных комплексов.

Резинотросовые ленты (РТЛ, ST)

Прочность 1000–6300 Н/мм, ресурс 6–10 лет. Применяются на конвейерах длиной 800 м и более, при больших углах наклона и производительности свыше 2000 т/ч. Требуют вулканизационного стыка и барабанов диаметром от 1000 мм.

PVC / PU ленты

Монолитные ленты из ПВХ или полиуретана толщиной 1,5–5 мм на полиэфирном каркасе. Гигиеничные, легко чистятся, работают на малых барабанах (Ø40–80 мм). Пищевая промышленность, логистика, упаковка.

Классификация по типу обкладки (условия эксплуатации)

Классы истираемости по ГОСТ 20-2018: И — повышенной износостойкости (потери ≤100 мм³), О — общего назначения (≤150 мм³), П — пониженной (≤200 мм³). Разница в цене между «И» и «П» — 10–15%, разница в ресурсе на абразиве — до 2 раз.

Специальные конструкции

• Шевронные ленты — с рифлением «ёлочка» высотой 15–32 мм. Позволяют поднимать сыпучий груз под углом до 35° вместо стандартных 18–20°.
• Ленты с гофробортом и перегородками — крутонаклонные и вертикальные конвейеры, углы до 90°.
• Ковшовые и модульные (пластиковые) ленты — пищевые линии, мойки, наклонные транспортёры.
• Ленты с направляющим профилем (гидом) — против схода полотна на узких конвейерах.

Как читать маркировку

Пример: 2.2-800-4-ТК-200-2-4,5-3,5-РБ ГОСТ 20-2018. Расшифровка: тип 2, исполнение 2 → ширина 800 мм → 4 прокладки → ткань ТК-200 → класс обкладки → рабочая обкладка 4,5 мм → нерабочая 3,5 мм → резиновый борт.

Практическое правило: толщину рабочей обкладки подбирайте не «по прайсу», а по высоте падения груза и его крупности. При высоте загрузки более 1,5 м и фракции свыше 150 мм ставьте обкладку не менее 6 мм и обязательно амортизирующие ролики в зоне загрузки. Экономия 2 мм резины оборачивается сквозным пробоем каркаса за 3–4 месяца и потерей всей ленты, а не только обкладки.

Алгоритм подбора ленты

1. Определите ширину по производительности и крупности куска: B ≥ 2·a_max + 200 мм (для рядового груза).
2. Рассчитайте тяговое усилие S_max и требуемую прочность каркаса с запасом: n = 8–10 для тканевых, 7–8 для тросовых лент.
3. Проверьте число прокладок по желобчатости: для ширины 800 мм и ТК-200 обычно 3–5 прокладок; избыток прокладок = лента «не ложится» в желоб.
4. Выберите обкладку по температуре, агрессивности и абразивности груза.
5. Согласуйте диаметр барабанов: для тканевых лент D ≥ 125·i (i — число прокладок) мм, для тросовых — по таблице производителя.
6. Определите способ стыковки: горячая вулканизация (ресурс 100% прочности, ступенчатая разделка), холодная склейка (60–70%), механические замки (35–50%, но замена за 40 минут).

Из практики: на дробильно-сортировочном комплексе замена ленты 2.2-1000-4-ТК-200-2-6-2 на исполнение с обкладкой класса «И» и увеличением рабочего слоя с 4,5 до 6 мм подняла срок службы с 9 до 22 месяцев при росте закупочной цены на 18%. Стоимость одного часа простоя линии — вот главный аргумент в этом расчёте.

Типовые ошибки эксплуатации

• Хранение рулонов «на плашмя» и под прямым солнцем — озонное растрескивание обкладки за один сезон.
• Перекос загрузочного лотка → односторонний сход и истирание борта.
• Отсутствие или износ скребков-очистителей → налипание на барабан, локальные вздутия, сход ленты.
• Натяжение «на глаз»: недотяг даёт пробуксовку и прожог обкладки, перетяг — вытяжку каркаса и разрыв стыка.
• Установка теплостойкой ленты Т1 под груз +180 °C — расслоение каркаса за 2–3 месяца.

Регулярный осмотр раз в неделю, замер толщины обкладки раз в квартал и ведение журнала износа позволяют планировать замену заранее, а не по факту разрыва.
