Маслобензостойкая техническая пластина (МБС): инженерный разбор марок, свойств и применения

Маслобензостойкая резина (МБС) — это техническая пластина на основе бутадиен-нитрильного каучука (БНК, международное обозначение NBR), предназначенная для работы в контакте с нефтепродуктами: минеральными маслами, дизтопливом, бензином, керосином, смазками. В отличие от универсальной ТМКЩ на основе СКИ/СКМС, МБС не разбухает в углеводородной среде, сохраняя геометрию и усилие затяжки уплотнения.

Нормативная база: что реально регламентирует ГОСТ 7338-90

Основной документ — ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия». Он делит пластины по назначению на типы, а внутри типа — на классы по физико-механическим показателям.

• МБС — маслобензостойкая; среда: нефть, нефтепродукты, масла на нефтяной основе.
• ТМКЩ — тепломорозокислотощелочестойкая; вода, воздух, растворы кислот и щелочей до 20%.
• ОМБ — ограниченно маслобензостойкая (компромиссный вариант, часто на смеси СКН и СКИ).
• ПИЩ — пищевая, КЩС — кислотощелочестойкая повышенной стойкости.

По степени твёрдости пластины делят на классы: М (мягкая), С (средней твёрдости), П (повышенной твёрдости). По конструкции — ТМКЩ/МБС-тип I (однослойная) и резинотканевые (с тканевой прослойкой), маркируемые буквой «Т» — например, МБС-С-Т.

Полное обозначение выглядит так: Пластина 2Ф-I-МБС-С-2 ГОСТ 7338-90, где 2Ф — формовая (или Н — неформовая), I — тип, МБС — назначение, С — класс твёрдости, 2 — толщина в мм.

Физико-механические показатели МБС

СЖР-1 и СЖР-3 — стандартные жидкости по ГОСТ 9.030 для испытаний на набухание. СЖР-1 моделирует минеральное масло с низким содержанием ароматики, СЖР-3 — агрессивное масло с высокой ароматичностью. По степени набухания в СЖР-3 инженер оценивает, «переживёт» ли прокладка контакт с бензином и трансформаторным маслом.

Практическое правило: содержание акрилонитрила (АН) в БНК определяет всё. 18–22% АН — отличная морозостойкость (до −40 °C), но набухание в бензине до 30–40%. 33–40% АН — набухание 5–10%, зато хрупкость уже при −20 °C. Универсальной МБС не существует: либо мороз, либо бензин. Всегда уточняйте у поставщика, на каком каучуке сделана партия, если узел работает на открытом воздухе зимой.

Химическая стойкость: где МБС работает, а где — нет

Нитрильная резина отлично держит неполярные углеводороды и категорически не переносит полярные растворители и озон.

Стойкость подтверждена практикой

• Минеральные масла И-20А, И-40А, гидравлические ВМГЗ, МГЕ-46В;
• Дизельное топливо, керосин ТС-1, бензины АИ-92/95 (при 33%+ АН);
• Мазут, нефть сырая, консистентные смазки Литол-24, Солидол;
• Вода до +70 °C, растворы солей, слабые щёлочи;
• Пропан-бутан, сжатый воздух с масляным туманом.

Категорически неприменима

• Ацетон, МЭК, этилацетат, метиленхлорид — разрушение за часы;
• Концентрированные кислоты (серная, азотная);
• Тормозные жидкости на гликолевой основе (ДОТ-3/4) — нужен EPDM;
• Пар выше +110 °C, горячий воздух свыше +100 °C длительно;
• Открытый монтаж под УФ и озоном без защиты — растрескивание за сезон (здесь выигрывает HNBR или CR).

МБС против ТМКЩ: типовая ошибка снабженца

Из практики: на нефтебазе прокладки фланцев ДУ-150 закупили как «резина техническая 5 мм» без указания типа. Через 11 дней контакта с бензином пластина ТМКЩ увеличилась в объёме в 2,5 раза, выдавилась из стыка и дала течь. Стоимость простоя превысила разницу в цене материала в сотни раз. В спецификации всегда пишите полное обозначение по ГОСТ 7338-90, а не «резина 5 мм».

Где применяют маслобензостойкую пластину

1. Фланцевые прокладки трубопроводов ГСМ, топливных и масляных магистралей (обычно МБС-С, 2–5 мм).
2. Уплотнения люков и крышек резервуаров РВС, автоцистерн, топливораздаточных колонок.
3. Виброизоляция и подкладки под насосное оборудование в маслонаполненных помещениях (МБС-П, 10–20 мм).
4. Ремонтные комплекты: манжеты, кольца, шайбы, вырубленные из пластины при отсутствии стандартной детали.
5. Настилы и защита полов в мастерских, боксах, зонах ТО, где на бетон попадает масло.
6. Скребки и очистные элементы конвейеров на маслосодержащих производствах.

Как выбрать: алгоритм из 6 шагов

1. Определите среду и температуру. Если это гликоли, кетоны или пар — МБС не ваш вариант.
2. Выберите класс твёрдости. Для фланцев с невысоким усилием затяжки и неровными плоскостями — М или С; для высоконагруженных стыков и износа — П. Мягкая резина в узле с давлением >1,6 МПа выдавливается.
3. Рассчитайте толщину. Прокладка должна быть не толще 1/10 ширины уплотнительной поверхности; типично 2–3 мм для фланцев до ДУ-300. Толстая прокладка = больше ползучести и потеря затяжки.
4. Учтите усадку при обжатии: рабочая деформация сжатия 20–30% от толщины; выше — резина «течёт», ниже — не обеспечивается герметичность.
5. Проверьте формовая или неформовая. Формовая (2Ф) имеет точную толщину и гладкую поверхность — для ответственных уплотнений. Неформовая (Н) — допуски шире, годится для настилов.
6. Запросите паспорт качества с фактическими значениями твёрдости, прочности и изменения массы в СЖР-3, а не «соответствует ГОСТ».

Приёмка и входной контроль

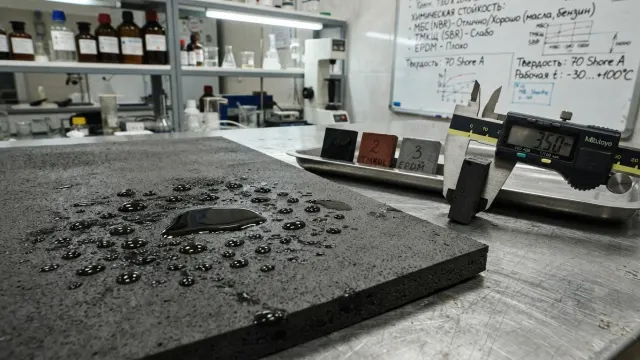

На входе достаточно трёх операций: замер толщины микрометром в 5 точках (допуск по ГОСТ для 2Ф — обычно ±0,3 мм при 3 мм), проверка твёрдости твердомером Шор А, и «полевой» тест — вырезать образец 25×50 мм, взвесить, выдержать 24 ч в рабочей жидкости при рабочей температуре и взвесить снова. Прирост массы более 20% для МБС — повод вернуть партию.

Хранение и срок службы

По ГОСТ 7338-90 гарантийный срок хранения — 1 год со дня изготовления (для отдельных марок продлевается по результатам испытаний). Условия по ГОСТ 5.1919: температура от 0 до +25 °C, влажность 45–75%, вдали от источников тепла ближе 1 м, без прямого солнца и озона (не хранить рядом с электродвигателями и сварочными постами). Рулоны хранят в горизонтальном положении или подвешенными на штанге — не «на ребре», иначе образуется остаточная деформация овала, из-за которой прокладка теряет плоскостность.

Реальный ресурс уплотнения из МБС в масляной среде при +60 °C — 3–5 лет, в бензине — 1,5–3 года, на открытом воздухе с УФ — менее года. Планируйте регламентную замену, а не эксплуатацию «до течи».
