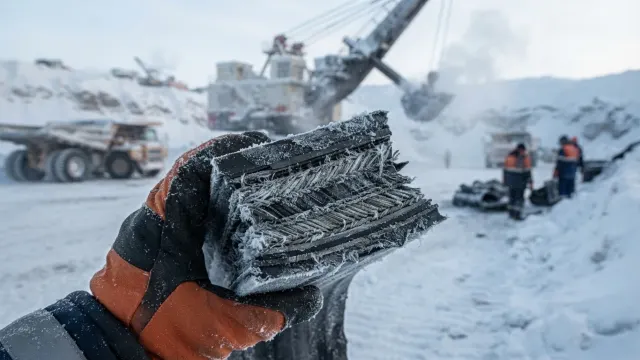

Морозостойкие транспортёрные ленты: конструкция, марки резины и правила выбора для работы до −60 °C

За 20 лет эксплуатации конвейеров на карьерах Якутии, Кузбасса и на щебзаводах Урала я видел один и тот же сценарий десятки раз: лента общего назначения, поставленная летом, отрабатывает первый сезон нормально, а в январе при −38 °C идут продольные трещины по нерабочей обкладке, отслоение кромки и разрыв по стыку. Причина не в «плохом качестве», а в неверном подборе температурного исполнения обкладки. Разберём вопрос инженерно.

Что физически происходит с резиной на морозе

Морозостойкость каучука определяется температурой стеклования (Tg). У натурального каучука (НК) Tg ≈ −70 °C, у бутадиенового (СКД) — до −105 °C, у бутадиен-нитрильного (БНКС-18) — около −55 °C, а у бутадиен-стирольного (СКС-30) — лишь −52 °C, причём кристаллизация и рост модуля начинаются гораздо раньше.

На практике важны три эффекта:

• Рост динамического модуля. При −45 °C твёрдость обкладки по Шору А растёт на 10–20 единиц. Лента перестаёт огибать барабан по радиусу и «ломается» с образованием микротрещин.
• Падение относительного удлинения при разрыве. С типовых 400 % до 120–150 % — резина становится хрупкой.
• Потеря адгезии «резина–ткань». Норматив по ГОСТ 20-2018 для тканевых лент — не менее 3,0–4,5 кН/м между прокладками; на морозе фактическая расслаиваемость под ударной нагрузкой падает, и лента «пухнет» по кромке от попадания влаги и льда.

Ключевой показатель в паспорте — коэффициент морозостойкости по эластическому восстановлению после сжатия (ГОСТ 13808) и температура хрупкости по ГОСТ 7912. Для холодного климата требуйте в сертификате именно эти значения, а не абстрактную формулировку «морозостойкая».

Маркировка и нормативная база

Основные документы:

• ГОСТ 20-2018 — ленты конвейерные резинотканевые. Технические условия. Задаёт классы прочности, типы обкладок и температурные диапазоны.
• ГОСТ Р 58704-2019 / ГОСТ 3-2015 — резинотросовые ленты (РТЛ).
• ГОСТ 12.4.310, ТР ТС 010/2011 — безопасность машин и оборудования.
• ГОСТ 15150 — исполнение УХЛ1, ХЛ — климатическое исполнение изделий.

По ГОСТ 20-2018 обкладки делятся на типы по износостойкости: А (истираемость ≤ 100 мм³), Б (≤ 150 мм³), В (≤ 200 мм³). Морозостойкое исполнение обозначается индексом М (или в старой практике — «М», «ХЛ», «−60»). Типичная запись в заказе:

«Лента 2.2-1000-5-ТК-200-2-5-2-РБ-М ГОСТ 20-2018» — тип 2, класс 2, ширина 1000 мм, 5 прокладок ТК-200, обкладки 5 и 2 мм, исполнение резинобортовое, морозостойкое. Если в спецификации нет буквы «М» и явного указания «до −60 °C», поставщик по умолчанию отгрузит ленту с нижней границей −45 °C, и юридически будет прав.

Каркасы: что ставить в мороз

• БКНЛ-65/100/150 — комбинированные (хлопок + полиэфир). Дешёвые, но гигроскопичны: влага в каркасе замерзает, прокладки разрушаются. Для Крайнего Севера — только в закрытых галереях.
• ТК-200/300/400 — полиамидные (капроновые) ткани. Оптимум для морозов: не впитывают влагу, высокая ударопрочность, удлинение 3–4 %.
• ЕР (полиэфир-полиамид) — низкое рабочее удлинение (1,5 %), хорошо для длинных наклонных конвейеров с натяжной тележкой ограниченного хода.
• РТЛ (резинотросовая) — для магистральных конвейеров 1–5 км. Морозостойкое исполнение обязательно с латунированным тросом и адгезивным слоем на основе НК/СКД.

Таблица выбора по температуре и условиям

Обратите внимание на строку «маслостойкая»: нитрильная резина и мороз — антагонисты. Если технолог требует одновременно −55 °C и стойкость к маслам, единственный корректный путь — обкладка на основе ХСПЭ или спецрецептура БНКС-18АМН с пластификатором дибутилсебацинатом, и это заведомо заказная позиция со сроком 45–60 дней.

Практика: где ленты реально умирают зимой

1. Стыковка

Горячая вулканизация — единственно верный метод для морозостойких лент. Требования из практики:

• Температура плит пресса 143–150 °C, выдержка 1 мин на 1 мм толщины стыка + 10 мин.
• Температура воздуха в зоне стыковки — не ниже +15 °C. Ставим тепляк с тепловой пушкой, прогреваем ленту минимум 2 часа до разделки.
• Длина ступени для ТК-200: 150 мм на прокладку, угол скоса 20–25° к продольной оси.
• Прочность стыка — не менее 60 % прочности ленты. Механические замки (типа Flexco) на морозе дают до 35 % и текут; допустимы только как аварийная мера на 2–4 недели.

Правило, которое я вывел на объекте в Нерюнгри: нельзя разматывать рулон при температуре ниже −25 °C. Рулон с намотанной «на холоде» лентой имеет остаточные напряжения; при развороте на морозе вы получаете сеть микротрещин на нерабочей обкладке, которые проявятся через 3–4 месяца. Заносим рулон в отапливаемый бокс на 24 часа при +15…+20 °C, и только потом монтаж.

2. Примерзание материала и намерзание на барабанах

Сама лента может быть хоть на −70 °C, но если влажный концентрат примерзает к обкладке, скребковый очиститель с полиуретановой лопаткой начинает работать «по резине». Решения:

• Обогрев приводного и натяжного барабанов (ТЭН или индукционный).
• Футеровка барабанов керамикой CIS вместо гладкой резины — снижает пробуксовку при обледенении.
• Очистители из морозостойкого полиуретана СКУ-ПФЛ (рабочая до −50 °C); обычный ПУ при −40 °C крошится.
• Замена стальных роликов на роликоопоры с уплотнением на низкотемпературной смазке (ЦИАТИМ-221, Mobil SHC).

3. Скорость и натяжение

Зимой рекомендую снижать пусковой момент: плавный пуск (УПП или гидромуфта) обязателен. При −50 °C ударный пуск на полностью загруженной ленте даёт пиковое натяжение до 2,5 от номинала — это прямой путь к разрыву стыка. Минимальный диаметр барабана для ТК-200 5 прокладок — 630 мм; зимой я закладываю запас и ставлю 800 мм.

Хранение и логистика

1. Хранить рулоны только в горизонтальном положении на подкладках, ось рулона горизонтально — иначе овализация и залом кромки.
2. Гарантийный срок хранения по ГОСТ 20-2018 — 12 месяцев с даты изготовления; в неотапливаемом складе фактически 6–8, дальше идёт подвулканизация и падение адгезии.
3. Не хранить рядом с источниками озона (сварочные посты, электродвигатели) — озонное растрескивание на морозе развивается быстрее.
4. Перевозка при температуре ниже −30 °C — только жёсткая фиксация рулона, без строп через кромку.

Экономика: стоит ли переплачивать

Морозостойкая обкладка дороже обычной на 12–20 %. Типовой расчёт для карьерного конвейера B=1200 мм, L=180 м: комплект ленты общего назначения ≈ 1,1 млн ₽, морозостойкой ТК-200-М ≈ 1,3 млн ₽. Ресурс: 14–18 месяцев против 36–48 в условиях среднегодовых −20 °C. Плюс каждая внеплановая остановка ГОКа — это 0,8–3 млн ₽ в сутки. Вывод очевиден: экономия на индексе «М» окупается отрицательно уже на первом сезоне.
