Напорные рукава: особенности конструкции и грамотный выбор

Напорный рукав — это гибкий трубопровод, работающий под внутренним избыточным давлением. В отличие от всасывающих рукавов (ГОСТ 5398-76), у которых в каркас заложена стальная спираль для сопротивления вакууму, напорный рукав рассчитан только на «раздувающую» нагрузку и при разрежении схлопывается. Путаница между этими группами — самая частая и самая дорогая ошибка снабженцев.

Конструкция: из чего состоит напорный рукав

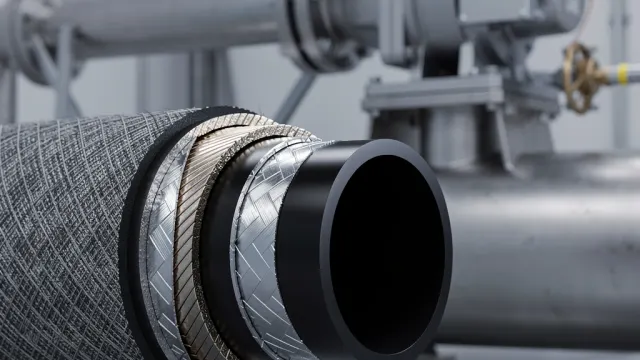

Классический резинотканевый напорный рукав по ГОСТ 18698-79 — это трёхслойная система:

• Внутренний слой (камера) — герметизирующий, контактирует со средой. Именно его резиновая смесь определяет класс рукава: НК/СКИ-3 для воды и пищевых сред, СКН (БНКС-18, БНКС-28) для нефтепродуктов, СКЭПТ для агрессивных сред и пара.
• Силовой каркас — нити или ткань, воспринимающие давление. Варианты: прокладочный (обрезиненная ткань, чаще всего чефер, БКНЛ-65), навивочный, оплёточный. Угол укладки нитей ~54,7° — «нейтральный угол», при котором рукав под давлением не удлиняется и не укорачивается.
• Наружный слой — защита от озона, УФ, истирания и механики. Может быть гладким или рифлёным (тканевый отпечаток).

Разрывное давление по ГОСТ 18698-79 должно быть не менее трёхкратного рабочего для рукавов без каркасной нити и не менее чем в 3 раза выше для стандартных исполнений — это тот самый коэффициент запаса, который нельзя «экономить».

Классификация по ГОСТ 18698-79: читаем маркировку

Обозначение вида «Рукав Б(I)-16-32-1,0 ГОСТ 18698-79» расшифровывается так: класс Б, группа I, внутренний диаметр 16 мм, наружный 32 мм, рабочее давление 1,0 МПа.

Группа I — рукава повышенной прочности с более плотным каркасом, группа II — обычного исполнения. По морозостойкости различают исполнения У (умеренный климат, −35 °C) и ХЛ (холодный, до −50 °C). Для Крайнего Севера требовать ХЛ обязательно: обычная смесь при −45 °C теряет эластичность и трескается при разматывании барабана.

Смежные стандарты, которые стоит знать

• ГОСТ 10362-2017 — рукава резиновые напорные с нитяным каркасом, неармированные (шланги для воздуха, воды, слабых растворов, давление до 1,6 МПа).
• ГОСТ 6286-73 — рукава резиновые высокого давления с металлическими навивками (для гидрофицированной техники, до 40 МПа).
• ГОСТ 9356-75 — рукава для газовой сварки и резки (классы I — ацетилен, II — пропан/бензин, III — кислород).
• ГОСТ 5398-76 — напорно-всасывающие рукава (классы Б, В, Г, КЩ, П, Ш) со стальной спиралью.

Методика выбора: пять параметров по порядку

1. Среда. Определяет класс и резиновую смесь. Нельзя гонять дизтопливо по рукаву класса В: нитрильная стойкость у него нулевая, внутренний слой набухает за 2–3 смены, каркас расслаивается.
2. Рабочее давление. Берём максимальное фактическое, включая гидроудар. Практическое правило: номинал рукава ≥ 1,25 × максимального рабочего в системе.
3. Температура. Учитывать и среду, и окружающий воздух. При выходе за +65 °C для класса В ресурс падает кратно — берите ВГ.
4. Диаметр и расход. Считаем по скорости потока: для воды оптимально 2–3 м/с, для нефтепродуктов — не более 4–5 м/с (иначе статика и эрозия). Ошибка «поставим потоньше» даёт потери напора и перегрев насоса.
5. Радиус изгиба и длина. Минимальный радиус изгиба обычно 5–8 внутренних диаметров. Перегиб на выходе из штуцера — причина №1 усталостных разрывов.

Правило из практики: рукав не выходит из строя «сам». В 80% разборов причина — либо неверный класс под среду, либо монтаж: пережатый хомут, перегиб у штуцера, отсутствие компенсации длины. Прежде чем менять поставщика, посмотрите на место обрыва: если он в 3–5 см от наконечника — виноват узел крепления, а не резина.

Армирование и заделка концов

Для рукавов до 1,0 МПа и диаметра до 50 мм допустима заделка червячными хомутами (ГОСТ 28191-89 / DIN 3017), но обязательно два хомута со смещением замков на 180°. С 1,0 МПа и выше — только силовая обжимка: обжимные муфты, зажимные хомуты типа «болтовые» (усиленные) или соединение ТК/Богданова для пожарных и строительных линий.

Практический нюанс: под хомут ставят гладкую часть штуцера с «ёлочкой» из 2–3 колец; острая кромка ёлочки режет внутренний слой при вибрации. Перед посадкой рукав прогревают в горячей воде 60–70 °C — не смазывают маслом (масло на бутадиен-нитрильной смеси допустимо, а на СКИ-3 — прямой путь к набуханию).

Пример из практики

На бетонном узле применяли рукав В(II)-38-1,0 на подаче цементной смеси «потому что дешевле». Ресурс — 2–3 недели: абразив вымывал внутренний слой. Замена на класс Ш(I)-38-1,6 с толстой камерой из износостойкой смеси подняла ресурс до 8–10 месяцев при разнице в цене 40%. Стоимость простоя перевесила экономию в первый же месяц.

Приёмка, хранение и контроль

• Гидроиспытание при приёмке партии: давление 1,5 × рабочее, выдержка 3 мин, без течей, вздутий и «слезинок» через каркас.
• Хранение по ГОСТ 5752-79: температура от 0 до +25 °C, отн. влажность 50–70%, не ближе 1 м от отопительных приборов, вне прямого солнца и источников озона (сварка, электродвигатели).
• Хранение только в бухтах на поддонах, не в перегнутом состоянии; штабелирование не выше 5 рядов.
• Гарантийный срок по ГОСТ 18698-79 — 3 года со дня изготовления при соблюдении условий хранения.
• Периодический осмотр в эксплуатации: трещины наружного слоя, отслоение у наконечников, локальные вздутия — основание для немедленной выбраковки.

Типовые ошибки закупки

• Заказ «шланг 32 мм» без указания класса, давления и ГОСТа — получите бытовой ПВХ.
• Игнорирование маркировки на рукаве: по ГОСТ она наносится с шагом не более 1 м и содержит класс, давление, дату. Отсутствие маркировки — признак несоответствия.
• Замена напорного на напорно-всасывающий «с запасом»: спиральный рукав тяжелее, дороже и хуже гнётся; но обратная замена — прямое нарушение безопасности при работе на всасывании.
• Игнорирование антистатики при перекачке светлых нефтепродуктов: нужен рукав с токопроводящим слоем или спиралью с переходным сопротивлением не более 10⁶ Ом.

Грамотно подобранный напорный рукав — это баланс класса, запаса по давлению, температурного диапазона и корректной заделки концов. Разложите задачу по этим четырём осям — и вопрос выбора решится за пять минут, а линия отработает свой ресурс полностью.
