Определение диэлектрической проницаемости резины: методы, ГОСТы и практические значения

Что такое диэлектрическая проницаемость резины и зачем её измеряют

Относительная диэлектрическая проницаемость (ε, иногда обозначается ε_r или ДП) — безразмерная величина, показывающая, во сколько раз ёмкость конденсатора с резиновым диэлектриком больше ёмкости того же конденсатора с вакуумом. Физически она отражает способность материала к поляризации в электрическом поле.

Для резинотехнических изделий ε — не абстрактный справочный параметр. От неё напрямую зависят:

• распределение напряжённости поля в многослойной изоляции кабельных муфт и вводов (поле «уходит» в слой с меньшей ε);
• диэлектрические потери и саморазогрев уплотнения при переменном напряжении (P ≈ U²·ω·C·tgδ);
• работа ёмкостных датчиков уровня и приближения, где резиновая мембрана входит в измерительную цепь;
• экранирующие и антистатические свойства — в паре с удельным объёмным сопротивлением ρ_v;
• корректность неразрушающего диэлькометрического контроля степени вулканизации и влагосодержания.

На практике ε почти всегда измеряют совместно с тангенсом угла диэлектрических потерь tgδ — эти две величины получают из одного эксперимента, и по отдельности они малоинформативны.

Нормативная база: по каким ГОСТам определяют ε резины

Единого «резинового» стандарта на ДП в РФ нет — резину испытывают как твёрдый электроизоляционный материал. Рабочий комплект документов:

• ГОСТ 6433.4-71 — методы определения диэлектрической проницаемости и тангенса угла потерь при частотах 0,1–10⁸ Гц. Базовый документ для лаборатории РТИ.
• ГОСТ 22372-77 — определение ε и tgδ в диапазоне частот от 10² до 5·10⁷ Гц (мостовые и резонансные схемы).
• ГОСТ 6433.1-71 — подготовка образцов и кондиционирование перед электрическими испытаниями.
• ГОСТ 6433.2-71 — удельное объёмное и поверхностное сопротивление (обязательный «спутник» ε).
• ГОСТ 6433.3-71 — электрическая прочность при пробое.
• ГОСТ 12423-2013 (ISO 291) — нормальные условия кондиционирования: 23±2 °C, влажность 50±5 %.
• IEC 62631-2-1 / ASTM D150 — международные аналоги, применяются при экспортных поставках.

Для готовых изделий добавляются продуктовые нормы: диэлектрические ковры по ГОСТ 4997-75, перчатки по ГОСТ 12.4.183-91, изоляция кабелей по ГОСТ 23286 и ГОСТ 2068.

Методика измерения: как это делается в лаборатории

Подготовка образцов

Образец — диск диаметром 50–100 мм или пластина, толщина 1,0–3,0 мм (для тонких плёнок допускается 0,3–1,0 мм). Требования, которые чаще всего нарушают:

1. Поверхность должна быть без облоя, следов талька и антиадгезива. Промывка спиртом-ректификатом, сушка 30 мин.
2. Толщину измеряют в 5 точках толщиномером с усилием по ГОСТ 269-66, берут среднее; разброс более 2 % — образец бракуется.
3. Кондиционирование не менее 24 ч при 23±2 °C и 50 % RH. Свежевулканизованная резина «отдыхает» минимум 16 ч после вулканизации (ГОСТ 269-66).
4. Для гигроскопичных смесей (с мелом, каолином, СКН) — предварительная сушка 24 ч над силикагелем, иначе ε завышается на 10–30 %.

Система электродов

Классика — трёхэлектродная схема с охранным кольцом: измерительный электрод Ø 50 мм, охранное кольцо с зазором 1–2 мм, высоковольтный электрод Ø 75–100 мм. Охранное кольцо отсекает токи утечки по поверхности, без него tgδ завышается в разы, а ε — на единицы.

Материал электродов: наклеенная алюминиевая фольга толщиной 7–10 мкм на тонком слое вазелинового масла, напылённое серебро или токопроводящая серебряная паста. Для мягких резин (твёрдость до 50 IRHD по Шору А) фольга предпочтительнее — паста впитывается в микропоры.

Правило из практики: самый частый источник ошибки — воздушный зазор между электродом и резиной. Зазор всего 20 мкм при толщине образца 2 мм занижает измеренную ε на 15–20 %. Для мягких резин применяйте контактное давление 20–50 кПа либо притёртые фольговые электроды; для жёстких эбонитоподобных смесей — только напыление или паста.

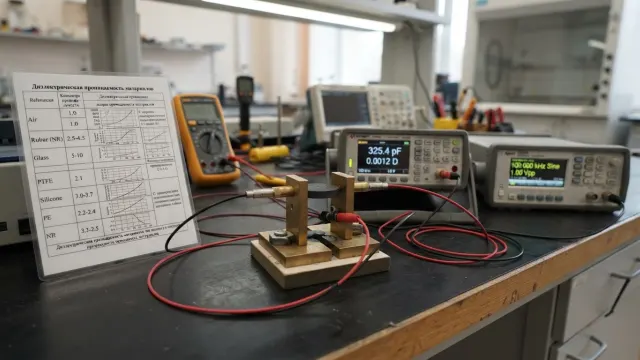

Измерительная аппаратура

• Мостовой метод (мост Шеринга) — 50 Гц – 100 кГц, высокая точность (±1 % по ε), классические установки типа Р5058, Р525.
• Метод резонанса (куметр) — 10⁵–10⁸ Гц, для ВЧ-применений и кабельных резин.
• Импедансные анализаторы / RLC-метры (Е7-20, Agilent 4294A) — современный стандарт де-факто, широкополосная диэлектрическая спектроскопия 20 Гц – 110 МГц за один прогон.

Расчёт ведут по ёмкости: ε = C_x·d / (ε₀·S), где ε₀ = 8,854·10⁻¹² Ф/м, d — толщина, м; S — площадь измерительного электрода, м². Обязательно вычитается краевая ёмкость и ёмкость кабелей (калибровка «холостого хода»).

Типичные значения ε для резин разных типов

Ниже — обобщённые данные по вулканизатам при 1 кГц, 23 °C, при стандартном наполнении техуглеродом Н550/Н330 в количестве 30–50 масс. ч.

Что реально влияет на результат

Полярность каучука

Главный фактор. Неполярные углеводородные каучуки (IIR, EPDM, СКИ-3) имеют ε = 2,1–3,0 за счёт только электронной поляризации. Введение полярных групп — нитрильных (СКН), хлора (CR), фтора (FKM) — добавляет ориентационную (дипольную) поляризацию, и ε вырастает в 2–5 раз. В БНКС повышение содержания акрилонитрила с 18 % до 40 % поднимает ε примерно с 8 до 13–14.

Наполнители

• Техуглерод — резко повышает ε и tgδ; при переходе через порог перколяции (обычно 50–70 масс. ч. для проводящих марок) резина перестаёт быть диэлектриком, ε теряет физический смысл и становится «кажущейся».
• Каолин, мел, тальк — умеренный рост ε (до 4–6) плюс риск влагопоглощения.
• Белая сажа (БС-120, аэросил) — сильно гигроскопична, ε нестабильна, обязательна сушка.
• Оксид цинка и остатки ускорителей вулканизации (ионные примеси) увеличивают потери на низких частотах.

Частота и температура

У полярных резин ε падает с ростом частоты (дипольно-сегментальная релаксация): у БНКС от ~14 на 50 Гц до 6–7 на 1 МГц. У неполярных изменение в пределах 3–5 %. По температуре: при переходе через температуру стеклования ε полярной резины скачком возрастает — диполи «размораживаются». Практический вывод: измерение при 23 °C/1 кГц не предсказывает поведение уплотнения при 100 °C/50 Гц. Для ответственных изделий снимают диэлектрический спектр в рабочем диапазоне.

Влага

ε воды ≈ 80. Насыщение резины влагой до 1 % по массе способно поднять ε на 20–40 % и увеличить tgδ втрое. Все результаты должны сопровождаться протоколом кондиционирования.

Практические рекомендации инженеру

1. Для изоляционных задач (ковры, перчатки, кабельные муфты) выбирайте EPDM или СКИ-3: ε < 3, tgδ < 0,02, ρ_v > 10¹³ Ом·м. Маслостойкий NBR для изоляции не годится в принципе.
2. Если нужны одновременно маслостойкость и низкие потери — рассматривайте гидрированный НБК с минимальным содержанием АН или FKM с оговоркой по tgδ.
3. В многослойных конструкциях согласуйте ε соседних слоёв (разница желательно не более 1,5–2 раз), иначе на границе возникает концентрация поля и краевые частичные разряды.
4. Всегда указывайте в ТУ триаду: ε при заданной частоте, tgδ и ρ_v, плюс условия испытания (частота, температура, влажность). Ссылка «ε не более 3» без частоты юридически ничего не значит.
5. Для входного контроля партии достаточно измерения на 1 кГц по ГОСТ 6433.4-71 на трёх образцах; разброс более 10 % указывает на нестабильность рецептуры или недовулканизацию.
