Определение электрического сопротивления резины: методы, ГОСТы и практика измерений

Электрическое сопротивление — один из немногих показателей резины, который может меняться на двенадцать порядков в зависимости от рецептуры: от 10² Ом·м у токопроводящих смесей с ацетиленовой сажей до 10¹⁴ Ом·м у бутилкаучуковых диэлектрических композиций. Именно поэтому измерение требует не одного прибора, а осознанного выбора метода, электродной системы и режима кондиционирования. Ниже — рабочая методика, которой пользуются заводские ЦЗЛ и испытательные центры.

Какие величины нормируются

В нормативной документации на РТИ встречаются четыре разных показателя, и путать их нельзя:

• Удельное объёмное электрическое сопротивление ρ_v, Ом·м (реже Ом·см) — характеризует проводимость через толщу материала. Основной показатель для токопроводящих и антистатических резин.
• Удельное поверхностное сопротивление ρ_s, Ом — сопротивление квадрата поверхности; критично для изделий, работающих в пылевзрывоопасных средах (транспортёрные ленты, шланги для нефтепродуктов).
• Электрическое сопротивление изделия R, Ом (или МОм) — интегральная величина «точка–точка», нормируется для обуви, перчаток, ковров, шлангов.
• Электрическая прочность E_пр, кВ/мм — пробивное напряжение; определяется по ГОСТ 6433.3-71 и с сопротивлением напрямую не связано.

Нормативная база

Для резин действуют параллельно «резиновые» и «электроизоляционные» стандарты, и выбор зависит от диапазона:

• ГОСТ 20214-74 — резина электропроводящая, метод определения удельного объёмного электрического сопротивления. Область: примерно 10⁰…10⁷ Ом·м. Используется двухэлектродная схема с прижимными электродами и мостовая/омметровая измерительная цепь.
• ГОСТ 6433.2-71 — материалы электроизоляционные твёрдые: методы определения объёмного и поверхностного сопротивления при постоянном напряжении. Рабочий диапазон до 10¹⁶ Ом, трёхэлектродная система с охранным кольцом, тераомметр.
• ГОСТ 6433.1-71 — подготовка образцов и общие требования к кондиционированию.
• ГОСТ Р 53734.2.3 / ГОСТ Р 53734.5.1 (IEC 61340) — измерение сопротивления материалов и изделий, ограничивающих статическое электричество.
• Изделийные: ГОСТ 4997-75 (ковры диэлектрические), ГОСТ 12.4.183 и ГОСТ 12.4.103 (СИЗ), ГОСТ 12.1.018 (пожаровзрывобезопасность статического электричества), ISO 2878 / ISO 1853 — для экспорта.

Практическое правило: если ожидаемое ρ_v выше 10⁷ Ом·м — идите по ГОСТ 6433.2-71 с охранным электродом; ниже 10⁷ — по ГОСТ 20214-74. Попытка мерить токопроводящую резину тераомметром даёт «нули» с погрешностью до 50%, а изоляционную — обычным мостом даёт «обрыв».

Образцы и их подготовка

Классический образец — диск диаметром 100 мм или пластина 100×100 мм толщиной 1,0…2,0 мм, вулканизованная в пресс-форме без талька и разделительных смазок. Из готового изделия вырезают участок с параллельными поверхностями; для тонкостенных деталей допускается набор из 2–3 слоёв, но это фиксируется в протоколе.

Ключевые операции

1. Обезжиривание — этиловый спирт или изопропанол, ни в коем случае не бензин (набухание поверхностного слоя саженаполненной резины меняет ρ_s в разы).
2. Кондиционирование — не менее 24 ч при (23±2) °C и относительной влажности (50±5)%. Для гигроскопичных смесей с мелом и техуглеродом N330 разница между 30% и 70% RH даёт до двух порядков по поверхностному сопротивлению.
3. Выдержка после вулканизации — минимум 16 ч (ГОСТ 269-66). «Горячий» образец показывает заниженное сопротивление.

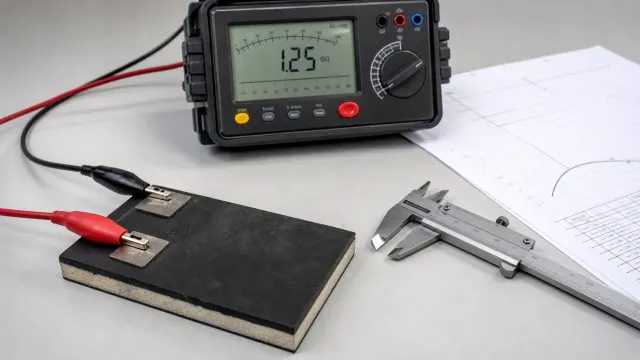

4. Нанесение электродов — токопроводящая паста (графитовая, серебряная), фольга с вазелиновым подслоем или прижимные металлические электроды с усилием 20…50 кПа.

Схема измерения и расчёт

Объёмное сопротивление измеряют через 1 минуту после подачи напряжения (стандартное время электризации), поскольку через резину течёт спадающий ток абсорбции. Напряжение — 100 или 500 В постоянного тока для изоляционных резин, 10…100 В — для токопроводящих (чтобы не разогреть образец).

Расчёт: ρ_v = R_v · S / h, где S — эффективная площадь измерительного электрода, м²; h — толщина образца, м. Для поверхностного: ρ_s = R_s · P / g, где P — периметр измерительного электрода, g — зазор между измерительным и охранным электродом (обычно 2…3 мм).

Классификация резин по сопротивлению

Типовые ошибки и как их избежать

• Плохой контакт электрода. На саженаполненной резине шероховатость Ra > 6,3 мкм даёт переходное сопротивление, сопоставимое с объёмным. Решение — графитовая паста или прижим через мягкую проводящую фольгу.
• Игнорирование охранного кольца. Без него токи утечки по поверхности прибавляются к объёмному току; для образцов с ρ > 10¹⁰ Ом·м ошибка достигает порядка величины.
• Полярность и «память» образца. После измерения резину надо закоротить на 5–10 мин, иначе остаточная поляризация исказит повторный замер.
• Нестабильность перколяции. В зоне 10³…10⁶ Ом·м резина находится вблизи порога перколяции техуглерода — разброс между образцами одной партии до ±40% нормален. Отсюда требование: не менее 3 (лучше 5) образцов и указание медианы.
• Температура. У саженаполненных резин ТКС отрицательный: нагрев на 20 °C снижает сопротивление в 1,5–3 раза. Протокол без указания температуры недействителен.
• Деформация. При растяжении 20–50% токопроводящая резина может увеличить сопротивление в 10–100 раз (разрыв цепочек агрегатов). Для манжет и мембран измеряют в рабочем деформированном состоянии.

Из практики

Случай с рукавами для налива бензина: партия не проходила требование R ≤ 10⁶ Ом по длине. Причина оказалась не в резине, а в контакте спирали с концевой арматурой — объёмное сопротивление внутреннего слоя было в норме (4·10³ Ом·м). Вывод: всегда разделяйте контроль материала (ρ_v) и контроль изделия (R «точка–точка») — это разные приёмочные испытания.

Оформление результата

В протоколе обязательно фиксируют: марку/шифр резины и НД, размеры и толщину образца, тип электродов и контактной среды, испытательное напряжение, время электризации, температуру и влажность, число образцов и разброс, метод расчёта. Без этого набора цифра «10⁸ Ом·м» не имеет технического смысла и не принимается при спорах с заказчиком.
