Определение маслостойкости резины: методы испытаний и критерии оценки

Маслостойкость — способность резины сохранять эксплуатационные свойства при длительном контакте с нефтяными маслами, гидравлическими жидкостями и топливами. Потеря этого свойства приводит к набуханию уплотнений, разгерметизации и аварийным остановкам оборудования. В практике я неоднократно наблюдал, как неверный выбор эластомера приводил к разрушению манжет гидроцилиндров за 2–3 месяца вместо расчётных 3–5 лет.

Нормативная база: какие ГОСТы регламентируют испытания

Основной документ — ГОСТ 9.030-74 «Резины. Методы испытаний на стойкость в ненапряжённом состоянии к воздействию жидких агрессивных сред». Он определяет порядок выдержки образцов в среде и перечень контролируемых показателей.

Дополнительно применяются:

• ГОСТ 270-75 — определение упруго-прочностных свойств до и после воздействия;
• ГОСТ 263-75 — определение твёрдости по Шору А;
• ГОСТ 9.024-74 — испытания в напряжённом состоянии (для уплотнений под нагрузкой);
• ISO 1817 — международный аналог, часто требуется для экспортной продукции.

Методика определения маслостойкости по ГОСТ 9.030

Подготовка образцов

Из листовой резины вырубаются стандартные образцы (кольца, лопатки или диски). Толщина — 2±0,2 мм. Образцы кондиционируются не менее 16 часов при 23±2 °C. Перед испытанием фиксируются исходные параметры: масса, объём, твёрдость, условная прочность и относительное удлинение при разрыве.

Проведение испытания

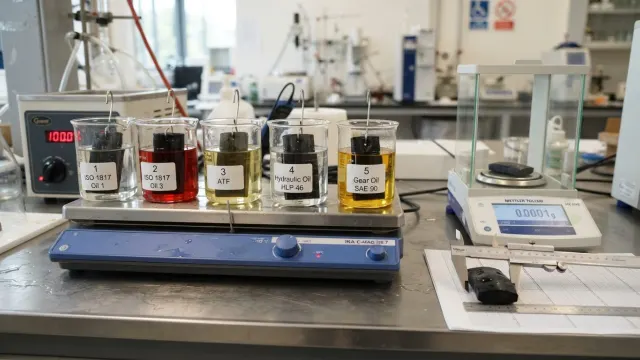

Образцы полностью погружаются в стандартную жидкость (масло) при заданной температуре на установленное время. Типичные режимы:

Контролируемые показатели

После извлечения и просушки (30 мин при комнатной температуре) определяют:

1. Изменение массы (набухание), % — ключевой критерий;
2. Изменение объёма, %;
3. Изменение твёрдости по Шору А;
4. Изменение прочности при разрыве, %;
5. Изменение относительного удлинения, %.

Практическое правило: Для уплотнительных резин допустимое набухание по объёму не должно превышать 10% при 72-часовой выдержке. Снижение прочности более 25% — сигнал о непригодности материала для данной среды. Эти границы я рекомендую закладывать в ТЗ на любые уплотнительные изделия.

Марки маслобензостойких резин и их поведение в средах

Маслостойкость определяется типом каучука в основе резиновой смеси:

Как видно, ЭПДМ-резины категорически непригодны для масляных сред — это частая ошибка при замене уплотнений «по размеру» без учёта материала.

Типичные ошибки при оценке маслостойкости

• Испытание не в той среде. Результат в СЖР-1 не равен результату в реальном синтетическом масле. Всегда проводите проверку в рабочей жидкости.
• Игнорирование температуры. Резина, стойкая при 70 °C, может деградировать при 120 °C за часы.
• Оценка только набухания. Материал может не набухать, но терять эластичность (вымывание пластификатора) — обязательно контролируйте твёрдость.
• Недостаточное время выдержки. 24 часа не покажут реальной картины — минимум 72 часа, для ответственных изделий — 168 ч и более.

Практические рекомендации

При выборе резины для маслосодержащих сред рекомендую следующий алгоритм:

1. Определить тип рабочей жидкости (минеральное масло, синтетика, гидрожидкость, топливо).
2. Зафиксировать рабочую температуру и давление.
3. Запросить у поставщика протокол испытаний по ГОСТ 9.030 именно в вашей среде.
4. При отсутствии данных — провести входной контроль: выдержать образец 72 ч при максимальной рабочей температуре, оценить изменение массы и твёрдости.
