Определение относительного удлинения резины: методы, ГОСТы, практика

Что такое относительное удлинение резины

Относительное удлинение при разрыве (εр) — это отношение приращения длины рабочего участка образца в момент разрыва к его начальной длине, выраженное в процентах. Этот показатель характеризует деформационную способность вулканизата и напрямую определяет работоспособность изделия в условиях растяжения, изгиба и циклических нагрузок.

Формула расчёта:

εр = ((l₁ − l₀) / l₀) × 100%

где l₀ — начальная длина рабочего участка, l₁ — длина в момент разрыва.

Нормативная база: ГОСТ 270-75

Основной стандарт — ГОСТ 270-75 «Резина. Метод определения упругопрочностных свойств при растяжении». Он устанавливает форму образцов, скорость растяжения, условия кондиционирования и порядок обработки результатов.

Типы образцов

• Тип I (лопатка) — рабочая длина 25 мм, ширина 6 мм. Основной тип для листовых резин.
• Тип II (лопатка) — рабочая длина 25 мм, ширина 4 мм. Для тонких пластин до 2 мм.
• Кольцевые образцы — для испытания трубчатых заготовок и уплотнительных колец.

Условия испытания

• Температура: (23 ± 2) °C, относительная влажность (50 ± 5)%.
• Скорость перемещения зажима: 500 ± 50 мм/мин (стандартная).
• Минимальное количество образцов: 5 штук из одной партии.

Важно: Образцы должны быть вырублены строго вдоль направления каландрирования. Несоблюдение этого требования даёт разброс результатов до 30%, что мы неоднократно фиксировали при входном контроле уплотнений из ТМКЩ.

Оборудование для испытаний

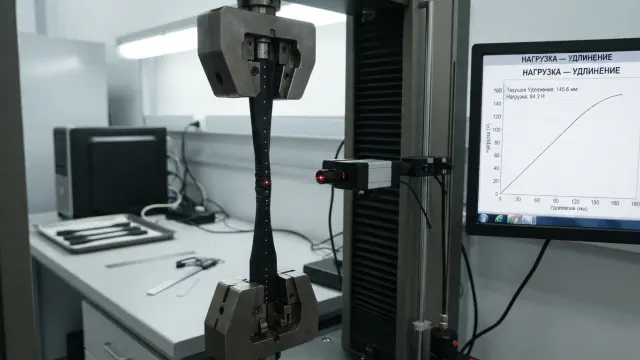

Для определения относительного удлинения используют разрывные машины с постоянной скоростью перемещения траверсы. Наиболее распространённые:

Для фиксации удлинения применяют экстензометры контактного или бесконтактного (видео) типа. Бесконтактные предпочтительны для мягких резин с твёрдостью ниже 40 единиц по Шору А — контактные датчики деформируют образец.

Нормативные значения для основных марок резин

Как видно из таблицы, с ростом химической стойкости каучука эластичность, как правило, снижается. Это базовый компромисс при выборе материала.

Факторы, влияющие на результат

Технологические

• Степень вулканизации — перевулканизация снижает удлинение на 20–40%.
• Наполнитель — увеличение содержания технического углерода (сажи) выше 50 м.ч. сокращает εр.
• Пластификатор — повышает удлинение, но снижает прочность при растяжении.

Условия испытания

• Повышение температуры до 70 °C увеличивает удлинение кристаллизующихся каучуков (НК, ХП).
• Скорость деформации: при снижении скорости до 100 мм/мин удлинение возрастает на 5–15%.
• Старение — после термостарения по ГОСТ 9.024 допустимое снижение εр обычно не более 30% от исходного.

Типичные ошибки при испытаниях

1. Неровная вырубка — заусенцы и надрезы на кромках вызывают преждевременный разрыв и занижение результата.
2. Проскальзывание в зажимах — особенно для маслостойких резин с гладкой поверхностью. Решение: пневматические или клиновидные захваты.
3. Неверная разметка — метки для экстензометра нанесены с отклонением более 0,5 мм от середины рабочего участка.
4. Испытание без кондиционирования — образцы, хранившиеся при 5 °C, дают заниженное удлинение на 10–20%.

Связь с другими показателями

Относительное удлинение рассматривают в комплексе с условной прочностью при растяжении (σр) и остаточной деформацией. Высокое удлинение при низкой прочности говорит о недовулканизации. Низкое удлинение при высокой твёрдости — признак перевулканизации или избытка наполнителя.

Для уплотнительных изделий критически важно также относительное удлинение при заданном напряжении (модуль при 100%, 200%, 300% удлинения) — оно характеризует жёсткость резины в рабочем диапазоне деформаций.
