Определение потерь на трение в резинотехнических уплотнениях: методики, расчёт, испытания

Потери на трение — один из самых недооценённых параметров при проектировании гидро- и пневмоприводов. Конструктор подбирает уплотнение по давлению и температуре, но забывает, что манжета штока — это не только герметизатор, но и тормоз. На практике суммарное трение уплотнительного комплекта пневмоцилиндра диаметром 63 мм при 0,6 МПа составляет 40–120 Н, что при площади поршня 31 см² эквивалентно потере 0,013–0,04 МПа давления, то есть до 6 % полезного усилия. В медленных сервоприводах и точных позиционерах именно трение определяет величину зоны нечувствительности и склонность к скачкообразному движению (stick-slip).

Физика трения в резиновом уплотнении

Резина — вязкоупругий эластомер, и классический закон Амонтона — Кулона (F = μN) для неё выполняется лишь условно. Сила трения складывается из трёх составляющих:

• Адгезионная — молекулярное сцепление эластомера с контртелом; доминирует при малых скоростях и низкой шероховатости (Ra < 0,1 мкм), именно она даёт эффект «прилипания» после стоянки.
• Деформационная (гистерезисная) — потери на внутреннее трение при огибании микронеровностей; зависит от tg δ материала и растёт у бутадиен-нитрильных смесей с высоким содержанием АН.
• Гидродинамическая — сдвиг масляной плёнки в зоне контакта; описывается уравнением Рейнольдса и растёт с числом Херси (ηv/p).

Из-за этого зависимость трения от скорости имеет вид кривой Штрибека: минимум при 0,05–0,3 м/с, рост на границах диапазона. Отсюда практическое правило: измерять трение нужно минимум в трёх точках скорости — 0,005 м/с (страгивание), 0,1 м/с (рабочая) и 0,5 м/с (максимум).

Экспертный совет: никогда не пересчитывайте трение манжеты по коэффициенту трения материала из справочника. Коэффициент трения резины по стали зависит от контактного давления нелинейно — μ убывает как p^(-1/3). Справочная цифра μ = 0,6 для НБР по стали получена на приборе с нагрузкой 1 Н/мм² и к манжете при 20 МПа отношения не имеет.

Нормативная база измерений

Прямого «всеобъемлющего» стандарта на трение уплотнений в отечественной системе нет, поэтому используют комплекс документов:

• ГОСТ 9.021-74 — метод определения стойкости резин, применяется как база для оценки набухания перед трибоиспытаниями (набухшая на 8 % резина даёт рост трения на 30–50 %).
• ГОСТ 27110-86 / ISO 6194-3 — испытания манжет для валов, включая измерение момента трения и температуры под кромкой.
• ГОСТ 22704-77 — кольца резиновые уплотнительные круглого сечения, требования к качеству поверхности и степени сжатия, напрямую влияющим на трение.
• ГОСТ 6678-72, ГОСТ 14896-84 — манжеты для гидравлических устройств; здесь нормируется предельное усилие страгивания.
• ГОСТ 23.211-80 и серия «Обеспечение износостойкости изделий» — методология трибологических испытаний, схемы «палец — диск», «вал — втулка».
• ГОСТ Р 8.736-2011 — обработка результатов прямых многократных измерений, обязателен для корректного протокола.

Методики определения потерь

1. Прямое измерение на трибостенде

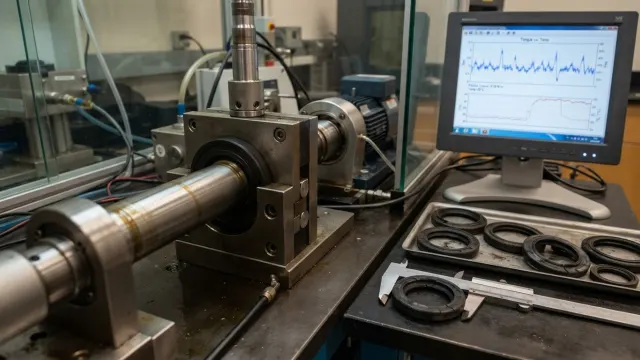

Испытуемое уплотнение монтируется в реальную канавку, шток или гильза приводится в возвратно-поступательное движение, тензодатчик (класс точности 0,2, диапазон 0–2 кН) регистрирует усилие. Обязательные условия корректного опыта:

1. Приработка не менее 30 циклов до стабилизации показаний (первый ход всегда завышен на 20–40 %).
2. Термостатирование ±2 °C: снижение температуры с +20 до 0 °C поднимает трение НБР почти вдвое.
3. Раздельная запись хода «вперёд/назад» — разница выявляет перекос и неравномерность натяга.
4. Контроль шероховатости штока: оптимум Ra = 0,2–0,4 мкм, Rz ≤ 2,5 мкм, коэффициент заполнения профиля tp(25 %) ≥ 50 %.

2. Метод выбега (для вращательных пар)

Ротор разгоняется до заданной частоты и отключается; по угловому замедлению и известному моменту инерции вычисляется момент трения M = J·dω/dt. Метод хорош тем, что исключает влияние привода, но требует точного знания J и учёта аэродинамических потерь.

3. Расчётно-экспериментальный метод

Для колец круглого сечения по ГОСТ 9833-73/ISO 3601 применяют формулу:

F = f_c · A_c + f_h · A_p, где f_c — удельное трение от предварительного сжатия (0,02–0,06 Н/мм²), A_c — площадь контакта, f_h — коэффициент от давления (0,01–0,03), A_p — проекционная площадь. Метод даёт погрешность 25–30 %, но пригоден для быстрой оценки на стадии эскиза.

4. Термометрический контроль

Мощность потерь N = F·v переходит в тепло. Пирометр или термопара под уплотнением позволяют оценить N косвенно. Практический ориентир: превышение температуры кромки над корпусом более чем на 25–30 °C говорит о чрезмерном натяге или дефиците смазки.

Сравнение материалов по трибологическим свойствам

Именно поэтому в прецизионных приводах применяют комбинацию: ПТФЭ-кольцо скольжения + резиновое кольцо-энергизатор из НБР или ФКМ. Резина создаёт контактное давление, фторопласт обеспечивает низкое трение — суммарные потери падают в 3–5 раз против чистой манжеты.

Практический пример из цеха

На линии розлива пневмоцилиндры Ø40 мм с манжетами из НБР при переходе на безмасляный воздух начали «дёргаться» на медленном ходу. Замер на стенде: усилие страгивания выросло с 28 до 96 Н. Решение — замена манжет на профиль из НБР с антифрикционной пропиткой и закладка консистентной смазки на основе ПАО с загустителем ПТФЭ (например, класса NLGI 2). Итог: страгивание 34 Н, stick-slip исчез, ресурс вырос с 0,8 до 4,2 млн циклов.

Что реально снижает потери на трение

• Оптимизация степени сжатия кольца: для статики 18–25 %, для динамики только 10–16 %; каждый лишний процент даёт +7–10 % трения.
• Правильная финишная обработка контртела — суперфиниш или плосковершинное хонингование, не полировка «в зеркало».
• Хромирование или покрытие штока (Cr, HVOF-карбид) с твёрдостью ≥ 55 HRC.
• Подбор твёрдости резины: снижение с 80 до 70 IRHD (ГОСТ 20403-2018) уменьшает трение на 10–15 %, но повышает риск экструзии.
• Совместимость смазки с эластомером — проверка по изменению объёма (ГОСТ 9.030-74): допустимо +5…+10 %.

И главное: протокол испытаний обязан содержать не одну цифру, а кривую «усилие — перемещение» для 3–5 скоростей и 2–3 температур. Только такой набор данных позволяет корректно заложить запас по мощности привода и предсказать поведение узла зимой.
