Определение прочности резины на разрыв: методика, ГОСТы, практика

Прочность резины при растяжении (tensile strength) — это максимальное условное напряжение, которое выдерживает образец до разрушения. Этот параметр определяет пригодность резиновой смеси для уплотнений, конвейерных лент, шлангов и других нагруженных изделий. В производственной практике именно по прочности на разрыв принимают решение о допуске партии в работу.

Нормативная база: ГОСТ 270-75

Основной стандарт для определения прочности резины при растяжении — ГОСТ 270-75 (ИСО 37). Он устанавливает форму образцов, скорость растяжения, условия кондиционирования и порядок расчёта результатов. Для эбонитов применяют ГОСТ 267.

• Образцы типа I (лопатка) — рабочая длина 25 мм, ширина 6 мм
• Образцы типа II (лопатка) — рабочая длина 25 мм, ширина 4 мм
• Кольцевые образцы — для трубчатых изделий

Толщина образца: от 1,0 до 3,0 мм. Вырубка производится штанцевым ножом строго вдоль направления каландрирования.

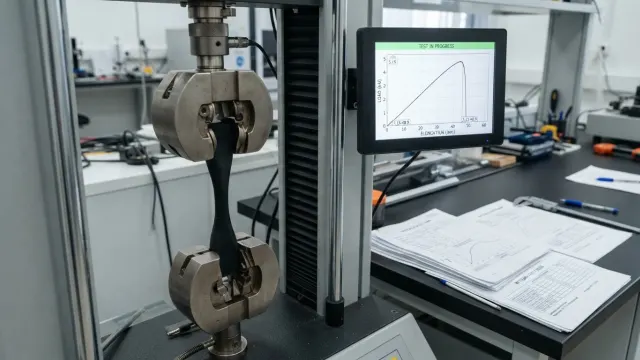

Оборудование и условия испытания

Испытания проводят на разрывных машинах с постоянной скоростью перемещения захвата: 500 ± 50 мм/мин для мягких резин. Используют машины типа Instron, Zwick, РМИ-250, ИР 5047-50.

Важно: Перед испытанием образцы кондиционируют не менее 16 часов при температуре 23 ± 2 °C и влажности 50 ± 5%. Нарушение этого требования даёт разброс результатов до 15-20%.

Порядок проведения

1. Замер толщины и ширины в трёх точках рабочей зоны (берут минимальное сечение)
2. Установка образца в захваты без перекоса
3. Растяжение до разрыва с записью диаграммы «сила — удлинение»
4. Расчёт: σ = F / A₀, где F — максимальная сила, A₀ — начальное сечение

Типичные значения прочности для промышленных резин

Резины на основе натурального каучука демонстрируют наивысшую прочность благодаря кристаллизации при растяжении. Силиконовые резины — наименьшую, что компенсируется их термостойкостью.

Факторы, влияющие на результат

Технологические

• Степень вулканизации — недовулканизация снижает прочность на 30-50%
• Дисперсность наполнителя — техуглерод N330 даёт прочность выше, чем N770
• Направление вырубки — анизотропия каландрованных пластин до 10-15%

Методические

• Скорость растяжения: увеличение скорости завышает результат
• Температура: при 70 °C прочность падает на 20-40% в зависимости от каучука
• Дефекты кромки образца — надрезы от тупого ножа провоцируют преждевременный разрыв

Практические рекомендации

Из опыта лабораторной работы с сотнями партий:

• Используйте свежезаточенные штанцевые ножи — меняйте после 200 вырубок
• При разбросе результатов более 10% проверяйте захваты на проскальзывание
• Если образец рвётся у захвата — результат не засчитывается, повторите испытание
• Для входного контроля достаточно 5 образцов, для квалификации — минимум 10

Совет из практики: При приёмке РТИ сравнивайте прочность не только с ТУ, но и со средними значениями предыдущих партий. Падение на 15% при формальном соответствии нормам — сигнал ухудшения качества смеси.

Связь прочности с эксплуатационной надёжностью

Прочность на разрыв — необходимый, но не достаточный критерий. Для уплотнений критичнее остаточная деформация сжатия (ГОСТ 9.029), для приводных ремней — сопротивление многократному растяжению (выносливость). Однако резкое падение прочности при старении (ГОСТ 9.024) указывает на деструкцию полимерной сетки и прогнозирует отказ изделия.
