Определение сопротивления раздиру резины: методы, стандарты, практика
Сопротивление раздиру — критический показатель долговечности резиновых изделий в условиях концентрации напряжений. Разбираем методику испытаний, типы образцов и реальные значения для промышленных марок.
Содержание
Сопротивление раздиру характеризует способность вулканизата противостоять распространению надреза или трещины под действием растягивающей нагрузки. Этот параметр принципиально отличается от прочности при разрыве: он моделирует реальные условия эксплуатации, где дефекты и концентраторы напряжений неизбежны.
Нормативная база
Основной стандарт — ГОСТ 262-93 (ИСО 34-79), определяющий методы испытания вулканизованных резин на сопротивление раздиру. Параллельно действуют:
- ГОСТ ISO 34-1-2020 — актуализированная версия с уточнёнными типами образцов
- ASTM D624 — американский аналог с образцами типов A, B, C
- DIN ISO 34-1 — европейский подход
Типы образцов и геометрия
Выбор формы образца определяет характер разрушения и воспроизводимость результатов. ГОСТ 262 предусматривает несколько конфигураций:
| Тип образца | Форма | Надрез | Область применения |
|---|---|---|---|
| Серповидный (тип B) | Полоска с боковым вырезом | Радиусный, R=1 мм | Массовый контроль, наиболее распространён |
| Угловой (тип A) | Прямоугольник с угловым надрезом 90° | Прямой, 40 мм | Мягкие резины, губчатые материалы |
| Брючный (trouser) | Полоска с продольным разрезом | По центру | Исследовательские цели, чистый раздир |
| Тип C (ASTM D624) | С центральным вырезом | Серповидный | Корреляция с эксплуатацией шин |

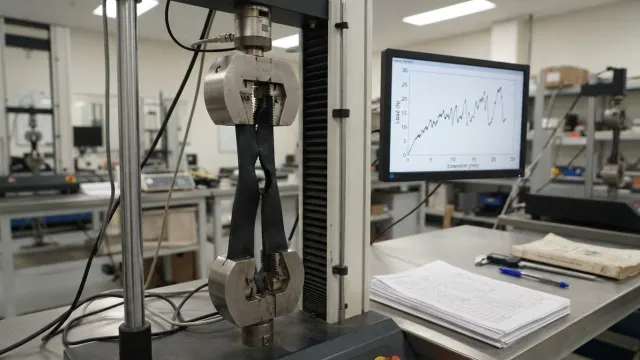

Методика проведения испытаний
Подготовка образцов
Образцы вырубают из пластин толщиной 2,0 ± 0,2 мм, вулканизованных в лабораторном прессе. Направление вырубки — вдоль каландрования (для анизотропных материалов испытывают оба направления). Надрез наносят острым лезвием или специальным штампом — качество надреза критически влияет на разброс результатов.
Условия испытания
- Температура: 23 ± 2 °C (стандартная) или повышенная (70, 100 °C)
- Скорость раздвижения зажимов: 500 ± 50 мм/мин
- Кондиционирование: не менее 16 часов при температуре испытания
- Количество образцов: не менее 5 (медианное или среднее значение)
Практический совет: Затупившееся лезвие для надреза — главная причина завышенных и нестабильных результатов. Меняйте лезвие после каждых 3-5 образцов. Разброс более 15% между параллельными определениями — сигнал проверить качество надреза и однородность вулканизации.
Расчёт результата
Сопротивление раздиру Ts вычисляют по формуле:
Ts = F / d, где F — максимальная сила (Н), d — толщина образца (мм). Результат выражают в кН/м (Н/мм).
Типичные значения для промышленных резин
| Марка/тип резины | Сопротивление раздиру, кН/м | Примечание |
|---|---|---|
| НК (SMR-20), наполненная | 80–120 | Эталон стойкости к раздиру |
| СКИ-3 + N330 (50 м.ч.) | 40–70 | Уступает НК из-за отсутствия кристаллизации |
| БНКС-28АМН | 25–45 | Маслобензостойкие уплотнения |
| Силиконовая (СКТВ) | 10–25 | Низкие значения — особенность силиконов |
| EPDM (СКЭПТ-50) | 30–55 | Зависит от системы вулканизации |
| Полиуретан (СКУ-ПФЛ) | 60–100 | Высокие значения при твёрдости 80-90 ShA |
Факторы, влияющие на сопротивление раздиру
Полимерная основа
Каучуки, способные к деформационной кристаллизации (НК, хлоропрен), демонстрируют аномально высокое сопротивление раздиру. На кончике трещины кристаллизация создаёт барьер для её распространения.
Наполнитель
Активный техуглерод (N110, N220, N330) повышает Ts в 2–4 раза за счёт отклонения траектории трещины. Крупнодисперсные марки (N550, N762) менее эффективны. Кремнекислотные наполнители с силанами дают сопоставимый эффект.
Система вулканизации
Полисульфидные связи (обычная серная вулканизация) обеспечивают лучшее сопротивление раздиру по сравнению с моносульфидными (EV-системы) благодаря способности к перестройке под нагрузкой.
Связь с эксплуатацией
Высокое сопротивление раздиру критично для:
- Шин — сопротивление росту порезов в протекторе
- Конвейерных лент — стойкость к продольному разрезу
- Уплотнений — работа с острыми кромками фланцев
- Обкладок валов — контакт с кордом, проволокой
Вопросы и ответы
Чем отличается сопротивление раздиру от прочности при разрыве?
Какой тип образца выбрать для входного контроля резиновых смесей?
Почему силиконовые резины имеют низкое сопротивление раздиру?
Как повысить сопротивление раздиру резиновой смеси?
С какой периодичностью проводить испытания на раздир для серийной продукции?
