Определение стойкости резинотехнических изделий к агрессивным средам

За 20 лет практики я не встречал ни одного случая аварийной разгерметизации по вине уплотнения, который нельзя было бы предсказать заранее — если бы кто-то потрудился провести испытание на стойкость к рабочей среде. Химическая стойкость эластомера — это не свойство материала «вообще», а функция триады: полимерная основа + рецептура + условия эксплуатации (среда, температура, время, напряжённое состояние). Ниже — инженерная методика определения стойкости, а не таблица «из интернета».

Что физически происходит с резиной в агрессивной среде

Различают три принципиально разных механизма деградации, и путать их нельзя, потому что они по-разному диагностируются:

• Физическое взаимодействие (набухание/экстракция). Молекулы среды диффундируют в межузловое пространство сетки, раздвигая цепи. Растёт объём и масса, падает твёрдость и прочность. Обратный процесс — вымывание пластификаторов и мягчителей, ведущее к усадке и охрупчиванию. Классика: НБР в дизтопливе (набухание) и НБР в горячем спирте (экстракция).
• Химическая деструкция. Разрыв связей в основной цепи или в узлах вулканизационной сетки. Гидролиз полиэфирных сегментов полиуретана в горячей воде, окисление СКИ/СКМС озоном и кислотами, дегидрофторирование FKM в аминах и щелочах.
• Структурирование (доотверждение). Среда или температура вызывает дополнительное сшивание — резина твердеет, теряет эластичность, идёт растрескивание при деформации. Часто маскируется под «нормальный» результат по массе: масса не изменилась, а изделие негодно.

Правило, которое я повторяю на каждом техсовете: изменение массы образца — необходимый, но абсолютно недостаточный критерий. Уплотнение может показать ΔV = +2 % и при этом потерять 60 % относительного удлинения. Всегда меряйте механику до и после экспозиции, а для манжет и колец — ещё и остаточную деформацию сжатия.

Нормативная база испытаний

В российской практике определение стойкости РТИ регламентировано системой стандартов ЕСЗКС и профильными методиками:

• ГОСТ 9.030-74 — стойкость резин в ненапряжённом состоянии к воздействию жидких агрессивных сред. Базовый метод: экспозиция образцов, замер изменения массы, объёма, линейных размеров, твёрдости и прочностных показателей.
• ГОСТ 9.024-74 — стойкость к термическому старению (обязательный «фон» для любых горячих сред).
• ГОСТ 9.026-74 / ГОСТ 9.066-76 — озоностойкость в статических и динамических условиях.
• ГОСТ 9982-76 — стойкость резин и РТИ к агрессивным средам применительно к изделиям.
• ГОСТ 270-75 (растяжение), ГОСТ 263-75 (твёрдость по Шору А), ГОСТ 267-73 (плотность), ГОСТ 9.029-74 (остаточная деформация сжатия, ОДС).
• Международные аналоги, на которые ссылаются импортные поставщики: ISO 1817, ASTM D471, ASTM D2000 (классификация по типу и классу).

Практическая методика: как это делается в лаборатории

1. Подготовка образцов

Вырубаем лопатки типа I или II по ГОСТ 270 из пластин толщиной 2±0,2 мм и квадраты 25×50 мм для гравиметрии. Для ОДС — цилиндры Ø29×12,5 мм. Образцы кондиционируют не менее 16 ч при 23±2 °C. Критично: испытывать нужно резину той же партии и той же вулканизации, из которой сделано изделие — разброс между партиями по стойкости достигает 15–20 %.

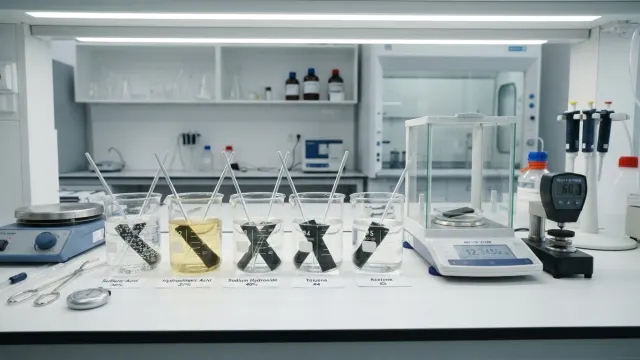

2. Экспозиция

Стандартные режимы — 24, 72, 168 ч (7 суток) при рабочей температуре, объём среды не менее 15 см³ на 1 см² поверхности образца. Для ресурсной оценки — 500 и 1000 ч. Ускоренные испытания строятся по правилу Вант-Гоффа/Аррениуса: повышение температуры на 10 °C ускоряет процесс примерно вдвое, но экстраполировать выше 100 °C над рабочей температурой нельзя — меняется механизм деструкции, и прогноз становится ложным.

3. Замеры и расчёт

Изменение массы: ΔM = (m₁ − m₀)/m₀ × 100 %. Изменение объёма определяют гидростатическим взвешиванием. Дополнительно считают коэффициент стойкости по прочности Кσ = σ₁/σ₀ и по удлинению Кε = ε₁/ε₀.

Критерии отбраковки: какие цифры считать приемлемыми

Для подвижных уплотнений (манжеты по ГОСТ 8752, ГОСТ 6969) допустимое набухание жёстче — не более +7 %, иначе растёт трение, температура кромки и идёт лавинный износ. Для неподвижных прокладок фланцев умеренное набухание +10…15 % даже полезно: оно компенсирует релаксацию напряжения.

Выбор эластомера под среду: инженерная шпаргалка

Пять ошибок из реальной практики

1. Испытание в чистом реагенте вместо реальной среды. Пластовая вода с 3 % H₂S и следами метанола ведёт себя иначе, чем «вода». Всегда берите пробу с объекта.
2. Игнорирование эффекта декомпрессии. В газовых средах под давлением 10+ МПа резина насыщается газом; при быстром сбросе давления кольцо разрывается изнутри (explosive decompression). Лечится плотной высоконаполненной рецептурой FKM/HNBR и скоростью сброса не более 2 МПа/мин.
3. Испытание в ненапряжённом состоянии для нагруженного узла. ГОСТ 9.030 даёт базу, но кольцо в канавке сжато на 20–25 %. Дублируйте испытание по ГОСТ 9.029 в среде — часто именно там вылезает провал.
4. Смешение сред. EPDM отлично держит тормозную жидкость, но погибает от следов минерального масла в системе. Один литр «не той» жидкости при промывке убивает весь комплект манжет.
5. Ставка на паспорт поставщика. Обозначение «FKM 75 Shore» ничего не говорит о типе сополимера и системе вулканизации: бисфенольная сшивка не держит пар и щёлочи, пероксидная — держит. Требуйте протокол испытаний в вашей среде.

Полевая экспресс-диагностика

Когда лаборатории под рукой нет, но нужно понять, что произошло с уплотнением:

• Липкая, «мыльная» поверхность и увеличение размеров — сильное набухание, среда несовместима с полимерной основой.
• Сеть мелких трещин перпендикулярно растяжению — озонное растрескивание, требуется CR/EPDM или антиозонанты.
• Хрупкая корка снаружи и мягкая сердцевина — окислительное старение, перегрев узла.
• Усадка, потеря массы, повышение твёрдости на 10+ единиц — экстракция пластификатора.
• Прямоугольное сечение вместо круглого без изменения объёма — чистая ОДС, вина не среды, а температуры и конструкции канавки.

Итог: определение стойкости — это протокол из четырёх измерений (объём, твёрдость, прочность, удлинение) плюс ОДС в реальной среде при реальной температуре. Стоимость такого испытания — несколько десятков тысяч рублей и три недели. Стоимость незапланированного останова технологической линии измеряется миллионами. Арифметика простая.
