Особенности проектирования резинотехнических изделий для северных условий

Северное исполнение (ХЛ, УХЛ по ГОСТ 15150-69) — это не пометка в спецификации, а комплекс расчётных и конструкторских решений. Для резинотехнических изделий холод критичнее, чем для металла: полимер меняет физическое состояние, теряя эластичность на порядок, а вместе с ней — способность уплотнять, амортизировать и компенсировать перемещения. Ниже — практический разбор того, что реально влияет на работоспособность РТИ при температурах до −60 °C.

Что происходит с резиной на морозе

Ключевой параметр — температура стеклования (Tg). При приближении к ней сегментальная подвижность макромолекул замирает, модуль упругости растёт в 100–1000 раз, изделие переходит в стеклообразное состояние. Второй механизм — морозная кристаллизация (характерна для натурального каучука и хлоропрена): при −10…−30 °C резина медленно, за часы и сутки, твердеет даже выше Tg. Именно поэтому изделия из НК могут пройти кратковременные испытания и отказать после недели стоянки техники на открытой площадке.

Ориентировочные Tg базовых каучуков: НК — около −70 °C, СКД (бутадиеновый) — −105 °C, СКМС-30 — −60 °C, СКН-18 — −55 °C, СКН-40 — −33 °C, силикон (СКТВ) — −120 °C, фторкаучук СКФ-26 — −18…−20 °C, ЭПДМ — −55…−60 °C.

Нормативная база и показатели

• ГОСТ 408-78 — коэффициент морозостойкости при растяжении K_в. Практический критерий работоспособности: K_в ≥ 0,2 при рабочей температуре.
• ГОСТ 13808-79 — морозостойкость по эластическому восстановлению после сжатия (коэффициент K).
• ГОСТ 12580-78 — температура хрупкости (Т_хр), нижняя граница «жизни» резины. Запас между Т_хр и рабочей температурой — минимум 10–15 °C.
• ГОСТ 9.024-74 — теплостойкость; проверяем верхнюю границу, ведь в Арктике летом на солнце гидробак нагревается до +70 °C.
• ГОСТ 15150-69 — категории и виды климатических исполнений: ХЛ1 (−60 °C), УХЛ1, ОМ.

Правило, выведенное практикой: закладывайте марку резины с запасом 15 °C ниже расчётной минимальной температуры эксплуатации. Абсолютный минимум января в Оймяконе −64 °C, а по ГОСТ 15150 для ХЛ1 расчётное значение −60 °C — но реальная стенка металла в тени остывает быстрее воздуха, а прогрев уплотнительного узла при пуске идёт с задержкой 20–40 минут.

Выбор эластомера: сравнительная таблица

Частая ошибка: заказчик пишет «нужен вайтон, чтобы наверняка». Стандартный FKM на морозе — худший выбор из всех: температура хрупкости около −25 °C. В сорокаградусный мороз такое кольцо трескается при монтаже.

Конструкторские решения, специфичные для холода

1. Пересчёт натягов и степени сжатия

Коэффициент линейного термического расширения резины (2,0–2,5·10⁻⁴ 1/°C) в 15–20 раз выше, чем у стали (1,2·10⁻⁵). При охлаждении с +20 до −50 °C кольцо диаметром сечения 5 мм «худеет» примерно на 0,08–0,09 мм, а канавка в стали — почти не меняется. Итог: расчётное сжатие 18–20 % падает до 15–16 %, а с учётом роста модуля контактное давление формально растёт, но релаксация и потеря эластичности сводят компенсационную способность к нулю.

• Для статических уплотнений в исполнении ХЛ поднимайте степень сжатия до 22–25 % (вместо стандартных 15–20 % по ГОСТ 9833-73 / ISO 3601).
• В подвижных соединениях сжатие увеличивать нельзя (растёт момент трения и износ) — там выбирайте манжеты с усиленной пружиной и профилем с малым моментом инерции губы.
• Проверьте остаточную деформацию сжатия (ОДС) по ГОСТ 9.029-74 при отрицательной температуре: у морозостойких смесей она нередко хуже, чем у обычных.

2. Снижение динамических нагрузок при пуске

Наиболее опасен не сам холод, а пуск гидросистемы на загустевшем масле. Вязкость МГЕ-10 или ВМГЗ при −40 °C доходит до 1500–2000 сСт, пиковое давление в момент включения насоса кратно превышает номинал — и жёсткая манжета вырывается в зазор. Решения: обязательный защитное опорное кольцо (бэкап) из ПТФЭ или полиамида, уменьшение диаметрального зазора до 0,05–0,15 мм, предпусковой подогрев бака, ограничение оборотов насоса в первые минуты.

3. Расчёт виброизоляции с учётом «замерзания» жёсткости

Динамический модуль резиновых виброопор при −50 °C возрастает в 3–8 раз. Собственная частота системы f₀ = 1/2π·√(C/m) сдвигается вверх в 1,7–2,8 раза и может попасть в зону резонанса с рабочей частотой агрегата. Обязательно считайте f₀ в двух точках: +20 °C и минимальная расчётная. Для дизель-генераторов на Ямале мы применяли опоры из смеси на основе СКД с f₀ = 8 Гц при +20 °C и 16 Гц при −55 °C — при рабочих 25 Гц запас по отстройке сохранялся.

4. Армирование и адгезия

Резинометаллические изделия (сайлентблоки, опоры, обрезиненные валы) на морозе рвутся по границе адгезии из-за разницы КЛТР. Требования: подготовка металла дробеструйкой (Ra 3,2–6,3), адгезивы типа «Хемосил 211/222», контроль прочности связи по ГОСТ 209-75 не ниже 3,5 МПа с отрывом по резине. Скругляйте кромки арматуры R ≥ 1 мм — острая кромка при −50 °C гарантированно инициирует трещину.

5. Озон, УФ и абразив

Северная зима — сухой воздух, интенсивная УФ-радиация от снега, песко-соляная смесь на дорогах. Проверяйте озоностойкость по ГОСТ 9.026-74: диеновые каучуки требуют защитных восков и антиозонантов (6PPD), а лучше — переход на ЭПДМ там, где нет контакта с маслом.

Испытания и приёмка

1. Определение Т_хр и K_в на образцах-свидетелях от каждой партии смеси.
2. Функциональные испытания собранного узла в климатической камере: выдержка 16–24 ч при минимальной температуре, затем циклирование давлением/ходом без предварительного прогрева. Именно «холодный пуск» отбраковывает 80 % неподходящих решений.
3. Термоциклирование −60…+60 °C, не менее 20 циклов, с контролем утечек.
4. Проверка после длительной выдержки (7 суток) — для выявления морозной кристаллизации.

Практика: типовые ошибки

• Замена импортного кольца «по твёрдости и размеру» без запроса Т_хр. Твёрдость 70 IRHD у NBR и у морозостойкого NBR одинакова, а поведение при −45 °C — принципиально разное.
• Монтаж на морозе. Резина ниже −20 °C теряет способность растягиваться на посадочный буртик — обязателен отогрев детали до +15…+20 °C и монтажная смазка на силиконовой основе (ЦИАТИМ-221, ПМС-200).
• Хранение на неотапливаемом складе с последующей установкой без выдержки. По ГОСТ 9.014-78 изделия перед монтажом выдерживают в тепле не менее 24 часов.
• Использование пластификаторов-эфиров в контакте с гидрожидкостями: они вымываются, и через 1500 моточасов морозостойкость падает на 15–20 °C.

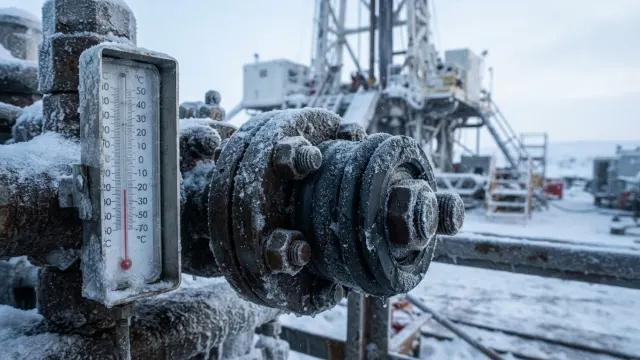

Северное исполнение стоит дороже на 20–60 % по материалу, но отказ уплотнения на буровой в 300 км от базы обходится в сотни раз дороже. Проектируйте от температуры хрупкости, а не от каталога.
