Плоские ремни для передачи мощности: конструкции, расчёт, монтаж и эксплуатация

Плоскоременная передача считается «архаикой» только теми, кто не работал с бумагоделательными машинами, деревообрабатывающими станками, вентиляторами дымососов и текстильным оборудованием. На скоростях 40–80 м/с клиновой ремень уже разрушается от центробежных сил, а плоский полиамидный ремень толщиной 1,2 мм спокойно работает годами. Ниже — инженерный разбор темы: от конструкции тягового слоя до типовых ошибок при стыковке.

Область применения и физика передачи

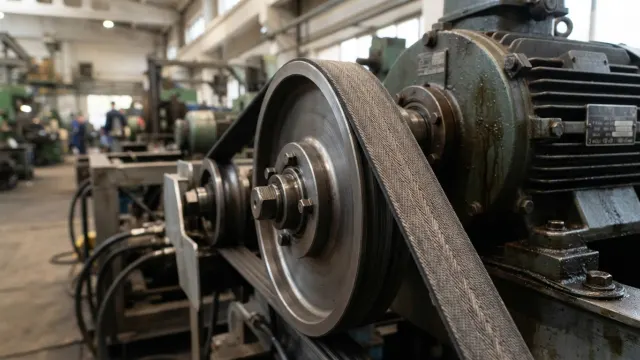

Плоский приводной ремень передаёт крутящий момент за счёт трения по гладкому ободу шкива. В отличие от клинового, здесь нет эффекта клина (приведённый коэффициент трения f' = f, а не f/sin(φ/2)), поэтому для передачи той же мощности требуется большее усилие натяжения или больший угол обхвата. Взамен получаем:

• КПД 0,96–0,98 — выше, чем у клиноремённой (0,92–0,96), за счёт малых потерь на деформацию изгиба;
• скорости до 100 м/с (полиамидные и арамидные ремни) против 25–35 м/с у классических клиновых;
• малый диаметр шкива при тонком ремне: отношение D_min/s для полиамида — от 60 до 100, что позволяет строить компактные приводы;
• работа на перекрещивающихся и полуперекрёстных осях (передача на 90° через направляющие ролики);
• предохранительный эффект: при заклинивании рабочего органа ремень проскальзывает, спасая редуктор.

Минусы честно: повышенная нагрузка на валы и подшипники (S_в ≈ 2·S₀·sin(α/2)), склонность к сбеганию при неточной установке шкивов, обязательное упругое скольжение 0,5–2 %, из-за чего передаточное отношение не строго постоянно.

Типы плоских ремней и материалы

Резинотканевые (ГОСТ 23831-79)

Классика отечественного машиностроения: прокладки из технической ткани БКНЛ-65, БКНЛ-65-2, ТА-100, ТК-100 (кордшнуровые — ТК-200-2) с резиновыми прослойками и обкладками. Типы:

• А — послойно завёрнутые, с резиновыми прослойками, для тяжёлых условий и ударных нагрузок;
• Б — послойно завёрнутые без прослоек, для средних нагрузок;
• В — спирально завёрнутые (нарезные), для лёгких приводов и малых скоростей.

Обкладки: резина класса Б (общего назначения), а также маслостойкие и морозостойкие исполнения. Рабочий диапазон стандартной резины — от −30 до +60 °С; для сушильных участков берут теплостойкие смеси на ЭПДМ (до +100…+120 °С).

Полиамидные и полиуретановые

Тяговый слой — плёнка полиамида-6 толщиной 0,25–1,0 мм, фрикционное покрытие — хромовая кожа, эластомер или каучук СКУ. Прочность на разрыв 60–100 Н/мм ширины при относительном удлинении 2 %. Именно эти ремни закрывают нишу высокоскоростных шпиндельных и текстильных приводов.

Хлопчатобумажные тканые и прорезиненные кордшнуровые

Ткань хлопчатобумажная приводная (ГОСТ 6982) и кордшнуровые ремни применяются там, где важна продольная жёсткость: сельхозтехника, зерноочистительные машины.

Кожаные (ГОСТ 18679)

Практически вытеснены синтетикой, но на реставрируемом оборудовании и в пищевых линиях с сухим контактом встречаются. Коэффициент трения по чугуну 0,3–0,4 — самый высокий среди «сухих» материалов.

Сравнение типов плоских ремней

Расчёт передачи: минимум формул, максимум практики

Базовое уравнение — формула Эйлера для тягового усилия: F_t = 2·S₀·(e^fα − 1)/(e^fα + 1), где S₀ — предварительное натяжение ветви, f — коэффициент трения, α — угол обхвата малого шкива в радианах.

Порядок расчёта в цеховой практике:

1. Определяем расчётную мощность: P_р = P·K_э, где K_э — коэффициент режима (1,0 для спокойной нагрузки, 1,3–1,6 для дробилок и поршневых компрессоров, 1,8 при реверсе).
2. Задаём диаметр малого шкива по условию D₁ ≥ (30…40)·s для резинотканевых и (60…100)·s для полиамидных.
3. Считаем скорость v = π·D₁·n/60 000, м/с. Оптимум для резинотканевых — 10–20 м/с.
4. Межосевое расстояние: a ≥ 1,5·(D₁+D₂) для открытой передачи; при a < 2·D₂ угол обхвата резко падает.
5. Угол обхвата: α₁ ≈ 180° − 57°·(D₂ − D₁)/a. Ниже 150° работать не следует — вводится натяжной ролик.
6. Ширина: b = P_р·1000/(v·[p]·C_α·C_v·C_θ), где [p] — допускаемая удельная окружная сила из таблицы, C — поправки на угол обхвата, скорость и наклон передачи.
7. Длину ремня определяем по L = 2a + π(D₁+D₂)/2 + (D₂−D₁)²/(4a), минус припуск на монтажное удлинение 1–2 % (для полиамида — по натяжению 0,8–1,2 % относительного удлинения).

Правило, которое спасло не один привод: натяжение задавайте не «по звуку» и не по прогибу, а по контрольным меткам. Нанесите на ненатянутый ремень две риски на расстоянии 1000 мм и натягивайте до разноса 1010 мм (1 %) для полиамида или 1015–1020 мм (1,5–2 %) для резинотканевого. Это единственный способ повторить заводское натяжение без динамометра.

Шкивы: чего не прощает плоский ремень

Шкивы по ГОСТ 17383-73: ширина обода B ≈ 1,1·b + 10 мм. Обязательна бочкообразность (выпуклость) обода — 0,3–1,5 % от ширины в зависимости от диаметра; именно она удерживает ремень по центру (эффект самоцентрирования по Ф. Ройло). Плоский обод допустим только на одном из шкивов пары, чаще на большем.

• Шероховатость рабочей поверхности Ra 2,5–3,2 мкм: слишком гладкая — проскальзывание, слишком грубая — абразивный износ обкладки;
• непараллельность валов — не более 0,25 мм на 1000 мм; осевое смещение шкивов — до 0,5 мм на 1000 мм межосевого;
• дисбаланс: при v > 30 м/с обязательна динамическая балансировка по G6,3;
• чугунные шкивы СЧ15 работают при v ≤ 30 м/с, выше — стальные сварные или алюминиевые.

Стыковка и сращивание

Бесконечные ремни надёжнее, но не всегда монтируемы. Способы соединения:

• Горячая вулканизация «на ус» — длина ступенчатого стыка 15–25 толщин; прочность 80–90 % от целого полотна, единственно допустимый вариант при v > 20 м/с;
• Холодная склейка двухкомпонентным полиуретановым клеем — 60–70 % прочности, для скоростей до 15 м/с;
• Механические соединители (проволочные крючки, пластинчатые замки) — быстро, но создают ударную зону, шум и ограничивают скорость 10–12 м/с; на прецизионных приводах запрещены.

Практика: на приводе дымососа ДН-12,5 замена механического замка на вулканизированный стык «на ус» снизила виброскорость подшипникового узла с 7,1 до 3,2 мм/с и увеличила ресурс ремня с 4 до 14 месяцев.

Типовые отказы и диагностика

• Глянцевая полированная рабочая поверхность и визг — недостаточное натяжение или замасливание. Обезжирить уайт-спиритом, устранить течь подшипника, добавить натяжение. Канифолить ремень — крайняя мера: смола ускоряет старение резины;
• Расслоение по кромке — перегрузка изгибом, диаметр шкива меньше допустимого;
• Сбегание ремня — отсутствие бочкообразности или перекос валов;
• Поперечные трещины на обкладке — озонное старение и УФ; хранить ремни в тёмном помещении при 0…+25 °С, влажности 50–80 %, вдали от электродвигателей (озон), в рулоне диаметром не менее 20 толщин, не более 3 лет (ГОСТ 23831 нормирует гарантийный срок хранения);
• Проскальзывание более 3 % — привод недогружен по натяжению; каждый лишний процент скольжения — это нагрев и потеря КПД.

Регламент обслуживания: контроль натяжения через 24–48 ч после запуска (приработочная вытяжка до 1,5 %), далее — раз в 500 моточасов; замер температуры шкива тепловизором (превышение над окружающей более 25 °С — сигнал проскальзывания).

Когда плоский ремень выгоднее клинового

Считайте плоскую передачу, если: окружная скорость выше 30 м/с; требуется передача на большое межосевое расстояние (до 12–15 м); нужен предохранительный эффект; критична нагрузка на подшипники консольного шкива (тонкий плоский ремень даёт меньшую массу и меньший опрокидывающий момент); есть требование к бесшумности. В остальных случаях — клиновые или поликлиновые ремни компактнее.
