Проектирование резиновых муфт: от расчёта нагрузок до выбора марки резины

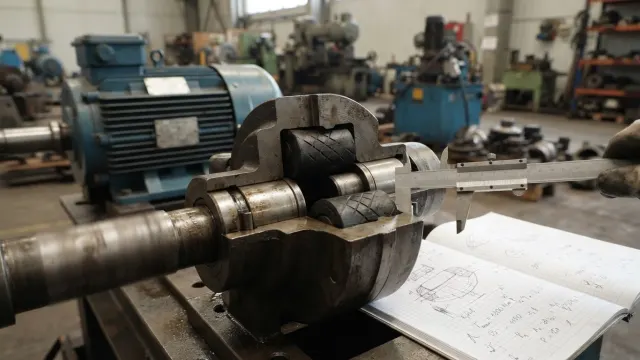

Резиновая (упруго-эластичная) муфта — единственный узел трансмиссии, который одновременно решает четыре задачи: передача крутящего момента, компенсация несоосности валов, демпфирование крутильных колебаний и электроизоляция валов. Ошибка в проектировании обычно проявляется не сразу, а через 300–2000 моточасов — расслоением упругого элемента, выкрашиванием резины из пальцевых втулок или «уходом» резонанса в рабочий диапазон оборотов. Ниже — инженерная методика, которой я пользуюсь при разработке муфт для насосных агрегатов, ДГУ и приводов конвейеров.

1. Исходные данные: что нужно собрать до эскиза

Проектирование начинается не с геометрии, а с паспорта нагрузок. Минимальный набор:

• Номинальный момент T_ном, Н·м = 9550·P(кВт)/n(об/мин).
• Пиковый и пусковой момент — для асинхронного двигателя с прямым пуском T_пуск = (2,0…2,5)·T_ном, для ДВС учитывается неравномерность вращения (для 4-цилиндрового дизеля коэффициент 1,8–2,2).
• Частота вращения и допустимая окружная скорость (для резинокордных элементов обычно ≤ 30–40 м/с).
• Несоосность: радиальная Δr, угловая Δα, осевая Δa. Реальные монтажные значения — 0,2–0,5 мм и 0,5–1° при монтаже «на глаз».
• Среда и температура: масло, озон, УФ, диапазон −45…+100 °C.
• Требуемая крутильная жёсткость C_t, Н·м/рад — задаётся из расчёта крутильной системы.

Расчётный момент

Классическая формула: T_расч = T_ном · K₁ · K₂ · K₃, где K₁ — коэффициент режима работы (1,0 — насос центробежный; 1,5–1,8 — поршневой компрессор; 2,0–2,5 — дробилка), K₂ — коэффициент числа пусков (1,0 при <10 пусков/ч; 1,3 при >30), K₃ — температурный коэффициент (при +80 °C для NBR — 1,3…1,5). На практике совокупный запас редко бывает менее 1,8.

2. Типы конструкций и когда какую применять

Втулочно-пальцевые (МУВП, ГОСТ 21424-93)

Гофрированные втулки из резины на стальных пальцах. Дёшево, ремонтопригодно, но компенсирующая способность мала (Δr до 0,3–0,4 мм), а демпфирование слабое — резина работает на сжатие в узкой зоне. Ресурс втулок в реальной эксплуатации 4000–8000 ч.

Муфты с торообразной оболочкой (ГОСТ Р 50894-96, «шинные»)

Резинокордная оболочка, работающая на сдвиг. Лучший вариант при значительной несоосности (Δr до 3–6 мм, Δα до 2–4°) и необходимости гасить пики. Недостаток — большие центробежные нагрузки на оболочку и осевые силы распора при кручении.

Кулачково-дисковые с эластичной звёздочкой

Звёздочка из полиуретана (СКУ-ПФЛ, твёрдость 80–98 Шор А) или NBR. Работа на сжатие, высокая передаваемая мощность на единицу габарита, беззазорность. Оптимально для сервоприводов и насосов.

Муфты с резиновой манжетой/призматическими элементами

Применяются в тяжёлых судовых и тепловозных передачах, где важна крутильная податливость 0,5–3° при номинале.

3. Расчёт упругого элемента

Для элементов, работающих на сжатие (пальцевые втулки), проверка ведётся по контактному давлению:

p = 2·T_расч / (z · D₀ · d_вт · l_вт) ≤ [p], где z — число пальцев, D₀ — диаметр расположения пальцев, d и l — диаметр и длина втулки. Для резины твёрдостью 65–75 Шор А [p] = 2,0–2,5 МПа (по ГОСТ 21424 — до 2 МПа).

Для элементов на сдвиг: τ = T/(2π·R²·b) ≤ [τ], где [τ] для массивной резины 0,4–0,8 МПа, для резинокорда — до 1,2 МПа. Динамический модуль сдвига G_дин ≈ (1,2…1,6)·G_стат, и именно динамический берётся в расчёт жёсткости.

Крутильная жёсткость кольцевого элемента на сдвиг: C_t = 2π·G·b·R³/h (h — толщина резинового слоя). Далее считаем собственную частоту системы: f = (1/2π)·√(C_t/J_прив). Правило: рабочая частота возбуждения должна отличаться от собственной не менее чем на 25–30 %, иначе резонанс разогреет резину и убьёт муфту за недели.

Практическое правило из цеха: тепловыделение в упругом элементе Q = 2π·f·T·φ·ψ, где ψ — коэффициент демпфирования (для NBR 0,8–1,2; для натурального каучука 0,2–0,4). Если внутренний нагрев поднимает температуру резины выше +80 °C, ресурс падает вдвое на каждые +10 °C. Поэтому в высокооборотных приводах я всегда закладываю НК-смеси с низким гистерезисом, а не «универсальный» бутадиен-нитрил.

4. Выбор эластомера

Материал определяет 70 % ресурса. Ориентиры по ГОСТ 7338-90 (пластины), ГОСТ 9833-73 (кольца), ТУ на формовые РТИ:

Критично контролировать остаточную деформацию сжатия (ОДС) по ГОСТ 9.029-74: для муфтовых элементов допустимо ≤ 25 % при 70 °C/24 ч. Также нормируйте относительное удлинение при разрыве (≥ 300 %) и сопротивление раздиру (≥ 40 кН/м) — именно раздир от кромки пальца запускает разрушение.

5. Металлоарматура и адгезия

Для привулканизованных элементов прочность связи резина-металл нормируется по ГОСТ 209-75 (отрыв) и должна быть не ниже 3,0–4,5 МПа. Технология: дробеструйная очистка Sa 2½, обезжиривание, двухслойный праймер типа «Хемосил 211 + 222», вулканизация 150–160 °C. Ошибка новичков — цинковое покрытие арматуры под привулканизацию: адгезия падает в 2–3 раза. Крепёж под резиной — только фосфатирование или горячее лужение.

6. Типовые ошибки проектирования

1. Расчёт только по номиналу без учёта пускового момента и числа пусков.
2. Игнорирование крутильного резонанса — муфта «правильная» по моменту, но система выходит на резонанс на холостых оборотах.
3. Толстая монолитная резина (> 15–20 мм) без секционирования: центр перегревается, начинается реверсия вулканизата.
4. Острые кромки арматуры без радиуса R ≥ 1,5–2 мм — концентратор раздира.
5. Неучёт набухания: NBR в масле даёт +5…12 % объёма, размеры втулок нужно закладывать с отрицательным допуском.
6. Отсутствие ограничителя (страховочного зацепления) в ответственных приводах — при разрыве резины теряется передача момента.

7. Проверка и приёмка

Обязательный минимум испытаний: статическая характеристика «момент–угол закручивания» (снимается на 3 циклах, берётся 3-й), динамическая жёсткость и коэффициент демпфирования, ресурсные испытания 10⁶–10⁷ циклов при 1,25·T_ном, балансировка по ГОСТ ИСО 1940-1 (класс G6,3 для общепромышленных, G2,5 — для турбомашин). Приёмка резины — по ГОСТ 270-75 (растяжение) и ГОСТ 263-75 (твёрдость).

Итог: грамотно спроектированная резиновая муфта — это связка «расчётный момент × динамическая жёсткость × тепловой баланс × правильный эластомер». Пропуск любого из четырёх пунктов превращает демпфер в расходник.
