Производство резиновых фасонных изделий: технология, материалы, контроль качества

Фасонное резиновое изделие — деталь сложной пространственной формы, получаемая в пресс-форме: колпачки, пыльники, отбойники, буферы, диафрагмы, крышки, сальниковые манжеты нестандартной геометрии, амортизаторы, втулки с металлической арматурой. В отличие от прокладок (вырубка из листа по ГОСТ 7338) и уплотнительных профилей (экструзия), фасонка требует индивидуальной оснастки и точного расчёта усадки.

С чего начинается производство: рецептура резиновой смеси

Ошибка №1 в заказе фасонных РТИ — указание «резина маслобензостойкая» без каких-либо параметров. На практике под этим определением скрывается десяток рецептур с ресурсом от 6 месяцев до 15 лет. Инженерное задание должно содержать минимум пять параметров: тип каучука, твёрдость по Шору А (ГОСТ 263), рабочий температурный интервал, среду и требуемую степень остаточной деформации сжатия (ГОСТ 9.029).

Базовые группы каучуков, с которыми работает серийное производство:

• NBR (СКН-18, СКН-26, СКН-40) — бутадиен-нитрильный. Рабочая лошадка для масел и топлив. Чем выше содержание акрилонитрила (число в марке), тем выше маслостойкость и хуже морозостойкость.
• EPDM (СКЭПТ) — стойкость к озону, пару, горячей воде, гликолям, ультрафиолету. Категорически несовместим с нефтяными маслами.
• CR (наирит) — компромисс: атмосферостойкость + умеренная маслостойкость, огнестойкость.
• VMQ (силикон) — от −60 до +250 °C, но низкая прочность на разрыв (4–9 МПа) и слабая стойкость к истиранию.
• FKM (СКФ-26, «витон») — агрессивные среды, +200…+250 °C. Дорог, применяется точечно.
• NR/SBR — высокая эластичность и износостойкость для отбойников и амортизаторов, где нет масла.

Готовые группы резин удобно задавать по ГОСТ 7338-90, ГОСТ 9833-73 (кольца), а для формовых деталей — по ТУ 38.105376 и аналогам, где нормируются 7-ИРП-1068, ИРП-1287, В-14, 51-1481 и др.

Таблица выбора материала под задачу

Методы формования фасонных изделий

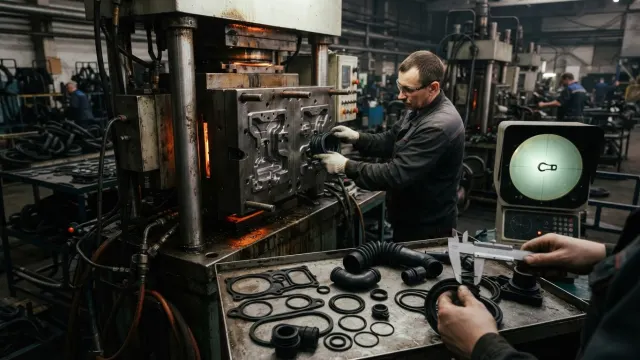

Компрессионное прессование

Заготовку (шприцованный «блинчик» или «шнурок») рассчитанной массы закладывают в открытую форму, пресс смыкает плиты, идёт вулканизация под давлением 8–20 МПа. Метод оптимален для партий от 50 до 20 000 шт., крупногабаритных деталей и дорогих смесей (минимальные потери на литники). Минус — облой по линии разъёма и разброс массы заготовки ±3 %.

Литьевое прессование (трансферное)

Смесь продавливается из загрузочной камеры через литниковые каналы в закрытую полость. Даёт стабильную плотность, отлично работает с металлоарматурой (не сдвигает вставки), сокращает время вулканизации на 20–30 % за счёт разогрева смеси при течении.

Инжекционное литьё (LSR и твёрдые смеси)

Серии от 30 000 шт., цикл 40–90 с, безоблойные конструкции форм. Экономически оправдано только при амортизации формы стоимостью 400 тыс. – 2 млн ₽ на большой тираж.

Практическое правило из цеха: не заказывайте многогнёздную форму под первую партию. Сделайте 1–2 гнезда, отработайте усадку и режим вулканизации на реальной смеси, снимите размеры на партии 100 шт. — и только потом тиражируйте гнёзда. Переделка 16-гнёздной формы из-за неверно принятой усадки 1,5 % вместо 2,3 % обходится дороже всей оснастки.

Оснастка: где закладывается качество

Пресс-форма для РТИ — это 60 % успеха. Ключевые решения, которые обсуждаются до раскроя стали:

1. Усадка. Для NBR — 1,8–2,5 %, EPDM — 2,0–3,0 %, силикона — 2,5–3,5 %, FKM — до 3,5 %. Величина зависит от степени наполнения смеси мелом/техуглеродом, поэтому усадка определяется по конкретной рецептуре, а не по справочнику.
2. Линия разъёма. Ведём её по некритичным поверхностям. Требование «отсутствие облоя на уплотняющей кромке» должно стоять в чертеже.
3. Выпоры и вентиляция. Отсутствие воздуховыпускных каналов даёт недоливы и «поджоги» (браковочный признак — тёмное подгоревшее пятно в глухом углу детали).
4. Материал формы. Сталь 40Х, 45 — для средних серий; 4Х5МФС с азотированием и хромированием — для абразивных наполненных смесей и тиражей 100 000+.
5. Обрезной угол. Специальная кромка в форме позволяет удалять облой холодом (криогенная зачистка при −70…−120 °C) без риска повредить деталь.

Вулканизация и её параметры

Классический режим для NBR: 150–170 °C, 3–12 мин в зависимости от толщины. Правило теплового расчёта: на каждый миллиметр толщины стенки закладывайте ~1 минуту прогрева сверх времени оптимума по реометрической кривой (реометр MDR, ГОСТ Р 54547). Точка t90 из реограммы — базовое время вулканизации, недовулканизация даёт липкую поверхность и высокую остаточную деформацию, перевулканизация — реверсию прочности у NR.

Толстостенные детали (отбойники 40–80 мм) требуют ступенчатого режима либо доотверждения в термошкафу. Силиконы и FKM почти всегда проходят вторичную вулканизацию (постотверждение): 4–24 ч при 200–230 °C для удаления летучих и стабилизации компрессионного набора.

Металлорезиновые изделия и подготовка арматуры

Виброопоры, сайлентблоки, крышки с обоймой требуют прочного крепления резины к металлу. Порядок операций, который нельзя сокращать:

• дробеструйная обработка или пескоструй до Sa 2,5, шероховатость Ra 3,2–6,3;
• обезжиривание (ацетон, нефрас), сушка;
• нанесение двухслойного адгезива типа Chemosil 211 + 411 (или отечественных аналогов на основе хлорнаирита), сушка 30–60 мин;
• закладка в форму не позднее 8–24 ч после праймирования.

Контроль — отрыв по ГОСТ 209-75: разрушение должно идти по резине, а не по границе с металлом. Наличие «зеркала» металла в зоне отрыва — брак адгезии.

Допуски, контроль и типовые дефекты

Размеры формовых РТИ нормируются по ГОСТ 25349-2016 (классы точности 1, 2, 3). Для нормальной точности (класс 2) на размере 50 мм допуск составляет порядка ±0,5–0,8 мм — требовать от резины машиностроительного h8 бессмысленно. Стандартный контрольный пакет:

• твёрдость по Шору А — ГОСТ 263-75;
• условная прочность и относительное удлинение — ГОСТ 270-75;
• остаточная деформация сжатия — ГОСТ 9.029-74;
• изменение массы/объёма в среде — ГОСТ 9.030-74;
• морозостойкость по эластическому восстановлению — ГОСТ 13808.

Частые дефекты и их причины: недолив (мало заготовки, нет вентиляции), пористость (влажный мел, низкое давление), расслоение (загрязнение заготовки), «мраморность» (несовместимые смеси на одном оборудовании), трещины при извлечении (недовулканизация, отсутствие уклонов 0,5–1°).

Экономика: когда фасонка оправдана

Практический ориентир: при партии до 30 шт. дешевле точить деталь из полиуретанового блока или клеить из листа; от 50 шт. пресс-форма начинает окупаться. Стоимость простой одногнёздной формы — 25–80 тыс. ₽, многогнёздной с арматурой — 150–600 тыс. ₽. Доля оснастки в цене детали при тираже 1000 шт. составляет 15–40 %, при 10 000 шт. — менее 5 %.
