Производство резиновых манжет: технология, материалы и контроль качества

Резиновая манжета — это уплотнительное изделие, от которого зависит герметичность вала, штока или подвижного соединения. За внешней простотой стоит сложный технологический процесс: ошибка в рецептуре смеси или режиме вулканизации превращает деталь с ресурсом 10 000 часов в расходник, который потечёт через месяц. В этой статье разберём производство армированных манжет вращательного действия (по ГОСТ 8752-79) и уплотнений для гидроцилиндров с инженерной точки зрения.

Что такое резиновая манжета и где она работает

Манжета — это кольцевое уплотнение с рабочей губкой (кромкой), которая прижимается к сопрягаемой поверхности. Основные типы, которые выпускает промышленность:

• Манжеты армированные для валов (ГОСТ 8752-79) — с металлическим каркасом и браслетной пружиной, уплотняют вращающиеся валы редукторов, насосов, электродвигателей.
• Манжеты уплотнительные для гидравлических устройств (ГОСТ 14896-84) — шевронные, U-образные, для штоков и поршней гидроцилиндров.
• Манжеты для пневматики — работают на низких давлениях с воздушными средами.

Ключевые рабочие параметры, которые задают всю технологию: окружная скорость вала (до 20 м/с), давление (от 0,05 до 40 МПа у гидравлики), температура (-60…+200 °C) и тип рабочей среды — масло, вода, топливо, кислота.

Выбор эластомера: с чего начинается качество

Марку резины подбирают под среду и температуру. Это первое инженерное решение, определяющее ресурс. На практике применяют следующие группы каучуков:

Практическое правило: NBR нельзя ставить в контакт с тормозной жидкостью на гликолевой основе, а EPDM — с нефтяными маслами. Ошибка совместимости эластомера и среды — причина примерно каждого третьего отказа уплотнений, которые я разбирал на рекламациях.

Технология производства армированных манжет

1. Приготовление резиновой смеси

Каучук смешивают с ингредиентами по рецептуре: вулканизующий агент (сера или пероксиды), ускорители, активаторы (оксид цинка, стеариновая кислота), наполнители (технический углерод разных марок — П234, П514), пластификаторы и противостарители. Смешение идёт в резиносмесителе закрытого типа или на вальцах. Критичны точность дозировки (отклонение по сере не более ±0,05 масс. частей) и температура — перегрев вызывает подвулканизацию (скорчинг), после чего смесь непригодна.

2. Подготовка армирующего каркаса

Металлический каркас из стали (обычно 08кп, 08пс) штампуют, обезжиривают и наносят слой клея-адгезива (например, типа «Хемосил» или отечественных аналогов «Термит»). От качества подготовки поверхности зависит прочность связи «резина-металл» — по нормам не менее 3,5 Н/мм при отслаивании. Пропуск операции обезжиривания = отслоение резины от каркаса под нагрузкой.

3. Формование и вулканизация

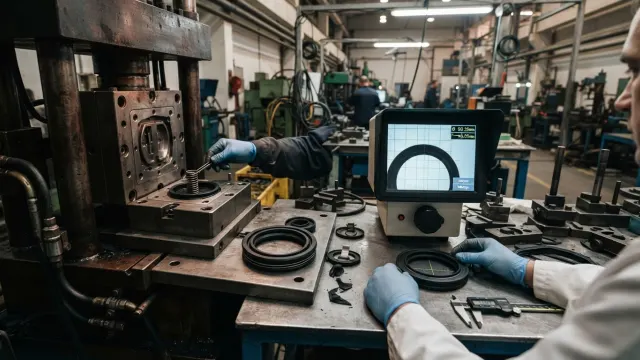

Основной метод для манжет — компрессионное (прессовое) или литьевое формование в пресс-формах на гидравлических вулканизационных прессах. Заготовку смеси и каркас закладывают в форму, затем идёт вулканизация под давлением 10–15 МПа при температуре 150–180 °C. Время выдержки — от 3 до 15 минут в зависимости от толщины и марки резины.

Именно на этом этапе формируются сшивка молекул каучука и итоговые свойства: твёрдость (обычно 60–80 по Шору А для манжет), эластичность, остаточная деформация. Недовулканизация даёт липкую слабую губку, перевулканизация — хрупкость и трещины.

4. Финишные операции

• Обрезка облоя (грата) — механически или методом криогенной галтовки в жидком азоте для чистой кромки.
• Установка браслетной пружины в манжеты вращения — она обеспечивает постоянный радиальный поджим губки к валу.
• Контроль рабочей кромки — острота и отсутствие дефектов губки определяют герметичность.

Контроль качества и испытания

Готовые манжеты проходят контроль по ГОСТ. Проверяют:

1. Геометрию — диаметры, ширину, натяг губки (микрометром, проекторами).
2. Твёрдость по ГОСТ 263-75 (твердомер Шора).
3. Условную прочность и относительное удлинение при разрыве по ГОСТ 270-75 на разрывной машине.
4. Остаточную деформацию сжатия — ключевой показатель ресурса уплотнения.
5. Стойкость в среде — изменение массы и объёма после выдержки в рабочей жидкости.
6. Герметичность — на стендах вращения с имитацией давления.

Для ответственных партий проводят ускоренные ресурсные испытания на стенде: вал вращается на рабочей скорости при заданной температуре масла, фиксируют момент появления течи. Хорошая NBR-манжета проходит 500+ часов без утечки.

Типичные дефекты производства и их причины

• Пузыри и раковины — влага в смеси или недостаточное давление прессования.
• Недопрессовка — мало материала в форме, губка не оформлена.
• Отслоение резины от каркаса — плохая адгезионная подготовка.
• Трещины кромки — перевулканизация или неверный противостаритель.
• Разнотвёрдость — неоднородность смеси, нарушение режима смешения.

Практические советы по выбору и заказу манжет

Из двадцатилетней практики несколько рекомендаций для инженеров-заказчиков:

• Всегда указывайте не только типоразмер, но и рабочую среду, температуру и скорость вала — это позволяет производителю подобрать правильную смесь.
• Для валов с окружной скоростью выше 10 м/с шероховатость шейки вала должна быть Ra 0,2–0,63 мкм — иначе даже идеальная манжета быстро износится.
• Не экономьте на FKM там, где температура масла реально доходит до 150 °C: NBR при такой температуре «дубеет» за сотни часов.
• Требуйте паспорт качества с указанием марки резины и результатов испытаний — это защита от контрафакта.

Производство резиновых манжет — это дисциплина точности: рецептура, чистота каркаса и режим вулканизации взаимосвязаны. Соблюдение технологии и требований ГОСТ превращает простое кольцо резины в надёжное уплотнение с многолетним ресурсом.
