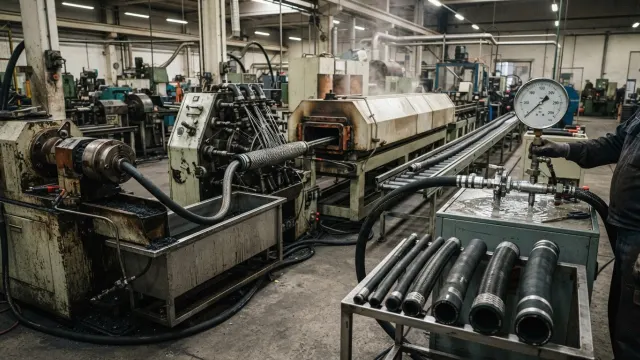

Производство резиновых шлангов: от рецептуры смеси до испытаний давлением

Рукав (шланг) — одно из самых нагруженных РТИ: он одновременно работает на внутреннее давление, вакуум, изгиб, вибрацию, температуру и химическую агрессию среды. Именно поэтому цена ошибки в технологии здесь выше, чем у прокладки или манжеты: разрыв напорного рукава на 40 бар — это травма оператора, а не просто брак. Ниже — реальная производственная цепочка, как она выглядит на заводе РТИ, с материалами, режимами и типовыми дефектами.

Конструкция шланга: три функциональных слоя

Практически любой рукав, кроме простейшего поливочного, состоит из трёх элементов:

• Внутренняя камера — контактирует со средой. Материал выбирается по химстойкости: NBR (бутадиен-нитрильный) для масел и топлива, EPDM для воды, пара и тормозных жидкостей на гликолевой основе, CR (неопрен) для универсальных задач, IIR/бутил для газонепроницаемости, силикон (VMQ) для горячего воздуха до +200 °C, FKM для агрессивной химии и топлив с высоким содержанием спиртов.
• Силовой каркас (армирование) — нитяная оплётка/навивка (полиэфир, полиамид, вискоза, арамид) или металлокорд из латунированной проволоки Ø0,25–0,50 мм. Именно каркас определяет рабочее давление и запас прочности.
• Наружный слой — защита от озона, УФ, истирания и механики. Здесь почти всегда EPDM, CR или CSM: NBR на улице растрескается за сезон из-за озонного старения.

Между слоями закладывается промежуточный резиновый слой (при двух и более оплётках) и обязательно обеспечивается адгезия «резина–текстиль» через пропитку корда системой РФС (резорцин-формальдегид-латекс).

Этап 1. Приготовление резиновой смеси

Всё начинается с рецептуры. Типовая рецептура камерного слоя NBR-рукава (в массовых частях на 100 частей каучука, phr):

• каучук БНКС-28 АМН — 100
• техуглерод N550/N330 — 45–60 (определяет твёрдость и модуль)
• пластификатор ДБФ/ДОФ или эфир себациновой кислоты — 10–15
• оксид цинка — 5, стеариновая кислота — 1,5
• сера — 1,5–2,0, ускорители ТМТД/сульфенамид Ц — 1,0–2,0
• противостаритель (Диафен ФП, ацетонанил Н) — 1,5–2,0

Смешение — в резиносмесителе закрытого типа (РСВД-250/РС-71) в две стадии: маточная смесь при 140–160 °C, затем ввод вулканизующей группы на вальцах при температуре не выше 105 °C, иначе получите подвулканизацию (скорчинг) и «мёртвый» брак на экструдере. Контроль каждой партии — по реометру (MDR): t_s2, t₉₀, M_L, M_H, плюс вязкость по Муни (ML 1+4, 100 °C). По ГОСТ 270 проверяют условную прочность и относительное удлинение, по ГОСТ 263 — твёрдость по Шору А.

Практическое правило цеха: если время подвулканизации t_s2 при 120 °C меньше 8 минут — смесь на длинную экструзию не пускать. Вы потеряете не одну заготовку, а весь узел головки экструдера и полсмены на чистку.

Этап 2. Экструзия камеры

Червячная машина (МЧХ/МЧТ 90×12D) с холодным питанием выдавливает внутренний слой. Ключевые параметры:

• температуры по зонам: 60/70/80 °C, головка 85–95 °C;
• степень усадки закладывается в размер дорна и матрицы — для NBR обычно 2–4 % по диаметру;
• непрерывный лазерный контроль наружного диаметра и эксцентриситета стенки.

Дорновая и бездорновая технологии

При дорновом методе заготовка надевается на металлический или гибкий полимерный дорн, обработанный антиадгезивом. Это даёт идеально гладкий калиброванный внутренний канал — обязательное требование для гидравлических рукавов высокого давления по ГОСТ 6286 и EN 853/856. Бездорновая технология дешевле и позволяет делать непрерывные бухты по 40–100 м, но допуск по внутреннему диаметру шире. Мой опыт: для рукавов до DN25 с рабочим давлением до 100 бар бездорновая линия полностью оправдана, выше — только дорн.

Этап 3. Армирование

Три базовых способа наложения каркаса:

1. Оплётка (оплёточные машины на 24/36/48 шпуль) — угол укладки нитей близок к «нейтральному» 54°44′. Отклонение угла на 3–4° меняет поведение рукава под давлением: он начинает либо удлиняться, либо сокращаться, что рвёт соединение с наконечником.
2. Навивка (спиральная, 4 или 6 слоёв) — для рукавов сверхвысокого давления 350–450 бар и импульсных нагрузок.
3. Обмотка тканью прорезиненной — для рукавов низкого давления, пара, всасывания (плюс проволочная спираль для сохранения формы при вакууме).

Этап 4. Наложение наружного слоя и вулканизация

Наружный слой наносится вторым экструдером (кросс-хед) или обмоткой каландрованной лентой. Далее — вулканизация, три основных схемы:

• В автоклаве с бинтованием мокрым лавсановым бинтом: 145–155 °C, 30–60 мин, пар 0,4–0,5 МПа. Даёт характерный рифлёный след от бинта.
• В свинцовой оболочке (прессование свинца) — классика для рукавов высокого давления, идеальная геометрия, но тяжёлая и экологически неудобная технология.
• Непрерывная вулканизация в среде расплава солей (LCM) или горячего воздуха с ИК-нагревом — для длинномерных бухт малых диаметров.

Степень вулканизации контролируется по t₉₀ с поправкой на теплопроводность пакета: реальное время в автоклаве обычно составляет 1,8–2,5×t₉₀ лабораторного образца.

Сравнение типов рукавов и технологий

Контроль качества и типовые дефекты

Обязательная программа испытаний готовой партии:

• гидроиспытание давлением 1,5–2,0 от рабочего с выдержкой 3–10 мин (100 % изделий для РВД);
• испытание на разрушающее давление — не менее 3–4 крат от рабочего, выборочно;
• импульсные испытания РВД: 150–200 тыс. циклов при 133 % рабочего давления и +100 °C;
• адгезия между слоями по ГОСТ 6768 — норма не ниже 2,0–3,5 кН/м;
• изменение массы и объёма после выдержки в СЖР-1/СЖР-3 по ГОСТ 9.030;
• озоностойкость по ГОСТ 9.026, старение по ГОСТ 9.024.

Дефекты, которые видно сразу

• Пористость камеры — влага в наполнителе или недосушенный техуглерод; лечится сушкой ингредиентов и вводом оксида кальция (5 phr).
• Отслоение оплётки — плохая пропитка корда РФС или превышен срок хранения обрезиненного корда (обычно 5–7 суток).
• Овальность и разностенность — износ дорна/матрицы, неверная центровка головки.
• «Дутики» под наружным слоем — запертый воздух; решается прокалыванием (перфорацией) наружного слоя иглами перед вулканизацией.

Совет из практики: при приёмке партии рукавов всегда режьте один образец поперёк и смотрите срез под лупой. Смещение оплётки к наружной поверхности более чем на 30 % толщины стенки — приговор партии, даже если гидроиспытание она прошла. При циклике такой рукав живёт в 3–5 раз меньше расчётного.

Что учитывать при заказе производства

Формируя ТЗ на изготовление шланга, укажите не «резиновый шланг 20 мм», а полный набор данных: среду и её концентрацию, рабочее и пиковое давление, температуру среды и окружающего воздуха, минимальный радиус изгиба, требуемый срок службы, тип наконечников и способ обжима, наличие электропроводности (антистатика для топлива — обязательный медный проводник или сажевый токопроводящий слой с сопротивлением ≤10⁶ Ом). Это сокращает цикл разработки с 2–3 месяцев до 3–4 недель и снимает 90 % споров по рекламациям.
