Резиновые кронштейны для трубопроводов: конструкция, материалы и подбор

Резиновые кронштейны — ключевой элемент крепления трубопроводов, где помимо удержания массы трубы требуется гашение вибраций, компенсация температурных удлинений и электроизоляция. В отличие от жёстких стальных хомутов, эластомерные опоры работают как демпфер, продлевая срок службы как самой трубы, так и соседнего оборудования (насосов, компрессоров, теплообменников).

Назначение и принцип работы

Резиновый кронштейн (виброопора трубопровода, эластомерный хомут) выполняет одновременно несколько функций:

• восприятие вертикальной и горизонтальной нагрузки от массы трубы с транспортируемой средой;
• изоляция корпусного шума и вибраций от насосных агрегатов (частоты 20–200 Гц);
• компенсация линейных удлинений при перепадах температуры (актуально для систем ГВС, паропроводов низкого давления);
• предотвращение электрохимической коррозии за счёт диэлектрического разделения трубы и металлоконструкции;
• защита изоляционного покрытия трубы от продавливания.

Принцип работы основан на способности эластомера к обратимой деформации: при циклической нагрузке резина работает в области линейных упругих деформаций (обычно 8–15% от исходной толщины), рассеивая часть энергии в виде тепла (гистерезисные потери).

Конструктивные исполнения

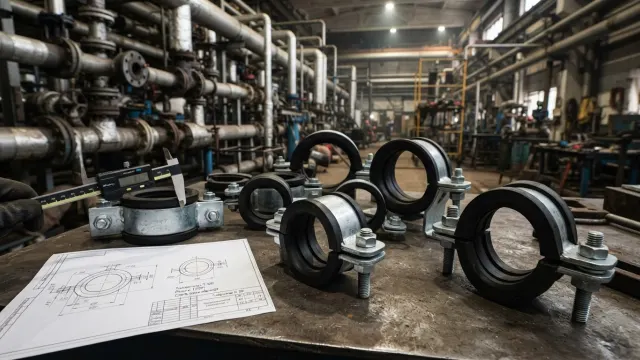

Хомутовые кронштейны с резиновой вставкой

Стальной хомут (сталь 08кп, оцинковка либо нержавейка AISI 304) с внутренним резиновым профилем толщиной 3–8 мм. Применяются для DN 15–500 мм в системах отопления, водоснабжения, вентиляции. Наиболее распространённый тип по ГОСТ Р 56927-2016.

Полностью резиновые (резинометаллические) опоры

Массивный резиновый блок с вулканизированными металлическими пластинами. Используются под магистральные трубопроводы большого диаметра, где требуется восприятие статической нагрузки от 500 кг до 5 тонн на опору.

Подвесные виброизоляторы

Подвесы типа ВИ, DVA с резиновым или резинокордным элементом — для потолочного крепления трубопроводов инженерных систем зданий.

Марки резин и области применения

Выбор эластомера определяется рабочей средой, температурой и требованиями к стойкости. Ниже — рабочая сводка, которой я пользуюсь при подборе:

Практическое правило: если по паспорту среда — вода до 95 °C, не ставьте NBR «на всякий случай». Нитрил в горячей воде набухает и теряет твёрдость за 6–12 месяцев. Для ГВС и теплотрасс — только EPDM или ИРП соответствующей группы.

Нормативная база

• ГОСТ Р 56927-2016 — опоры и подвески трубопроводов;
• ГОСТ 32388-2013 — трубопроводы технологические, нормы проектирования опор;
• ГОСТ 7338-90 — пластины резиновые и резинотканевые (сырьё для вставок);
• СП 60.13330.2020 — отопление, вентиляция, кондиционирование (требования к виброизоляции);
• ГОСТ ISO 1817-2016 — определение стойкости резины к жидкостям.

Как подобрать резиновый кронштейн: методика

1. Определите нагрузку на опору. Учитывается масса трубы + масса среды + масса изоляции + гидроудар (коэффициент 1,3–1,5). Шаг опор для стальных труб — по СП 73.13330.
2. Уточните температуру и среду. По таблице выше выберите марку эластомера с запасом 20–30 °C.
3. Проверьте диаметр. Внутренний размер хомута с учётом сжатия резины должен обеспечивать плотный охват без выдавливания вставки.
4. Оцените требуемую виброизоляцию. Для насосных станций собственная частота опоры должна быть в 3–5 раз ниже частоты возмущения.
5. Проверьте коррозионное исполнение металла — для влажных и агрессивных сред только оцинковка горячим методом или нержавейка.

Типовые ошибки монтажа

• Перетяжка болтов хомута — резина «выдавливается», толщина падает до 1–2 мм, виброизоляция теряется. Момент затяжки — по инструкции производителя, обычно 8–15 Н·м для М8.
• Установка хомутов вплотную к сварным швам и фланцам — не остаётся хода для термокомпенсации.
• Использование ТМКЩ на маслосодержащих средах — резина деструктирует за 2–3 месяца.
• Отсутствие направляющих и неподвижных опор на длинных участках — вся нагрузка ложится на резиновые хомуты, они «плывут».

Срок службы и обслуживание

При правильном подборе марки резины и соблюдении режимов эксплуатации ресурс резиновых кронштейнов составляет:

• ИРП, ТМКЩ в системах ХВС/ГВС — 10–15 лет;
• EPDM в теплосетях — 15–25 лет;
• NBR/МБС на маслопроводах — 7–10 лет;
• Силикон на высокотемпературных линиях — до 20 лет.

Основной признак необходимости замены — потеря эластичности (твёрдость выросла более чем на 10 единиц Шор А), появление трещин по ГОСТ 9.026 либо остаточная деформация свыше 25%.
