Резиновые уплотнители для трубопроводов: марки резин, стандарты, расчёт и практика монтажа

Резиновый уплотнитель в трубопроводе — элемент, который в спецификации занимает одну строку, а в аварийном акте фигурирует как первопричина в 60–70% случаев негерметичности разъёмных соединений. Причина почти всегда одна: подбор велся по геометрии (диаметр, сечение), а не по совокупности «среда — температура — давление — тип соединения — динамика». Ниже — инженерная методика выбора, проверенная на водоканальных сетях, нефтепромысловых коллекторах и технологических линиях пищевых производств.

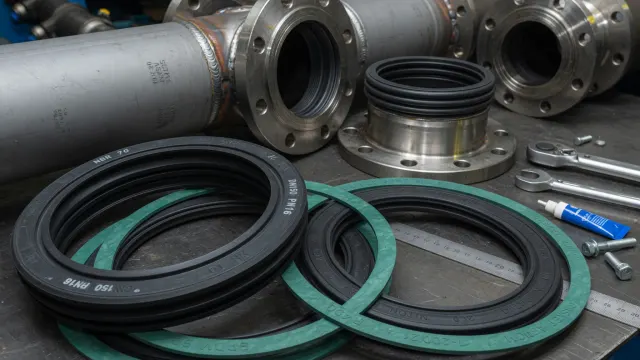

Типы резиновых уплотнителей для трубопроводных систем

Конструктивно все уплотнения трубопроводов делятся на несколько групп, и путать их сферы применения нельзя.

• Кольца круглого сечения (O-ring) — ГОСТ 9833-73 / ИСО 3601-1, для фланцевых канавок, штуцерных и муфтовых соединений, гидравлики. Сечения 1,4–8,5 мм, внутренние диаметры до 1000 мм.
• Уплотнительные кольца раструбных соединений — для чугунных (ВЧШГ), железобетонных, керамических и полимерных труб. Профили типа «Тайтон», «Форшрит», манжеты по ГОСТ 6968-76 и ГОСТ Р 58121.2. Работают на самоуплотнении: рост давления в трубе увеличивает контактное давление на резине.
• Плоские прокладки фланцевых соединений — ГОСТ 15180-86 (размеры) на резину по ГОСТ 7338-90 (ТМКЩ, МБС, пищевая), для Ру до 1,6 МПа.
• Манжеты и сальниковые уплотнения — ГОСТ 6678-72, ГОСТ 14896-84 для штоков задвижек и запорной арматуры.
• Резинокордные и армированные компенсаторы — виброизолирующие вставки, гасящие пульсации насосов и температурные удлинения.
• Уплотнители для муфт Гибо, ремонтных хомутов и обжимных фитингов — профильные ленты и манжеты из EPDM/NBR.

Марки резин: что реально определяет ресурс

Название «резина» ничего не говорит о свойствах — работает конкретный каучук и рецептура смеси. Ключевые группы эластомеров для трубопроводов:

SBR / NR (изопреновые и бутадиен-стирольные)

Дешёвые смеси общего назначения, типовая марка — ТМКЩ (тепло-морозо-кислото-щёлочестойкая) по ГОСТ 7338-90, диапазон −45…+80 °C. Отлично держат воду и слабые растворы, но полностью непригодны для масел, топлива и озонированной воды. В сетях холодного водоснабжения ресурс — 10–15 лет, в горячей воде выше 90 °C деструктируют за сезон.

EPDM (СКЭПТ)

Рабочая лошадка водоснабжения, теплосетей и питьевых систем. Диапазон −50…+120 °C (перегретый пар кратковременно до +150 °C), превосходная озоно- и УФ-стойкость, стойкость к гипохлориту и хлораминам. Именно EPDM применяется в кольцах ВЧШГ-труб по ГОСТ ISO 2531 и в санитарной арматуре с допуском по СанПиН. Категорически не совместим с нефтепродуктами — набухает на 150–200%.

NBR (бутадиен-нитрильный, СКН)

Стандарт для нефти, дизтоплива, масел, гидравлических жидкостей. Марки ИРП-1068, ИРП-1287, В-14, 7-В-14, 7-ИРП-1068, кольца по ГОСТ 9833-73/ГОСТ 18829-73 (группы 2, 3, 4). Диапазон −30…+100 °C, для морозостойких смесей (СКН-18) — до −55 °C. Содержание акрилонитрила 18–40% прямо определяет баланс «маслостойкость / морозостойкость».

FKM (фторкаучук, СКФ-26, Viton)

Для агрессивных сред, ароматики, кислот, температур до +200…+250 °C. Марки ИРП-1287, ИРП-1225, 51-1481. Цена в 8–15 раз выше NBR, поэтому применяют точечно: узлы отбора проб, паровые линии, химтехнология.

Силикон (VMQ) и MVQ

−60…+250 °C, физиологическая инертность, но низкая механическая прочность (5–9 МПа) и слабая стойкость к пару под давлением. Применим на статике пищевых и фармацевтических линий (молочные соединения DIN 11851), не применим на воде под давлением при пульсациях.

Сравнительная таблица выбора эластомера

Расчётные параметры: не «на глаз»

Три цифры, которые обязан знать проектировщик уплотнительного узла:

1. Степень сжатия (обжатие). Для статики O-ring: 15–25% от сечения; для динамики (штоки задвижек) — 10–15%. Ниже 12% на статике — риск протечки при термоциклировании, выше 30% — ускоренная релаксация напряжений.
2. Заполнение канавки. Оптимум 70–85% объёма. При 100% и нагреве резина, имеющая коэффициент теплового расширения в 10 раз выше стали, выдавит кольцо и разрушит соединение.
3. Твёрдость по Шору А. До 5 МПа — 60–65 ед.; 5–20 МПа — 70–80 ед.; свыше 20 МПа — 80–90 ед. плюс защитные (антиэкструзионные) кольца из фторопласта. Испытание — ГОСТ 263-75, остаточная деформация сжатия — ГОСТ 9.029-74.

Практическое правило, выработанное за 20 лет: уплотнитель подбирается не под трубу, а под самую агрессивную комбинацию режимов, включая аварийные и промывочные. Классический провал — EPDM-кольца в системе отопления, которую раз в год промывают дизельным «раскоксовывающим» составом. Резина отработает 8 лет и «умрёт» за 4 часа промывки. Всегда запрашивайте у эксплуатации регламент химических промывок — он важнее паспортного давления.

Монтаж: где теряется 80% ресурса

Даже правильная марка не спасёт при грубом монтаже. Обязательные операции:

• Очистка канавки и раструба от песка и цементного молока — одна песчинка 0,5 мм гарантирует свищ на раструбе ВЧШГ DN300.
• Смазка: только совместимая. Для EPDM — силиконовые или мыльные смазки на водной основе (никогда солидол и литол — минеральная база разрушит кольцо). Для NBR допустимы минеральные смазки.
• Контроль перекоса фланцев: непараллельность более 0,3 мм на DN100 даёт неравномерное обжатие и «продув» по тонкой стороне.
• Затяжка фланцевых прокладок — крест-накрест, в 3 прохода, с моментным ключом. Для резины по ГОСТ 15180 удельное давление 8–15 МПа; перетяжка выдавливает прокладку в проходное сечение.
• Не растягивать раструбное кольцо более чем на 5% — микротрещины появятся позже, под давлением.

Хранение и срок службы

По ГОСТ 9.014-78 и ГОСТ 5.1837-73 гарантийный срок хранения РТИ — от 3 до 6 лет в зависимости от каучука (для NBR обычно 4 года, для EPDM/FKM — до 8–10 лет), при температуре 0…+25 °C, влажности 45–75%, в темноте, без контакта с медью и марганцем и вдали от источников озона — электродвигателей и сварочных постов. Кольца хранят без натяжения и перегиба. Расчётный срок службы уплотнения в раструбе водопровода из ВЧШГ — 50 лет (ISO 4633), фланцевой прокладки в теплосети — 5–8 лет, O-ring в гидравлике высокого давления — 2000–5000 моточасов.

Типовые дефекты и их диагностика

• Сетка мелких трещин по наружному радиусу — озонное старение, нужна замена на EPDM или смесь с антиозонантами.
• Кольцо увеличилось в объёме, стало мягким и липким — химическая несовместимость (набухание), ошибка выбора каучука.
• «Заусенец» на кромке, выдавленный в зазор — экструзия: превышено давление либо зазор более 0,1–0,15 мм; ставим защитные шайбы, повышаем твёрдость.
• Кольцо стало плоским, потеряло упругость — остаточная деформация от перегрева/перетяжки; проверить температуру среды и обжатие.
• Спиральные надрывы — проворот при монтаже в динамическом узле: нужна калиброванная фаска 15–20° на входе.

Итог прост: выбор уплотнителя — задача на пересечении химии, механики и эксплуатации. Стоимость правильной резины в проекте измеряется долями процента, а цена ошибки — раскопкой трассы и остановкой производства.
