Рукава для химически агрессивных сред: выбор материала, нормативы, практика

Область применения и ключевые требования

Рукава для химически агрессивных сред используются для перекачки кислот, щелочей, органических растворителей, нефтепродуктов с агрессивными присадками, окислителей. Основные потребители — химическая промышленность, гальванические производства, нефтепереработка, фармацевтика, целлюлозно-бумажные комбинаты.

Главное требование — химическая стойкость внутреннего слоя (камеры) к конкретной транспортируемой среде при заданной температуре и давлении. Вторичные, но критически важные параметры: стойкость к набуханию, сохранение эластичности, отсутствие диффузии агрессивного компонента в силовой каркас.

Нормативная база

Основные стандарты, регламентирующие производство и применение:

• ГОСТ 5398-76 — рукава резиновые напорно-всасывающие, определяет группы по назначению (группа «Х» — для химических жидкостей);
• ГОСТ 18698-79 — рукава напорные с текстильным каркасом (класс «Щ» — щёлочи, «К» — кислоты);
• ТУ 38.105373-91 — рукава для агрессивных сред на основе фторкаучука;
• EN 12115 — европейский стандарт для шлангов, транспортирующих химикаты.

По ГОСТ 5398-76 рукава группы «Х» рассчитаны на перекачку кислот концентрацией до 20% и щелочей до 40% при температуре до +90 °C. Для более жёстких условий применяются специальные конструкции по ТУ.

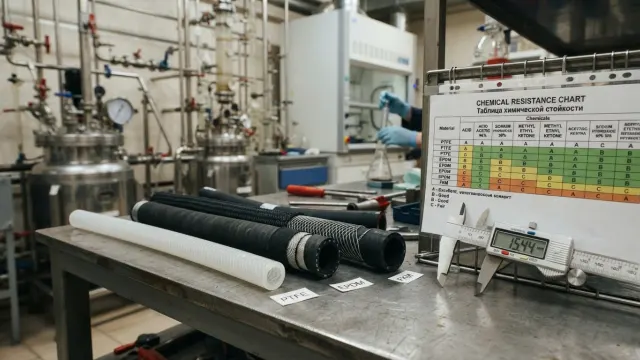

Материалы внутреннего слоя: сравнение

Выбор эластомера камеры — определяющий фактор. Ниже — сводная таблица по основным маркам.

Практическое правило: никогда не выбирайте рукав «по названию среды» из общей таблицы. Концентрация, температура и наличие примесей радикально меняют картину. 20% серная кислота при 25 °C — задача для EPDM, а 96% при 80 °C — только PTFE или футерованная сталь. Всегда запрашивайте у производителя протокол испытаний на стойкость в конкретной среде.

Конструктивные исполнения

Напорно-всасывающие рукава

Имеют спиральную проволочную армировку, препятствующую схлопыванию при разрежении. Рабочее давление — 0,5–1,6 МПа, разрежение — до 0,08 МПа. Применяются для слива-налива из ёмкостей, подключения насосов.

Напорные рукава

Каркас из текстильных (полиэфир, полиамид) или комбинированных оплёток. Давление до 4 МПа. Используются в стационарных обвязках, на линиях дозирования.

Рукава с PTFE-лайнером

Внутренняя труба из гофрированного или гладкого фторопласта, наружная оплётка — нержавеющая сталь AISI 304/316. Решение для универсальной химстойкости, фармацевтической чистоты, высоких температур. Рабочее давление — до 25 МПа в зависимости от DN.

Критерии подбора

1. Среда — химический состав, концентрация, температура, наличие абразива.
2. Давление/вакуум — определяет тип армирования.
3. Условный проход (DN) — от 10 до 300 мм для стандартных серий.
4. Условия монтажа — радиус изгиба, тип присоединения (фланцы, штуцера, быстроразъёмные муфты).
5. Срок службы и регламент замены — для агрессивных сред рекомендуемая периодичность гидроиспытаний — не реже 1 раза в 6 месяцев.

Типичные ошибки при эксплуатации

• Использование рукава группы «Б» (бензостойкого) для кислот — набухание камеры в течение суток.
• Превышение допустимой температуры на 15–20 °C — ускорение старения в 3–4 раза.
• Монтаж с радиусом изгиба меньше допустимого — разрушение каркаса, расслоение.
• Отсутствие заземления при перекачке растворителей — риск статического разряда и взрыва.

Контроль и испытания

При входном контроле рукав подвергается гидравлическому испытанию давлением 1,5×Pраб в течение 10 минут. Визуально проверяют: отсутствие вздутий, трещин, отслоения камеры. В процессе эксплуатации контролируют овальность, наличие потёртостей наружного слоя, состояние присоединительной арматуры.
