Рукава для пневмотранспорта: конструкция, подбор и эксплуатация

Пневмотранспорт — перемещение сыпучих материалов потоком воздуха по трубопроводу. Жёсткая часть трассы — стальные или полимерные трубы, но на узлах загрузки/выгрузки, на подвижных и вибрирующих участках, на автоцементовозах, силосах, растворных узлах и мукомольных линиях всегда стоит гибкий рукав. Именно он изнашивается первым, и именно на нём чаще всего экономят — с предсказуемым результатом.

Что происходит внутри рукава: физика износа

При пневмотранспорте частицы движутся со скоростью 15–35 м/с (разбавленная фаза, dilute phase) либо 3–8 м/с (плотная фаза, dense phase). Ресурс камеры зависит не от давления, а от трёх факторов:

• Абразивность материала. Кварцевый песок, корунд, клинкер, зола-унос уносят резину на порядок быстрее, чем мука или полимерная гранула.
• Угол атаки частиц. На прямом участке износ скользящий, в отводе — ударный. Радиус гиба менее 6–8 диаметров превращает колено в «песочные часы»: стенка протирается локально по наружной образующей.
• Скорость. Износ растёт примерно пропорционально V^2,5–3. Снижение скорости транспортирования с 30 до 24 м/с даёт двукратный прирост ресурса — это дешевле, чем менять марку резины.

Практика: на линии подачи абразивного песка (фракция 0,3–0,6 мм, 12 т/ч) рукав с камерой из НБР толщиной 3 мм ходил 5–6 недель. Замена на рукав с камерой из натурального каучука толщиной 8 мм подняла ресурс до 9 месяцев при той же цене метра в пересчёте на тонну груза.

Почему для абразива лучше натуральный каучук

Контринтуитивный, но базовый для отрасли момент: лучшая абразивостойкость при ударно-скользящем износе — у резин на основе натурального каучука (НК) с твёрдостью 40–55 IRHD. Мягкая высокоэластичная резина «отбивает» частицу, поглощая энергию упруго, тогда как жёсткий полиуретан или маслостойкий НБР срезаются. Полиуретан (СКУ) выигрывает только на мелком абразиве при малых углах атаки. Поэтому пескоструйные и цементные рукава делают на НК, а не на «химически стойкой» резине.

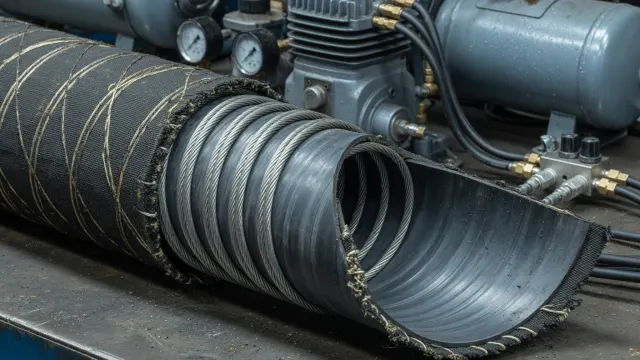

Конструкция рукава для пневмотранспорта

1. Внутренний слой (камера) — износостойкая резина 4–12 мм, часто чёрная антистатическая (с техуглеродом, удельное объёмное сопротивление ≤10⁶ Ом·м) либо белая пищевая для муки, сахара, комбикорма.
2. Силовой каркас — текстильные прокладки (полиэфир, полиамид) или спираль из стальной проволоки. Проволочная спираль обязательна на всасывающих участках (вакуум) и там, где нужен гарантированный отвод статики.
3. Наружный слой — озоно- и маслостойкая резина (СКЭПТ, СКМС, НБР) с рифлением или гладкая.
4. Заземляющий провод / медная жила — соединяется с металлической арматурой концевиков.

Нормативная база

• ГОСТ 18698-79 — рукава резиновые напорные с текстильным каркасом. Классы: В (вода), Б (бензин, масло), Ш (шлифование/абразив), П (пар), Г (газ). Для пневмотранспорта абразивов — класс Ш.
• ГОСТ 10362-2017 — рукава резиновые напорно-всасывающие с текстильным каркасом (вакуумные линии).
• ГОСТ 5398-76 — рукава резиновые напорно-всасывающие со спиралью из проволоки. Группа Ц — цемент, группа П — песок/абразив, КЩ — кислотно-щелочные среды.
• ГОСТ 6286-73 — рукава напорные с металлическими спиралями.
• ТР ТС 005/2011, ТР ТС 021/2011 — для пищевых линий (мука, сахар, зерно) требуется санитарно-эпидемиологическое заключение на материал камеры.

Таблица подбора рукава по среде

Правило, которое спасает производство: любой рукав для пневмотранспорта органических пылей (мука, сахар, крахмал, древесная мука, алюминиевая пудра) должен быть антистатическим и заземлённым по всей длине — сопротивление цепи «фитинг–фитинг» не более 10⁶ Ом. Пылевоздушная смесь в трубе — это готовая взрывоопасная среда класса B-II по ПУЭ, а трение диэлектрической камеры о поток даёт потенциал в десятки киловольт. Проверяйте цепь мегаомметром при каждом ТО, а не «на глаз по бирке».

Ключевые параметры при заказе

• Внутренний диаметр — 25–300 мм. Выбирается по расходу воздуха и требуемой скорости; сужение относительно трубы недопустимо (локальный разгон и износ).
• Рабочее давление — для нагнетательного пневмотранспорта обычно 2–10 бар; запас прочности по разрывному давлению для напорных рукавов не менее 3:1, для напорно-всасывающих — 3:1 по ГОСТ 5398.
• Вакуум — для всасывающих линий требуется устойчивость к разрежению 0,08–0,1 МПа; только спиральная конструкция.
• Температура — цемент из мельницы приходит 70–90 °C, зола — до 120 °C. НК держит до +70…+80 °C, СКЭПТ — до +120 °C, силикон — до +200 °C.
• Минимальный радиус изгиба — как правило 5–8 D_вн. Нарушение приводит к залому спирали и «карману», где садится материал.
• Концевая арматура — хомуты червячные/силовые, фланцы по ГОСТ 33259, быстросъёмы Camlock, цементные муфты типа «Bauer». Для абразива предпочтительны обжимные муфты, а не хомуты: под хомутом камера подрезается.

Типичные ошибки эксплуатации

1. Провис рукава. В нижней точке провиса скапливается материал, поток бьёт по стенке под углом — локальный протир за недели. Поддерживайте трассу опорами, провис не более 2–3 % длины.
2. «Экономия» на длине. Натянутый в струну рукав работает на растяжение, каркас расслаивается у арматуры. Закладывайте 3–5 % компенсации.
3. Кручение. Скручивание на 7° снижает ресурс примерно на 30 %. Метьте продольную линию на наружном слое и монтируйте без винта.
4. Хранение. ГОСТ 3251 / ГОСТ 9.026: в бухтах, без перегибов, вдали от озона (сварка, электродвигатели), при 0…+25 °C. Гарантийный срок хранения резинотехнического рукава — обычно 2 года со дня изготовления.
5. Отсутствие ротации. На абразивных линиях износ односторонний. Проворачивайте рукав на 120° каждые 2–3 месяца — плюс 40–60 % ресурса бесплатно.

Как контролировать остаточный ресурс

Самый простой рабочий метод — толщиномер ультразвуковой по наружной образующей отводов и разметка контрольных точек маркером. Второй — «на просвет» пальцами: локальное вздутие наружного слоя означает, что камера пробита и материал идёт по каркасу; такой рукав снимают немедленно, разрыв под давлением 6 бар на цементовозе — это травма. Третий признак — появление пыли на наружной поверхности возле арматуры.

Резюме инженера

Стоимость рукава — 1–3 % стоимости простоя линии за смену. Считайте не цену метра, а стоимость тонны перемещённого материала: рукав с камерой 10 мм из НК дороже бюджетного втрое, но по абразиву живёт в 6–10 раз дольше. И помните два бесплатных рычага, которые дают больше, чем любая марка резины: снижение скорости транспортирования и правильная геометрия трассы.
