Шланги для пара: конструкция, марки, параметры выбора

Шланги для пара — это гибкие рукава, предназначенные для транспортировки насыщенного или перегретого водяного пара при температурах от +140 до +230 °C и рабочем давлении до 1,8 МПа. Применяются на ТЭЦ, в пищевой промышленности, нефтепереработке, при пропарке ж/д цистерн и бетонных конструкций. Ошибка в выборе приводит к разрыву, ожогам персонала и простою оборудования.

Нормативная база

Основные стандарты, регламентирующие производство паровых рукавов:

• ГОСТ 18698-79 — рукава резиновые напорные с текстильным каркасом. Тип «Пар» (группа «П»), класс П-1 и П-2.
• ГОСТ 5398-76 — рукава резиновые напорно-всасывающие. Класс «П» для пара.
• EN ISO 6134 — европейский стандарт на паровые шланги (для импортных аналогов).

По ГОСТ 18698-79 рукава группы «П» делятся на два класса: П-1 (рабочее давление 0,3 МПа, температура до +175 °C) и П-2 (давление 0,8 МПа, температура до +175 °C). Для более жёстких условий применяются рукава по ТУ производителей с параметрами до 1,8 МПа и +230 °C.

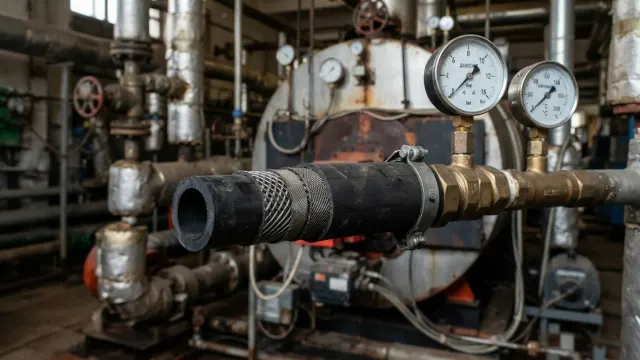

Конструкция парового шланга

Основные слои

1. Внутренний слой (камера) — резина на основе EPDM (этилен-пропилен-диеновый каучук) или бутилкаучука. Обеспечивает стойкость к пару и конденсату.
2. Силовой каркас — текстильная оплётка (полиэфир, арамид) или стальная проволочная навивка. Воспринимает давление.
3. Наружный слой (обкладка) — резина на основе EPDM или хлоропренового каучука (CR), стойкая к озону, атмосферным воздействиям и механическим повреждениям.

Типы армирования

Материалы внутреннего слоя: сравнение

Практический совет: Если в пар попадают следы масла (например, при пропарке ёмкостей из-под нефтепродуктов), EPDM быстро разрушится. В таких случаях единственный надёжный вариант — внутренний слой из FKM или PTFE-вкладыш.

Критерии выбора парового шланга

• Рабочая температура — определяет марку эластомера. Запас не менее +20 °C к фактической.
• Рабочее давление — выбирайте рукав с коэффициентом запаса прочности не менее 4:1 (разрывное/рабочее).
• Диаметр — стандартный ряд от 13 до 100 мм (DN). Подбирается по расходу пара.
• Длина — не более 20 м для напорных рукавов, оптимально 3–10 м (больше — выше потери давления и риск провисания).
• Среда — чистый пар, пар с конденсатом, пар со следами масла.
• Фитинги — обжимные муфты из нержавеющей стали, фланцевое или быстроразъёмное соединение типа Camlock.

Монтаж и эксплуатация

Основные правила, которые продлевают срок службы парового рукава:

• Перед подачей пара продуть рукав для удаления конденсата — гидроудар разрушает каркас.
• Не допускать радиус изгиба меньше указанного производителем (обычно 4–8 диаметров).
• Проводить гидравлические испытания при вводе в эксплуатацию и каждые 6 месяцев давлением 1,25 от рабочего.
• Заменять рукав при обнаружении вздутий, трещин наружного слоя, деформации фитингов.
• Срок службы — 2–3 года при ежедневной эксплуатации, до 5 лет при периодической.

Распространённые ошибки

1. Использование рукавов группы «В» (вода) вместо «П» (пар). Водяные рукава рассчитаны на +70 °C — при подаче пара внутренний слой растрескивается за несколько часов.

2. Обжим фитингов алюминиевыми муфтами. Алюминий теряет прочность при +150 °C. Только нержавеющая или углеродистая сталь.

3. Хранение под натяжением или на солнце. EPDM стоек к озону, но UV-излучение ускоряет старение наружного слоя. Хранить в бухтах в тёмном помещении при +5…+25 °C.
