Шланги для пищевых жидкостей: инженерный разбор материалов, ГОСТов и практики применения

Что вообще считается «пищевым» шлангом

Формально пищевым является рукав, материал внутреннего слоя которого прошёл санитарно-эпидемиологическую оценку и соответствует требованиям ТР ТС 005/2011 (упаковка) и ТР ТС 021/2011 (безопасность пищевой продукции), а по факту — имеет протокол испытаний на миграцию веществ в модельные среды по методикам ГОСТ Р 50962 / инструкциям Роспотребнадзора. Международные аналоги допусков: FDA 21 CFR 177.2600 (резины), FDA 21 CFR 177.1520 (полиолефины), EC 1935/2004, USP Class VI и 3-A Sanitary Standards 18-03 для молочной отрасли.

Ключевой момент из практики: маркировка «пищевой» на бухте ничего не значит без паспорта и протокола на конкретную партию. Я неоднократно встречал технический ПВХ-шланг с фталатными пластификаторами (ДОФ), проданный на молокозавод как пищевой. Результат — посторонний привкус в сливках и отбраковка партии.

Нормативная база на резиновые рукава

• ГОСТ 18698-79 — рукава резиновые напорные с текстильным каркасом. Классы: Б(I) — для пищевых жидкостей и питьевой воды до +50 °C, В(I) — для жиров и растительных масел.
• ГОСТ 10362-2017 — рукава резиновые всасывающие и напорно-всасывающие неармированные (шланги для перекачки).
• ГОСТ 5398-76 — рукава резиновые напорно-всасывающие со спиралью: группа П — пищевые продукты, группа Пв — вино и спиртосодержащие.
• ГОСТ 6286-73 — рукава резиновые напорные с металлической оплёткой.
• ГОСТ 20-85 / ГОСТ 10007 — конвейерные ленты и фторопласт как смежные материалы контактных поверхностей.

Для рукавов группы П по ГОСТ 5398-76 нормируется рабочее разрежение 0,08 МПа и рабочее давление до 0,3–1,0 МПа в зависимости от диаметра. Для DN 50 типовое рабочее — 0,5 МПа, разрывное — не менее 1,5 МПа (трёхкратный запас).

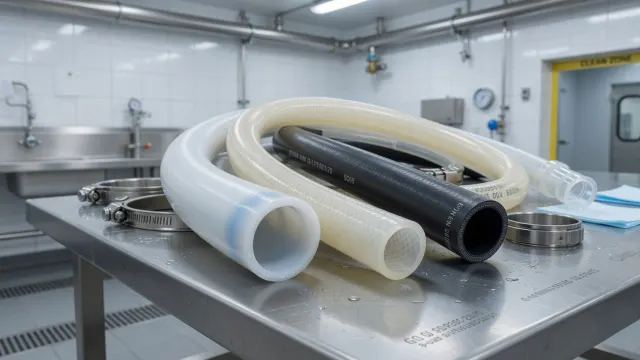

Материалы внутреннего слоя: что выбрать под среду

Бутадиен-нитрильный каучук (NBR/БНКС)

Марки БНКС-18, БНКС-28, БНКС-40. Стойкость к жирам растёт с содержанием акрилонитрила. Для растительного масла, животного жира, майонеза — БНКС-28АМН и выше. Не применять на паровой стерилизации выше 120 °C и на спиртах высокой концентрации.

EPDM (СКЭПТ)

Лучший выбор для горячей воды, пара и щелочных моек CIP. Пиковая стойкость до +150 °C (пар), непрерывно +120 °C. Категорически несовместим с жирами и маслами — набухание до 200 % за неделю. Классика: молочные линии, пиво, соки после пастеризации.

Силикон (VMQ/платиновой вулканизации)

Диапазон −60…+200 °C, инертность, отсутствие вкуса и запаха. Применяется в фармацевтике, кондитерке (шоколадные массы, кремы с подогревом), розливе. Минус — низкая механическая прочность и абразивостойкость, поэтому только с армированием (текстиль + стальная спираль).

ПВХ (пластифицированный)

Дёшево, прозрачно, удобно для визуального контроля. Ограничение по температуре +60 °C, стойкость к жирам ограничена, склонность к «памяти формы» и заломам. Обязательно требовать пластификаторы на основе DOA/DINCH, а не DOP.

UHMWPE и PTFE

Химически универсальные лайнеры для эссенций, ароматизаторов, уксуса, спиртов 96 %, эфирных масел. UHMWPE — стандарт для крепкого алкоголя и концентратов; PTFE (гофрированный, с оплёткой AISI 304) — для SIP-стерилизации до +200 °C.

Сравнительная таблица подбора

Конструкция: почему «просто трубка» не работает

Промышленный пищевой рукав — минимум трёхслойный:

1. Лайнер — гладкий, без пор, шероховатость Ra ≤ 0,8 мкм (для 3-A требуется Ra ≤ 0,8; шероховатая поверхность = биоплёнка).
2. Силовой каркас — текстильные нити (полиэфир, вискозный корд) или синтетическая ткань; для напорно-всасывающих — стальная спираль, встроенная между слоями и не контактирующая с продуктом.
3. Обкладка — EPDM или ХСПЭ, стойкая к озону, УФ, механическому истиранию о бетон.

Для всасывания критичен коэффициент вакуумной устойчивости: без спирали рукав DN 50 схлопывается уже при 0,04–0,05 МПа разрежения. При перекачке насосом с самовсасом это происходит в первые секунды пуска.

Правило, которое экономит бюджет: радиус изгиба пищевого рукава не должен быть меньше 6 внутренних диаметров, а на арматуре — меньше 10 DN. 80 % преждевременных разрывов, которые я разбирал за 20 лет, — это не «плохая резина», а залом у фитинга и продавленная спираль. Ставьте пружины-протекторы или конусные муфты с удлинённой юбкой.

Арматура и заделка

Для пищевых линий применяют молочные муфты по ГОСТ 28191-89 (DIN 11851), клампы ISO 2852 / DIN 32676, реже — SMS. Заделка обжимом (crimp) предпочтительнее хомутов: под хомутом всегда образуется застойная зона. Требования:

• внутренний диаметр наконечника равен внутреннему диаметру шланга — без ступеньки;
• материал — AISI 316L, шероховатость контактной поверхности Ra ≤ 0,8 мкм;
• уплотнения — EPDM или силикон с допуском FDA, комплект ЗИП на 6 месяцев;
• каждое соединение маркируется и заносится в журнал: дата опрессовки, среда, срок замены.

Испытания, мойка и срок службы

Опрессовка новых рукавов — 1,5 × Рраб, выдержка 10 минут, по ГОСТ 18698. Периодичность повторных гидроиспытаний на пищевых производствах — раз в 12 месяцев, для линий с паром — раз в 6 месяцев.

Режим CIP: щёлочь NaOH 1,5–3 % при 75–80 °C, 20 мин → ополаскивание → кислота HNO₃ 1–2 % при 60 °C, 15 мин. EPDM выдерживает такой цикл 2000+ раз; NBR деградирует уже после 300–500 циклов — лайнер становится липким, появляется «меление».

Практический маркер выбраковки: если при перегибе на внутренней поверхности видна сетка микротрещин или ощущается липкость — рукав снимается немедленно, независимо от паспортного ресурса. Микротрещина глубиной 0,2 мм — это готовый инкубатор для Listeria monocytogenes, который не убирается штатным CIP.

Типовые ошибки заказчиков

• Покупка «универсального» шланга на весь цех — при разнице сред от масла до щёлочи это гарантированный отказ одной из линий.
• Игнорирование температуры среды при мойке, а не только при работе. Шланг для холодного пива при CIP 80 °C — не годится ПВХ.
• Хранение бухтами на солнце: озонное растрескивание обкладки за один сезон.
• Отсутствие уклона и дренажа — остаточная влага в петле шланга даёт рост микрофлоры на 3–4 порядка за выходные.
• Замена оригинальной обжимной муфты на червячный хомут «на время» — это «время» длится годами и заканчивается протечкой в смену.

Итоговый алгоритм подбора

1. Определите среду: pH, жирность, содержание спирта, абразив, температура.
2. Добавьте режим мойки (концентрация, температура, число циклов в год).
3. Посчитайте давление и разрежение с запасом 3:1 по разрывному.
4. Выберите материал лайнера по таблице выше, затем — конструкцию (напорный / напорно-всасывающий).
5. Согласуйте арматуру и запросите протоколы на партию: ТР ТС / FDA / 3-A.
6. Заведите журнал замен и опрессовок — без него аудит по HACCP не пройти.
