Шланги с термопластичным покрытием: конструкция, характеристики и практика применения

Термин «шланг с термопластичным покрытием» в отраслевой практике объединяет два разных изделия, и путаница здесь стоит денег. Первое — цельнотермопластичный рукав (thermoplastic hose), где внутренний слой, силовой каркас и наружная оболочка выполнены из полимеров. Второе — резиновый рукав высокого давления (РВД) с наружной термопластичной оболочкой, где полиуретан или полиэтилен заменяет традиционную резиновую обкладку ради стойкости к истиранию. Ниже разбираю обе конструкции с точки зрения инженера, который двадцать лет обжимал, испытывал и разбирал отказавшие рукава.

Конструкция термопластичного рукава

Классическая схема — трёхслойная:

• Внутренний слой (лайнер). Полиамид PA11/PA12 (Rilsan), полиэстер, полиэтилен HDPE, PVDF или PTFE. Определяет химическую стойкость и максимальную температуру. Толщина 0,8–2,0 мм.
• Силовой каркас. Оплётка или спиральная навивка из арамидной нити (Kevlar/Twaron), полиэфирной нити высокой прочности или тонкой стальной проволоки. Именно нить даёт термопласту его главное преимущество — малый вес и радиус изгиба.
• Наружная оболочка. Полиуретан (TPU), полиэтилен, полиамид. Отвечает за абразивостойкость, УФ-стойкость, диэлектрику и цветовую кодировку.

Ключевое отличие от резины: слои соединяются экструзией и адгезией без вулканизации. Отсюда — гладкая поверхность, отсутствие миграции пластификаторов и стабильные размеры. Обратная сторона — «память формы»: пережатый или заломленный термопласт не восстанавливается, как резина, а сохраняет дефект и рвётся по нему через несколько тысяч циклов.

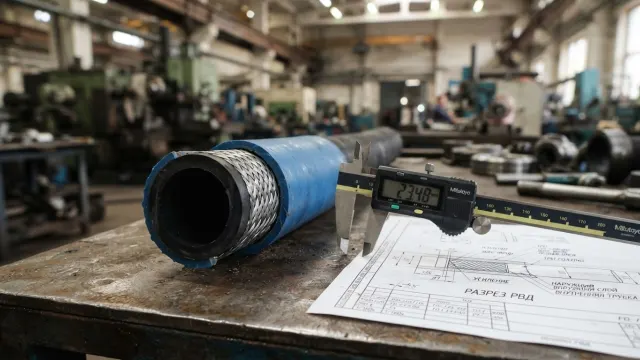

Термопластичная оболочка на резиновом РВД

Отдельный класс — рукава по ГОСТ 25452-90 / EN 853 с обкладкой из полиуретана. Абразивостойкость такой оболочки по тесту ISO 6945 в 20–80 раз выше стандартной резиновой обкладки типа MSHA. Применяется на экскаваторах, буровых установках, в шахтах — там, где рукава трутся о стрелу или породу. Цена выше на 25–40%, но ресурс линии растёт кратно.

Практическое правило: если рукав выходит из строя не по разрыву каркаса, а по протёртой оболочке — вы теряете деньги не на давлении, а на трении. Замена резиновой обкладки на полиуретановую в 90% таких случаев окупается за один сезон эксплуатации техники.

Материалы: что и где применять

Полиамид PA11/PA12

Рабочая температура −40…+100 °C, отличная стойкость к минеральным маслам (МГЕ-46В, ВМГЗ, HLP 46), топливу, гидравлическим жидкостям на основе HFA/HFB. Основной материал для рукавов 350–700 бар в гидравлике малой техники и для инъекционных линий смазки.

Полиуретан TPU

Твёрдость 85–98 Shore A, стойкость к истиранию, гидролизу (у простых эфиров — ограниченно). Используется как оболочка, а также как лайнер в пневматике и пескоструйных рукавах. Не любит горячую воду выше +60 °C и щёлочи.

Полиэтилен HDPE и PVDF

HDPE — химически инертный лайнер для рукавов подачи агрессивных сред, реагентов, антифризов. PVDF и PTFE — для кислот, растворителей, пара, температур до +150…+230 °C. PTFE-рукав в оплётке из нержавеющей стали AISI 304 — фактически отраслевой стандарт для химии и пищевых линий.

Сравнение конструкций: термопласт против резины

Нормативная база

При закупке и входном контроле опирайтесь на конкретные документы, а не на «аналог импортного»:

• ГОСТ Р ИСО 3949 — рукава термопластичные с текстильным каркасом для гидроприводов, типы R7, R8, R18.
• SAE J2260 / SAE 100R7, R8, R18 — фактический международный стандарт для термопластичных гидравлических рукавов.
• EN 855 — европейский аналог по типам R6/R7/R8.
• ГОСТ 6286-73 — методы испытаний рукавов на прочность и герметичность (опрессовка 1,5–2,0 Рраб).
• ISO 6945 — определение абразивостойкости наружного слоя.
• ГОСТ 9356-75 — рукава для газовой сварки (термопластичные исполнения применяются ограниченно).

Коэффициент запаса прочности для термопласта — 4:1 по разрывному давлению, как и для гидравлики по ISO 1436. Для рукавов с рабочим давлением свыше 350 бар производители часто закладывают 3:1, что должно быть явно указано в паспорте.

Практика подбора: методика STAMPED

Отраслевая мнемоника, которую я использую при каждом заказе:

1. S — Size: внутренний диаметр по расходу. Для напорной линии скорость потока 3–6 м/с, для всасывающей 0,6–1,2 м/с, для сливной 2–3 м/с. Занижение DN на один типоразмер даёт рост потерь давления в 1,5–2 раза и перегрев жидкости.
2. T — Temperature: и среды, и окружающая. Каждые +10 °C сверх номинала для полиамида сокращают ресурс примерно вдвое.
3. A — Application: подвижность, вибрация, циклика. Для >500 тыс. импульсов выбирайте рукав с испытанием по ISO 6803.
4. M — Material: совместимость лайнера со средой по таблице химстойкости.
5. P — Pressure: учитывайте пиковые скачки, а не только номинал — гидроудар в контуре с распределителем даёт до 2,5 Рраб.
6. E — Ends: тип фитинга. Термопласт обжимается только «своими» муфтами с уменьшенной степенью обжима.
7. D — Delivery: сроки, маркировка, паспорт.

Типовые ошибки монтажа и эксплуатации

• Обжим резиновой муфтой. Термопласт требует меньшего процента обжатия (обычно 8–14% против 18–22% у резины). Перебор перерезает лайнер, и через 200–500 часов рукав течёт по фитингу.
• Скручивание при монтаже. Скручивание рукава всего на 7° снижает ресурс до 90%. Ориентируйтесь по продольной маркировочной полосе — она должна оставаться прямой.
• Радиус изгиба у фитинга. Прямой участок минимум 1,5 диаметра муфты перед началом изгиба — иначе излом лайнера.
• Нагрев феном при монтаже. Термопласт при +120 °C необратимо теряет ориентацию молекул. Гнуть подогревом — запрещено.
• Игнорирование срока хранения. По ГОСТ 4650 и внутренним нормам полиамид гигроскопичен: партия, пролежавшая на складе во влажном помещении, может дать +2–3% влаги и падение прочности. Хранить в упаковке, при 5–25 °C, вдали от озона и УФ.

Кейс из практики

На парке мини-экскаваторов (5 т) стандартные РВД 2SN на стреле выходили из строя каждые 900–1100 моточасов — истирание оболочки о металлоконструкцию. Замена на термопластичный SAE 100R7 DN06 с полиуретановой оболочкой и защитной спиралью дала ресурс 4200–4600 моточасов при снижении массы навесного жгута на 3,8 кг. Дополнительный эффект — уменьшение минимального радиуса изгиба позволило сократить длину трассы на 11%, что снизило потери давления на клапанной группе.

Итог

Термопластичный рукав — инструмент точечный. Он выигрывает там, где важны масса, компактность трассы, диэлектрика, чистота внутренней поверхности и абразивостойкость. Он проигрывает резине при риске механического залома, при высоких температурах свыше +100 °C и в условиях, где рукав регулярно наезжают колёсами. Правильный выбор — всегда по STAMPED и всегда с паспортом на партию.
