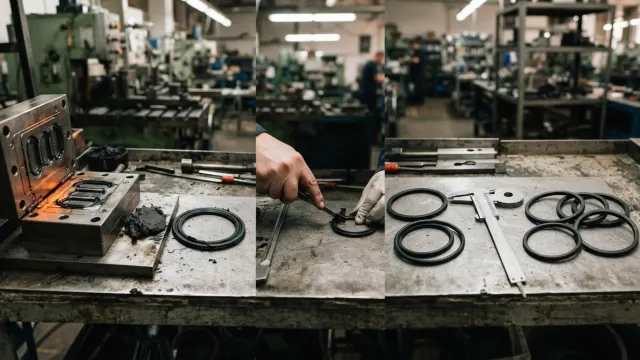

Технология изготовления резиновых колец: от смеси до готового уплотнения

Резиновое кольцо — деталь обманчиво простая. При взгляде на уплотнительное кольцо круглого сечения (О-ring) кажется, что его производство элементарно. На практике же за геометрией с допуском в сотые доли миллиметра и стабильной работой при давлении 40 МПа стоит цепочка из десятка технологических операций, где ошибка на любом этапе превращает партию в брак. Разберём технологию изготовления резиновых колец так, как её видит инженер цеха РТИ.

Что определяет технологию: тип кольца и материал

Прежде чем говорить о процессе, нужно понимать номенклатуру. Наиболее массовые изделия:

• Кольца круглого сечения по ГОСТ 9833-73 / ГОСТ 18829-2017 — уплотнения гидро- и пневмосистем.
• Кольца прямоугольного и фигурного сечения — опорные, защитные, специальные.
• Кольца большого диаметра (от 500 мм) — часто изготавливаются стыковой вулканизацией из шнура.

Выбор резиновой смеси определяет и рецептуру, и режим вулканизации. Ходовые группы каучуков:

• NBR (бутадиен-нитрильный) — маслобензостойкие кольца, рабочий диапазон −40…+100 °C.
• FKM (фторкаучук, «витон») — агрессивные среды и температуры до +200…+250 °C.
• EPDM — вода, пар, тормозные жидкости, озоностойкость.
• Силикон (VMQ) — широкий температурный диапазон, пищевые и медицинские применения.

Этап 1. Приготовление резиновой смеси

Технология начинается не с формы, а с рецептуры. Резиновая смесь — это композиция из каучука, вулканизующей группы (сера или пероксид), ускорителей, активаторов (оксид цинка, стеариновая кислота), наполнителей (технический углерод, мел), пластификаторов и противостарителей.

Смешение проводят в две стадии:

1. Первая стадия — в резиносмесителе закрытого типа (типа «Бенбери») вводят каучук и наполнители при температуре 120–150 °C. Получают маточную смесь.
2. Вторая стадия — на вальцах при температуре не выше 100–110 °C вводят вулканизующую группу, чтобы избежать преждевременной подвулканизации (скорчинга).

Практическое правило: контроль скорчинга — это половина успеха. Если смесь «схватилась» на вальцах, её уже не спасти. Всегда отслеживайте показатель ts2 на реометре и не перегревайте смесь на второй стадии.

Готовую смесь проверяют на вискозиметре Муни и вулкаметре (кривая ODR/MDR), определяя оптимальное время вулканизации t90. Без этих данных задавать режим прессформы бессмысленно.

Этап 2. Подготовка заготовки

Из листа смеси нарезают или выдавливают преформу — заготовку, по массе близкую к готовому изделию с запасом на облой 5–15 %. Для колец применяют:

• Вырубку кольцевых заготовок штампом.
• Шприцевание (экструзию) резинового шнура — для кольцевых преформ и колец большого диаметра.
• Дозирование гранул/полос для литьевых машин.

Точность массы заготовки напрямую влияет на недопрессовку или избыточный облой, поэтому дозировку контролируют взвешиванием.

Этап 3. Формование и вулканизация

Это ключевой этап, где резина приобретает форму и сшитую структуру. Применяют три основных метода.

Компрессионное (прессовое) формование

Заготовку укладывают в гнёзда открытой прессформы, которую смыкают на гидравлическом вулканизационном прессе. Под давлением 10–20 МПа и температуре 150–180 °C резина заполняет полость и вулканизуется. Метод универсален, недорог по оснастке, но даёт больше облоя и требует ручной закладки.

Литьевое прессование (трансферное)

Смесь продавливается из загрузочной камеры через литниковые каналы в закрытую форму. Обеспечивает лучшую однородность и точность, подходит для сложных сечений и армированных колец.

Инжекционное литьё (Injection Moulding)

Смесь пластицируется в шнеке машины и впрыскивается в горячую форму. Самый производительный метод, минимальный облой, стабильная геометрия — оптимален для крупных серий О-rings. Требует дорогой оснастки и точной настройки.

Этап 4. Вторичная вулканизация (дообработка)

Для фторкаучуков и силиконов обязателен термостатирование (post-cure) в печи при 200–230 °C в течение 4–24 часов. Она удаляет летучие продукты сшивки, стабилизирует физико-механические свойства и снижает остаточную деформацию сжатия — критичный параметр для уплотнений.

Этап 5. Удаление облоя и финишная обработка

Облой на кольцах снимают несколькими способами:

• Криогенная (галтовка при −80…−120 °C) — жидким азотом резину охлаждают до хрупкого состояния, облой отбивается в барабане. Лучший метод для тонкого облоя без повреждения тела.
• Механическая обрезка — для крупных колец.
• Ручная зачистка — для опытных партий.

Этап 6. Контроль качества

Готовые кольца проходят приёмку по ГОСТ и ТУ. Контролируют:

• Геометрию — диаметр и сечение (профильный проектор, калибры).
• Твёрдость по Шору А (обычно 60–90 IRHD).
• Условную прочность и относительное удлинение на разрывной машине.
• Остаточную деформацию сжатия — по ГОСТ 9.029.
• Внешние дефекты — недопрессовку, пузыри, посторонние включения, пористость.

Совет из практики: 90 % рекламаций по кольцам вызваны не «плохой резиной», а неправильно подобранной группой каучука под среду. Всегда сверяйте химическую стойкость материала с реальной рабочей жидкостью, а не с общим названием «масло».

Типовые дефекты и их причины

• Недопрессовка — мала масса заготовки или низкое давление.
• Пористость — влага в смеси или недостаточная вторичная вулканизация.
• Подвулканизация (скорч) — перегрев смеси на вальцах.
• Разнотолщинность — износ прессформы, перекос плит пресса.

Кратко о цикле

Итоговая технологическая цепочка выглядит так: рецептура → смешение → контроль на реометре → заготовка → формование и вулканизация → post-cure → удаление облоя → контроль и упаковка. Каждый шаг влияет на ресурс уплотнения. Именно поэтому серьёзный производитель РТИ ведёт паспорт партии смеси и протоколы вулканизации — без прослеживаемости стабильное качество колец недостижимо.
