Транспортёрные ленты с тканевым каркасом: конструкция, марки, подбор и эксплуатация

Резинотканевая конвейерная лента — это слоёный композит: несущий тяговый каркас из прорезиненных тканевых прокладок и защитные резиновые обкладки. За 20 лет практики я видел десятки случаев, когда лента за 800 тыс. руб. выходила из строя за 4–6 месяцев не из-за брака завода, а из-за неверного подбора: ставили ленту с обкладкой класса «В» под абразивный щебень или ТК-200 там, где по расчёту нужен был ЕР-400 с усиленным бортом. Ниже — инженерная логика выбора.

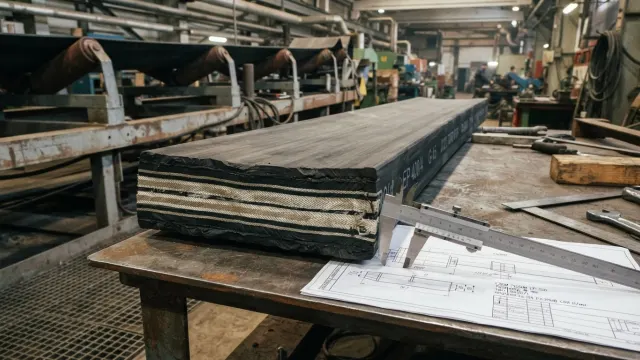

Конструкция резинотканевой ленты

Стандартная лента по ГОСТ 20-85 (в новых поставках — ГОСТ 20-2018 / ТУ заводов) состоит из:

• Каркас — 1–8 тканевых прокладок, соединённых сквозной резиновой обкладкой (сквозной промазкой) толщиной 0,2–0,4 мм. Именно межпрокладочная резина отвечает за расслоение и работу на барабанах.
• Рабочая обкладка — 2–8 мм (грузонесущая сторона).
• Нерабочая обкладка — 1–3,5 мм (сторона роликов и барабанов).
• Борта — открытые (обрезиненные, «формованные») или обрезанные. Для агрессивных сред и влаги обязателен формованный борт.

Типы тканей каркаса

Ключевой параметр — прочность одной прокладки на разрыв, Н/мм ширины:

• БКНЛ-65 / БКНЛ-100 — комбинированная ткань (хлопок + лавсан). Дешёвая, эластичная, отлично работает на малых барабанах (Ø160–250 мм). Минус — гигроскопичность и вытяжка до 4%. Сфера: зерно, комбикорм, пищевые линии, лёгкие наклонные конвейеры длиной до 30–40 м.
• ТК-200 / ТК-300 / ТК-400 — ткань из полиамида (капрон) по основе и утку. Высокая ударостойкость, но большая упругая вытяжка (до 3–4%), требует длинного хода натяжной станции.
• ТА-100 / ТА-300 — анидные (высокопрочные полиамидные) ткани, применяются реже.
• ЕР (EP) 100–500 — полиэфир (лавсан) по основе, полиамид по утку. Современный стандарт: вытяжка 1,5–2%, стойкость к влаге, отличная формуемость на желобчатых роликоопорах. При равной прочности каркас ЕР тоньше и легче ТК на 15–25%.
• МК/МЛ — металлокорд, уже за рамками тканевого каркаса (ленты РТЛ по ГОСТ 20-85 отдельного типа).

Практическое правило: если конвейер длиннее 60 м или установлен под открытым небом — берите каркас ЕР, а не ТК. Переплата 8–12% окупается отсутствием перетяжек, срезанных стыков и «ползущей» ленты на первом же сезоне дождей.

Классы резиновых обкладок

По ГОСТ 20-85 обкладки делятся по прочности и истираемости:

Как читать маркировку

Пример: 2ЛТ-800-4-ТК-200-2-4,5-3,5-Б-ГОСТ 20-85. Расшифровка:

1. 2Л — тип ленты (общего назначения, лёгкая серия);
2. 800 — ширина, мм (ряд: 300, 400, 500, 650, 800, 1000, 1200, 1400, 1600, 2000);
3. 4 — число тканевых прокладок;
4. ТК-200-2 — марка ткани и прочность 200 Н/мм на прокладку;
5. 4,5 / 3,5 — толщина рабочей и нерабочей обкладок, мм;
6. Б — класс обкладки по истираемости.

Быстрый расчёт числа прокладок

Требуемая прочность каркаса: i ≥ (S_max · n) / (B · K_p), где S_max — максимальное натяжение ленты, Н; n — запас прочности (для резинотканевых лент 8–10 при стыковке вулканизацией и 10–12 при механических замках); B — ширина, мм; K_p — прочность прокладки, Н/мм.

Пример из практики: наклонный конвейер щебня, B = 800 мм, S_max = 42 000 Н, стык — горячая вулканизация, n = 9. Получаем i ≥ (42000·9)/(800·200) = 2,36 → берём 3 прокладки ТК-200. Многие снабженцы «на всякий случай» заказывают 5 прокладок — это ошибка: избыточно жёсткий каркас не желобится на роликоопоре 30°, край ленты приподнимается, груз просыпается, а на барабане Ø400 мм начинается расслоение.

Минимальный диаметр барабана

Правило: D_б ≥ k · i, где i — число прокладок, k — коэффициент (125–150 для БКНЛ, 140–160 для ТК/ЕР). Для 4-прокладочной ТК-200 приводной барабан — не менее 560–630 мм. Занижение диаметра — причина №1 расслоения каркаса в первые месяцы.

Стыковка: вулканизация или замки

• Горячая вулканизация — прочность стыка 70–85% от прочности ленты, ступенчатая разделка (для 3 прокладок — 3 ступени, длина ступени 150–250 мм). Ресурс стыка сопоставим с ресурсом ленты. Обязательна на магистральных конвейерах и при высоких натяжениях.
• Механические соединители (скобы, шарнирные замки типа К27, Р-серии) — прочность 30–50%, монтаж за 40 минут. Оправданы на коротких конвейерах, при частой перестановке ленты, на ремонтном фонде.
• Холодная вулканизация — компромисс, 55–65% прочности; критична к температуре (не ниже +15 °C) и чистоте поверхности.

Совет из цеха: перед стыковкой всегда проверяйте направление уточных нитей и «поводок» ленты. Стык, собранный с перекосом 3–5 мм на 1 м, гарантированно уведёт полотно в сторону, и никакая регулировка роликоопор это не исправит.

Типичные дефекты и их причины

• Продольный порыв — застрявший кусок в загрузочном лотке или заклиненный ролик. Решение: датчики схода, футеровка лотка, ленты с продольным брекером.
• Износ нерабочей обкладки быстрее рабочей — налипание материала на барабаны, отсутствие или неверная установка скребков. Проверяйте очистные устройства еженедельно.
• Расслоение по кромке — обрезанный борт + влага; при работе с влажным грузом закладывайте формованный борт.
• Растрескивание обкладки сеткой — озонное и УФ-старение либо перегрев. Для солнца — обкладка с антиозонантами, для горячего груза — Т2/Т3.

Экономика выбора

Считайте не цену за погонный метр, а стоимость тонны перемещённого груза. Реальный кейс: на конвейере ПГС замена БКНЛ-100 (класс В) на ЕР-250 класса Б увеличила закупочную цену на 34%, но срок службы вырос с 7 до 26 месяцев, а число внеплановых остановок упало с 11 до 2 в год. Итоговая экономия — около 1,8 млн руб. за два года с учётом простоев.
