Уплотнение подвижных соединений: конструкции, материалы, расчёт и практика эксплуатации

Уплотнение подвижных соединений — это отдельный класс инженерных задач, где резинотехническое изделие одновременно должно герметизировать зазор и допускать относительное перемещение деталей: возвратно-поступательное (шток, плунжер, поршень), вращательное (вал, шпиндель), винтовое или колебательное. В отличие от статики, здесь работают трение, износ, тепловыделение в зоне контакта и гидродинамика смазочной плёнки. Ошибка на этапе подбора обходится не стоимостью манжеты за 200 рублей, а простоем гидроцилиндра пресса и заменой хромированного штока.

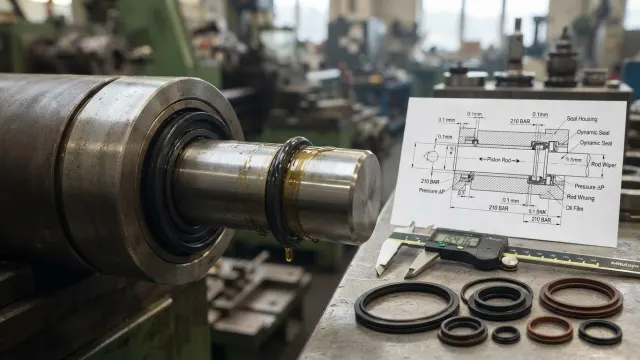

Принцип работы подвижного уплотнения

Любое эластомерное уплотнение герметизирует за счёт контактного давления, которое складывается из двух составляющих: предварительного натяга (деформация при монтаже, обычно 8–25 % по сечению) и самоуплотняющего эффекта — давление среды прижимает губку манжеты или деформирует кольцо к сопрягаемой поверхности. Отсюда классическое правило: подвижное уплотнение должно быть активируемым давлением.

При возвратно-поступательном движении на прямом ходе на поверхности штока остаётся масляная плёнка толщиной 0,1–1 мкм. На обратном ходе кромка должна её «снять» лишь частично: полное сухое трение убивает манжету за сотни циклов. Именно поэтому лёгкая масляная «испарина» на штоке — норма, а капля за 25 двойных ходов по ISO 10766 уже считается течью.

Практическое правило из цеха: если новая манжета потекла за первые 50 моточасов — виноват не поставщик РТИ, а шероховатость и геометрия ответной поверхности. В 8 случаях из 10 это Ra выше 0,4 мкм, задиры на хроме или отсутствие заходной фаски 15–20°.

Типы уплотнений подвижных соединений

Возвратно-поступательное движение

• Манжеты штоковые и поршневые по ГОСТ 14896-84 (типы 1, 2, 3) и ГОСТ 6969-54 — классика гидравлики до 32–50 МПа. Материал — резина групп 1–4 (НБР), иногда с тканевым каркасом.
• Шевронные многорядные комплекты (ГОСТ 22704-77) — для тяжёлого режима, прессов, гидростоек крепи. Плюс: регулируемый поджим, ремонтопригодность. Минус: высокое трение и стартовый рывок (stick-slip).
• Кольца круглого сечения по ГОСТ 9833-73 / ГОСТ 18829-73 — только с защитными шайбами (фторопласт Ф-4, полиамид) при p > 10 МПа и скоростях до 0,5 м/с.
• Комбинированные уплотнения (PTFE-кольцо + резиновый экспандер, типы Glyd Ring, Stepseal): скорость до 15 м/с, отсутствие stick-slip, ресурс в 3–5 раз выше манжет.
• Грязесъёмники по ГОСТ 24811-81 — обязательный элемент штоковой группы, работающий в паре с основным уплотнением.

Вращательное движение

• Армированные манжеты (сальники) по ГОСТ 8752-79: типы 1 (без пыльника), 2 (с пыльником), 3 (сборные). Рабочее давление — до 0,05 МПа, скорость по кромке до 20 м/с для НБР и до 35 м/с для ФКМ.
• Торцевые механические уплотнения — для насосов, где сальник не держит (высокие обороты, абразив, агрессия).
• Сальниковая набивка по ГОСТ 5152-84 — арматура, задвижки, штоки клапанов.

Материалы: как не ошибиться с эластомером

Материал определяет 60 % ресурса. Ниже — практическая матрица подбора.

Ответная поверхность и геометрия узла

Резина сама по себе не течёт — течёт стык. Требования, которые я закладываю в чертёж всегда:

1. Шероховатость штока/вала: Ra 0,1–0,4 мкм, Rz до 2,5 мкм. Полировка «в зеркало» (Ra < 0,05) вредна: не удерживается смазка, кромка перегревается.
2. Твёрдость поверхности: хромирование 0,02–0,05 мм, HV ≥ 800; для сальников по ГОСТ 8752 — шейка вала HRC 45…55.
3. Диаметральный зазор под кольцо круглого сечения: не более 0,15 мм при 20 МПа для резины 70 ShA. Больше — обязательна защитная шайба, иначе экструзия «прикусит» кольцо в первые часы.
4. Фаска захода 15–20°, длиной не менее 1,5 сечения уплотнения, с притуплением R0,2 — иначе кромку срежет при монтаже.
5. Направление рабочей кромки сальника — всегда в сторону удерживаемой среды. Перевёрнутый сальник — самая частая ошибка ремонтников.

Расчёт натяга и обжатия

Для колец круглого сечения по ГОСТ 9833-73 в подвижном соединении обжатие берут 8–16 % (в статике — 15–25 %). Заполнение канавки — 70–85 %: остальное нужно под тепловое расширение и набухание в среде (до 5–8 % по объёму для NBR в топливе). Забитая под 100 % канавка выдавит уплотнение при первом же нагреве.

Типовые отказы и их диагностика

• Экструзия (выдавливание «языком» в зазор) — превышено давление либо велик зазор. Решение: защитные шайбы, эластомер твёрже на 10 ShA, полиуретан.
• Задубение, трещины по кромке — термостарение. NBR при +120 °C теряет эластичность за 300–500 ч. Переход на HNBR/FKM.
• Абразивный износ, зеркальная плоская кромка — отказ грязесъёмника или загрязнённое масло (нужен класс чистоты не хуже 13 по ГОСТ 17216).
• Спиральное скручивание кольца — недостаточная смазка при монтаже и слишком мягкая резина. Ставить манжету или PTFE-комплект.
• Набухание, «сопливая» поверхность — химическая несовместимость (EPDM в масле или NBR в тормозной жидкости).
• Пропил канавки на валу под сальником — нормальный износ; лечится ремонтной втулкой или смещением сальника на 2–3 мм по оси.

Практика монтажа

За 20 лет накопилась короткая, но обязательная процедура. Перед сборкой уплотнение выдерживают в рабочей жидкости 10–15 минут; кромку сальника смазывают консистентной смазкой (Литол-24, ЦИАТИМ-221), пружину проверяют на месте. Монтаж — только через оправку или конусную втулку, без отвёрток. Первый пуск гидроцилиндра — 5–10 циклов на давлении 20–30 % от номинала для приработки. Момент затяжки нажимной втулки шевронного пакета — по регламенту, «на глаз» перетянутый пакет даёт скачок трения в 2–3 раза и нагрев до 130 °C.

Хранение — по ГОСТ 9.014 и ГОСТ 5.1746: температура +5…+20 °C, влажность 50–65 %, без озона и УФ, срок хранения NBR — до 5 лет, FKM — до 10 лет, полиуретана — 3 года.
