Уплотнители для фланцевых соединений: типы, материалы, расчёт и монтаж

Фланцевое соединение — это система «фланец + крепёж + прокладка», где уплотнитель является наименее прочным и наиболее нагруженным элементом. По статистике сервисных служб нефтехимических производств, до 60–70 % утечек через разъёмные соединения связаны не с дефектом материала прокладки, а с ошибками подбора и монтажа: недостаточное или неравномерное усилие затяжки, несовместимость с рабочей средой, повторное использование обжатого уплотнителя.

Как работает уплотнитель фланцевого соединения

Герметичность обеспечивается тогда, когда удельное давление на прокладке превышает давление среды с запасом. В расчётах по ГОСТ 34233.4 (ранее ГОСТ Р 52857.4) используются два ключевых параметра материала:

• q_обж — минимальное давление обжатия, при котором материал заполняет микронеровности уплотнительных поверхностей;
• m — прокладочный коэффициент, определяющий остаточное давление в рабочем режиме.

Для мягкой резины m ≈ 0,5–1,0 при q_обж ≈ 1,5–3 МПа; для паронита ПОН-Б m ≈ 2,5 при q_обж ≈ 20 МПа; для спирально-навитых прокладок (СНП) m ≈ 3,0 при q_обж ≈ 35–50 МПа. Отсюда практический вывод: нельзя «на глаз» заменить паронит резиной — фланец, рассчитанный на 20 МПа обжатия, раздавит резину и она выдавится в проходное сечение.

Правило, которое я даю монтажникам на каждом инструктаже: прокладка подбирается не под «то, что было», а под четыре параметра — среда, температура, давление, тип уплотнительной поверхности фланца. Если хотя бы один параметр неизвестен, соединение собирать нельзя.

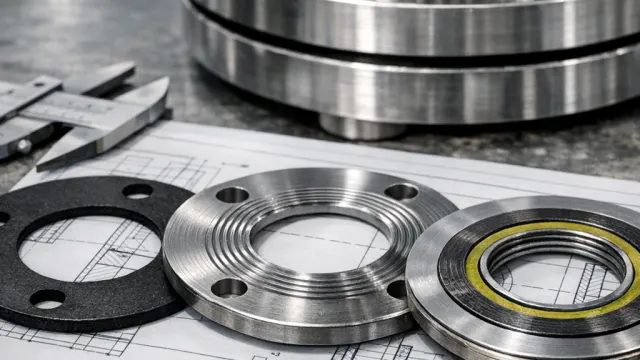

Типы уплотнителей и их материалы

Резиновые прокладки

Основной документ — ГОСТ 7338-90 (пластины резиновые и резинотканевые) и ГОСТ 15180-86 (прокладки плоские эластомерные для фланцев). Применяются на низком давлении (обычно до PN16, для водопровода — до PN25 при узком фланце) в системах ХВС/ГВС, вентиляции, воздуховодов, слабоагрессивных сред.

• СКИ/НК (натуральный, изопреновый каучук) — вода, воздух до +70 °C, отличная эластичность, но не стоек к маслу и озону.
• СКМС (БНКС/NBR, бутадиен-нитрильный) — масло-бензостойкий, нефтепродукты, минеральные масла, –30…+100 °C. Марка ИРП-1287, 7-ИРП-1068.
• EPDM (СКЭПТ) — горячая вода, пар до +130…150 °C, гликоли, слабые кислоты и щёлочи. Категорически нельзя ставить на нефтепродукты.
• Силикон (СКТВ) — –60…+200 °C, пищёвка и фарма, но низкая механическая прочность и стойкость к пару под давлением.
• ФПМ/FKM (Viton, ИРП-1287) — агрессивная химия, масла, топливо, до +200 °C. Дорого, но незаменимо.

Твёрдость по Шору А для фланцевых прокладок оптимальна 60–75 ед.: мягче — выдавливается, твёрже — не компенсирует непараллельность фланцев.

Паронит и безасбестовые листовые материалы

ПОН-Б, ПМБ, ПА по ГОСТ 481-80 — рабочая лошадка тепловых сетей и пара. ПОН-Б: вода и пар до 450 °C и 4 МПа, толщина 0,4–5 мм. Безасбестовые аналоги (ТРГ-композиты, арамидно-каучуковые листы типа Klingersil) сегодня вытесняют паронит по экологическим требованиям, характеристики близкие.

ПТФЭ (фторопласт-4) и модификации

Химическая стойкость практически абсолютная (кроме расплавленных щелочных металлов и фтора), диапазон –200…+250 °C. Минус чистого ПТФЭ по ГОСТ 10007-80 — хладотекучесть: соединение «расслабляется» за недели, требуется повторная протяжка. Решение — вспененный ПТФЭ (ePTFE) в виде шнура или наполненные композиции (стекло, углерод, барит).

Спирально-навитые прокладки (СНП) и графит

СНП по ГОСТ Р 52376-2005 — металлическая лента (08Х18Н10Т) + наполнитель (ТРГ, ПТФЭ) с центрирующим и внутренним кольцом. Область — PN63…PN250, пар, водород, углеводороды, температуры до 550 °C с графитом. Прокладки из терморасширенного графита (ТРГ, армированные фольгой 08Х18Н10Т) — до +550 °C в паре, до 3000 °C в инертной среде.

Сравнительная таблица подбора уплотнителя

Соответствие типу уплотнительной поверхности фланца

По ГОСТ 33259-2015 исполнения уплотнительных поверхностей: A (соединительный выступ), B (выступ-впадина), D/E (шип-паз), F (под линзу), J (под СНП). Ключевые соответствия:

• Исполнение A (гладкий) — полнолицевая (Full Face) или кольцевая прокладка из резины, паронита, ПТФЭ.
• Исполнение B/D — только кольцевая прокладка по внутреннему диаметру уступа; полнолицевая не встанет.
• Исполнение E/F — СНП с внутренним кольцом, ТРГ, металлические кольца.
• Плоские фланцы из пластика (ПП, ПВДФ) и чугуна — только полнолицевая мягкая прокладка, иначе фланец лопнет при затяжке от изгибающего момента.

Монтаж: где теряется герметичность

1. Подготовка поверхности. Шероховатость Ra 3,2–6,3 мкм для мягких прокладок (гладкое зеркало «не держит» ТРГ — нужна риска). Удалить старую прокладку скребком из цветного металла, не наждаком.
2. Соосность. Перекос фланцев более 0,5 мм на 100 мм диаметра и зазор больше толщины прокладки — прокладку не спасти, нужно переваривать трубу.
3. Порядок затяжки. Только крест-накрест, за 3–4 прохода: 30 % → 60 % → 100 % момента → контрольный обход по кругу. Динамометрический ключ обязателен для СНП и ТРГ.
4. Смазка резьбы. Без смазки до 50 % момента уходит на трение; применяют дисульфид молибдена или медную пасту, коэффициент трения принимается 0,14.
5. Повторная протяжка. Для ПТФЭ и резины — через 24 ч после выхода на рабочую температуру. Для ТРГ — после первого термоцикла.

Ориентировочные моменты затяжки для шпилек по ГОСТ 9066-75: М16 — 80–120 Н·м, М20 — 160–220 Н·м, М24 — 280–380 Н·м (сталь 35Х, паронит 2 мм). Точные значения считаются по формуле болтовой нагрузки из ГОСТ 34233.4, а не берутся из «памяти бригадира».

Практический кейс

На узле подачи горячей воды 130 °C, PN16 после ремонта каждые 2–3 месяца текли фланцы DN200. Стояла резина EPDM толщиной 5 мм, твёрдость 45 Шор А. Причина: слишком мягкий и толстый материал, при рабочей температуре шёл релаксационный уход усилия, прокладка выдавливалась в кольцевой зазор. Замена на паронит ПОН-Б 2 мм с протяжкой динамометрическим ключом (M20, 190 Н·м) и повторной протяжкой через сутки — соединение отработало 4 отопительных сезона без подтёков. Правило: чем тоньше прокладка, тем выше герметичность и меньше ползучесть — толщину увеличивают только для компенсации дефектов геометрии фланца.

Хранение и ресурс

Резиновые прокладки хранят по ГОСТ 7338 в тёмном помещении при +5…+20 °C, вдали от источников озона (сварка, электродвигатели), в плоском виде без перегибов. Гарантийный срок хранения резин на основе НК — 2 года, NBR — 3 года, EPDM/FKM — до 5 лет. Повторное использование обжатой прокладки недопустимо для любого типа, кроме металлических линз с перешлифовкой.
