Уплотнители для пищевой промышленности: материалы, нормативы, практика подбора

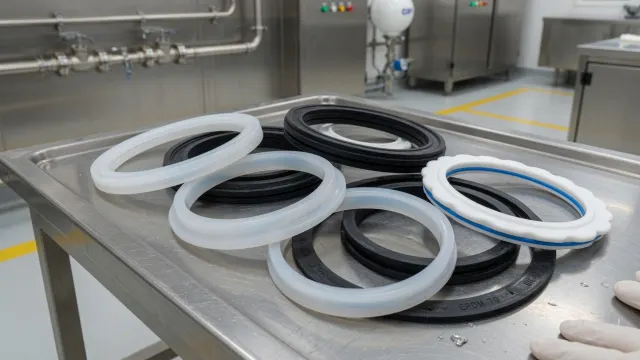

В пищевом производстве уплотнение работает в трёх средах одновременно: продукт (жиры, кислоты, сахара, спирты), моющие растворы (щёлочь, кислота, хлорсодержащие), пар и горячая вода при санитарной обработке. Именно комбинация сред, а не «максимальная температура из каталога», определяет ресурс изделия. Ниже — инженерный разбор материалов, нормативной базы и практики подбора уплотнителей для молочных, мясоперерабатывающих, пивоваренных и кондитерских линий.

Нормативная база: что должно подтверждать «пищевой» статус

Формулировка «пищевая резина» без документов не значит ничего. В РФ и ЕАЭС базовый документ — ТР ТС 005/2011 «О безопасности упаковки» и ЕЭК №299 (Единые санитарно-эпидемиологические требования), которые нормируют миграцию веществ в модельные среды (дистиллированная вода, 0,3 % молочная кислота, 2 % лимонная кислота, 3 % уксусная кислота, растительное масло). Для резин ключевые показатели — изменение органолептики, окисляемость, миграция цинка, серы, аминов.

• ГОСТ 17133-83 — пластины резиновые для изделий, контактирующих с пищевыми продуктами (марки на основе НК/СКИ, EPDM, силикона).
• ГОСТ 7338-90 — пластины ТМКЩ/МБС, применяются как техническая, а не пищевая, резина (частая ошибка снабженцев).
• ГОСТ 9833-73 / ГОСТ 18829-2017 — кольца круглого сечения и их технические требования, группы резин по средам.
• FDA 21 CFR 177.2600 — резины для повторного контакта с пищей (США), Регламент ЕС 1935/2004 и 2023/2006 (GMP), немецкий BfR XXI.
• 3-A Sanitary Standards 18-03 — гигиенический дизайн эластомерных деталей для молочного оборудования; для питьевой воды — WRAS/KTW.

Отдельно — ГОСТ Р 51074 и принципы HACCP: уплотнитель считается критической контрольной точкой, если его разрушение приводит к попаданию фрагментов в продукт. Отсюда практика применения металлодетектируемых эластомеров (синие или голубые компаунды с ферромагнитным наполнителем) на линиях с металлодетектором и рентген-контролем.

Материалы: сильные и слабые стороны

EPDM (СКЭПТ)

Рабочая лошадка молочной и пивоваренной отрасли. Пероксидно-вулканизованный EPDM держит перегретый пар до +150 °C, горячую воду, щёлочь (NaOH 2–4 %) и азотную кислоту 1–2 % при CIP. Совершенно не работает в жирах и маслах — набухание превышает 200 %. Типовая твёрдость для прокладок люков и клампов — 60–70 IRHD. Практика: на пастеризаторе кольца клампов из EPDM 70 Sh при 5 циклах CIP/сутки ходят 8–14 месяцев; серно-вулканизованный аналог — 2–3 месяца с потерей эластичности и «задубеванием».

NBR (СКН, бутадиен-нитрильный)

Стоек к животным и растительным жирам, применяется в мясопереработке, на маслозаводах, в фаршевых насосах. Ограничение по температуре — до +100…110 °C, слабая стойкость к горячей щёлочи и озону. Для повышенной маслостойкости берут марки с содержанием акрилонитрила 33–39 %. HNBR (гидрированный) поднимает планку до +150 °C и заметно лучше держит CIP-химию — компромисс для линий, где чередуются жир и пар.

VMQ (силикон) и FVMQ

Диапазон −60…+230 °C, физиологическая инертность, отсутствие запаха — идеален для форм выпечки, уплотнений духовых шкафов, шоколадных и кондитерских линий, дыхательных клапанов. Минусы: низкая прочность на разрыв (7–10 МПа), плохая стойкость к пару под давлением и к истиранию. Никогда не ставьте силикон в динамические узлы с абразивом (сахарная суспензия, крахмал).

FKM (фторкаучук, Viton®)

До +200…230 °C, стойкость к жирам, эфирным маслам, ароматизаторам, спиртам, кислотам. Применяется в фритюрных ваннах, узлах рафинации масла, на розливе спиртосодержащей продукции, в асептических клапанах. Не любит горячий пар и щёлочь высокой концентрации; для щёлочи и пара берут FFKM (перфторэластомер) — дорого (в 15–30 раз дороже EPDM), но ресурс на асептике измеряется годами.

PTFE и композиции

Химически инертен, диапазон −200…+260 °C, но не эластичен: применяется как оболочка на силиконовом/FKM-сердечнике (обрезиненные кольца в оболочке PTFE), как манжеты насосов, седла дисковых затворов. Практика: PTFE-оболочка решает проблему «привкуса» в напитках с интенсивной ароматикой, где EPDM даёт органолептический дефект уже через месяц.

Таблица подбора по средам и узлам

Гигиенический дизайн: почему форма важнее марки

Более половины микробиологических рекламаций связаны не с материалом, а с геометрией узла. Основные правила:

• Никаких «мёртвых зон». Прокладка должна быть заподлицо с внутренней поверхностью трубы. Утопленное на 0,5 мм кольцо кламп-соединения DN50 даёт кольцевую щель, в которой формируется биоплёнка за 3–5 суток.
• Правильная степень сжатия: для статики O-ring — 15–25 %, для динамики — 10–15 %. Перетяг фланца «до упора» выдавливает эластомер в проточную часть.
• Шероховатость канавки Ra ≤ 0,8 мкм — иначе микрорельеф становится очагом обсеменения.
• Цвет и трассируемость: синий (нехарактерный для пищи) цвет + партийная маркировка + журнал замен по HACCP.
• Смазки — только пищевые, класса NSF H1 (силиконовые пасты, PFPE). Литол и солидол на пищевой линии — прямое нарушение.

Практическое правило, выведенное на десятках аудитов: уплотнение меняют по регламенту, а не по факту течи. Для EPDM-колец клампов на линии с ежедневным CIP при 85 °C ставьте плановую замену раз в 6–9 месяцев, для прокладок люков танков — раз в 12 месяцев, а вскрытые и переустановленные кольца не возвращайте в работу: остаточная деформация сжатия (compression set) после первого цикла уже съедает 10–15 % запаса герметичности.

Типовые изделия и где они работают

Кольца круглого сечения (O-ring)

ГОСТ 9833-73 / ISO 3601. Основной элемент клампов DIN 32676, соединений SMS/DIN 11851, асептических клапанов. Контролируйте сечение: при частой разборке кольцо 4,0 мм «садится» до 3,7 мм — это уже потеря герметичности при 6 бар.

Профильные и уплотнительные шнуры, П-, Е-, D-профили

Двери камер шоковой заморозки и расстойных шкафов, крышки танков. Для холода критична морозостойкость: EPDM держит до −50 °C, силикон — до −60 °C, NBR при −25 °C уже теряет эластичность и «ломается» на изгибе.

Пластины и вырубные прокладки

Из пищевой пластины по ГОСТ 17133-83 толщиной 2–10 мм режут прокладки фланцев, лючков, сит. Не путать с ТМКЩ по ГОСТ 7338-90 — она содержит регенерат и техуглерод, не сертифицирована для контакта с продуктом.

Мембраны и диафрагмы

Мембранные клапаны и насосы: EPDM/PTFE-ламинат — стандарт для асептики. Ресурс мембраны DN25 в клапане с частотой 1 срабатывание/мин — около 1 млн циклов, далее плановая замена.

Манжеты, сальники, армированные уплотнения валов

ГОСТ 8752-79. Для мешалок и насосов в пищевке — NBR/HNBR/FKM пищевого исполнения, при наличии CIP — торцевые уплотнения с EPDM вторичными кольцами.

Ошибки, которые дорого стоят

1. Выбор по цене «за штуку». Кольцо клампа за 20 ₽ против 120 ₽ — разница в год на линии из 200 соединений меньше, чем стоимость одной остановки на 4 часа.
2. Игнорирование среды CIP. Кислотная мойка азотной кислотой 1,5 % при 70 °C убивает NBR за 2–3 недели.
3. Использование универсальных «пищевых» колец без паспорта. Требуйте декларацию ТР ТС 005/2011, протокол испытаний на миграцию, при экспорте — FDA/1935/2004.
4. Перегрев паром силикона. Насыщенный пар 3 бар (133 °C) гидролизует VMQ, изделие крошится.
5. Хранение: по ГОСТ 9.014 и ISO 2230 — темнота, 5–25 °C, влажность до 65 %, без озона и растяжения. Гарантийный срок хранения EPDM/NBR — 5 лет, силикона и FKM — до 10 лет.

Алгоритм подбора за 6 шагов

1. Опишите продукт: pH, содержание жира, спирта, ароматизаторов, абразивность.
2. Зафиксируйте режим CIP/SIP: реагент, концентрация, температура, длительность, частота.
3. Определите пиковую температуру и давление (для пара — по таблице насыщения).
4. Выберите базовый эластомер по таблице выше; при конфликте требований — HNBR, FKM или PTFE-оболочка.
5. Проверьте гигиенический дизайн узла и степень сжатия.
6. Запросите документы и заведите изделие в регламент плановых замен HACCP.

Такой подход снижает количество внеплановых остановок по уплотнениям на 60–80 % уже в первый год и, что важнее, снимает риск отзыва партии продукции из-за постороннего включения.
