Уплотнительные шнуры и профили: инженерный выбор материала, сечения и степени сжатия

За 20 лет практики я разобрал сотни рекламаций по «протекающим уплотнениям». В 80% случаев причина не в качестве резины, а в трёх ошибках проектирования: неверно подобран эластомер под среду, задана недостаточная (или избыточная) степень сжатия, не учтён температурный диапазон и озоностойкость. Ниже — систематизированный подход к подбору уплотнительных шнуров и профилей.

Что относят к уплотнительным шнурам и профилям

Класс изделий делится на две группы, различающиеся технологией и назначением:

• Шнуры резиновые круглого, квадратного и прямоугольного сечения — по ГОСТ 6467-79 (круглые и прямоугольные), диаметром от 1 до 60 мм. Изготавливаются экструзией с последующей вулканизацией в непрерывном режиме (солевая ванна, СВЧ-туннель) или прессованием.

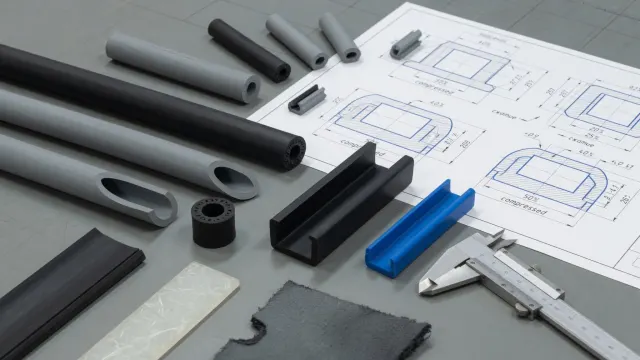

• Профили сложного сечения — П-образные (кромочные), Е-, D-, О-образные, «ёлочка», лепестковые, с монтажным пазом, с металлическим кордом или армирующей проволокой. Отдельная подгруппа — губчатые (пористые) профили по ГОСТ 19177-81, где ключевой характеристикой является не твёрдость по Шору, а усилие сжатия и восстанавливаемость.

Отдельно стоят вспененные силиконовые и EPDM-шнуры, термостойкий шнур из вспученного графита и керамоволокна (для печей), а также ППЭ-жгут (Вилатерм) — не РТИ, но конкурент в строительных швах.

Материалы: как не ошибиться со средой

EPDM (СКЭПТ, этилен-пропилен-диеновый каучук)

Рабочий стандарт для наружного применения: атмосферостойкость, озоностойкость (класс по ГОСТ 9.026 не ниже 0), стойкость к УФ, воде, пару до +130 °C, слабым кислотам и щелочам. Диапазон −55…+130 °C (пиково +150). Категорически несовместим с нефтепродуктами — набухание до 200%. Марки смесей: ИРП-1287, ИРП-1354, 51-1668. Именно EPDM применяют в оконных и фасадных профилях, уплотнении люков теплотрасс, воздуховодах.

NBR (СКН, бутадиен-нитрильный)

Маслобензостойкий каучук. Стойкость определяется содержанием акрилонитрила: 18–28% — низкое (морозостойкость до −45 °C, но слабая стойкость к топливу), 34–45% — высокое (стойкость отличная, но хрупкость уже при −25 °C). Марки: ИРП-1068, 7-ИРП-1068, В-14. Температура: −30…+100 °C. Не применять на улице без защиты — растрескивается от озона за 1–2 сезона.

VMQ (силикон)

−60…+250 °C (у некоторых марок до +300), физиологическая инертность, пищевые допуски. Слабое место — низкая прочность на разрыв (4–9 МПа) и стойкость к истиранию, а также к пару высокого давления. Идеален для дверей духовых шкафов, стерилизаторов, светотехники (IP-уплотнение прожекторов).

Прочие

• FKM (фторкаучук, Viton) — агрессивные среды, топливо, до +200 °C. Дорог в 8–12 раз против EPDM.
• CR (неопрен) — компромисс: умеренная маслостойкость + атмосферостойкость + огнестойкость (самозатухание). Судостроение, вагоностроение.
• SBR/NR — дёшево, высокая эластичность, но только для сухих неответственных узлов.

Сравнительная таблица подбора

Степень сжатия — главный расчётный параметр

Уплотнение работает за счёт контактного давления, а оно создаётся деформацией. Практические нормы, которые я закладываю в конструкторскую документацию:

• Монолитный шнур в статике — сжатие 15–25% от диаметра сечения. Ниже 12% — риск протечки при допусках и усадке; выше 30% — резина «запирается» в канавке, растёт остаточная деформация (compression set).
• Динамика (подвижные крышки, люки) — 10–15%.
• Губчатые профили — 30–50%, но не более 60%: пористая структура схлопывается, теряя восстанавливаемость.
• Коэффициент заполнения канавки — 75–90%. Оставшиеся 10–25% нужны для термического расширения и набухания. Забитая на 100% канавка выдавит шнур наружу при нагреве.

Правило, спасшее не один проект: проверяйте не только степень сжатия, но и остаточную деформацию сжатия по ГОСТ 9.029-74 (метод Б, 24 ч при рабочей температуре). Для ответственных узлов допускаю не более 25% для EPDM и не более 15% для силикона. Резина с ОДС 45% «запомнит» форму и через полгода перестанет прижиматься к фланцу — при внешне идеальном состоянии.

Нормативная база

• ГОСТ 6467-79 — шнуры резиновые, размеры и допуски.
• ГОСТ 19177-81 — прокладки и профили пористой резины.
• ГОСТ 30778-2001 — прокладки уплотняющие для оконных и дверных блоков.
• ГОСТ 263-75 — твёрдость по Шору А; ГОСТ 270-75 — прочность и относительное удлинение.
• ГОСТ 9.024-74 / 9.026-74 — теплостойкость и озоностойкость.
• ГОСТ 20-88 — если требуется профиль с тканевым или тросовым армированием.

Для пищевых и питьевых применений дополнительно требуйте у поставщика санитарно-эпидемиологическое заключение и соответствие ТР ТС 005/2011, для питьевой воды — рецептуру на основе EPDM peroxide-cured (пероксидная вулканизация), а не серной: серные смеси дают привкус и рост микрофлоры.

Стыковка и монтаж: где теряют герметичность

Кольцевание шнура

Соединение концов в кольцо выполняют тремя способами:

1. Горячая вулканизация в пресс-форме — прочность стыка до 80% от прочности материала. Единственный корректный вариант для давления выше 0,1 МПа и для силикона.
2. Клеевое соединение цианакрилатом (Loctite 406 + праймер 770 для EPDM/силикона) — быстро, ремонтопригодно, но стык — слабое место при растяжении.
3. Косой рез 30–45° с проклейкой — увеличивает площадь склейки в 1,5–2 раза против прямого реза.

Типовые ошибки

• Натяжение шнура при укладке в канавку. Растянутый на 5% шнур утоньшается по сечению примерно на 2,5% и после релаксации даёт зазор в углах. Укладывайте с лёгкой слабиной, углы формируйте по радиусу не менее 3d.
• Монтаж без смазки. Силиконовая смазка (не минеральная для EPDM!) снижает усилие сборки и предотвращает подворот профиля.
• Хранение свыше 3 лет для NBR и SBR при доступе света и озона — по ГОСТ 7338 и общим требованиям склад должен быть тёмный, +5…+20 °C, без электродвигателей поблизости (источник озона).

Практический алгоритм подбора

1. Определите среду и максимальную температуру (включая аварийный пик и пар при промывке CIP).
2. Выберите эластомер по таблице выше; при сомнении между EPDM и NBR решает наличие масел.
3. Задайте твёрдость: 40–50 Шор А — мягкие крышки и малые усилия прижима; 60–70 — универсальный статический узел; 80–90 — высокое давление и риск экструзии в зазор.
4. Рассчитайте сечение: канавка глубиной 0,78–0,85 от диаметра шнура, ширина — 1,15–1,25 от диаметра.
5. Проверьте ОДС и заложите ревизию узла в регламент ТО.

Пример из практики: на теплопункте течь по фланцу DN200 «лечили» затяжкой шпилек четыре раза за сезон. Стоял NBR-шнур 10 мм при воде 115 °C. Замена на EPDM 70 Шор А того же сечения со степенью сжатия 20% — узел отработал пять лет без обслуживания. Разница в цене изделия — менее 400 рублей.
