Упругие элементы резиновые: конструкции, материалы, расчёт и практика эксплуатации

Упругие элементы резиновые — детали, работающие на упругой деформации эластомера и предназначенные для виброизоляции, амортизации ударов, компенсации несоосности и температурных перемещений, а также для передачи крутящего момента с демпфированием. В отличие от стальной пружины, резина обладает внутренним трением (гистерезисом), поэтому одновременно и накапливает энергию, и рассеивает её в тепло — это ключевое инженерное свойство.

Физика работы: почему резина «не пружина»

Резина — практически несжимаемый материал: коэффициент Пуассона μ ≈ 0,4995, объёмный модуль ~2000 МПа, а модуль сдвига G всего 0,4–2,0 МПа. Отсюда три практических следствия, которые я повторяю на каждом техсовете:

• Жёсткость на сжатие зависит не от материала, а от геометрии. Управляет коэффициент формы Ф = площадь нагружаемой поверхности / площадь свободной (боковой) поверхности. Плоская шайба с Ф = 3 будет в разы жёстче такой же по объёму, но высокой втулки с Ф = 0,3.
• Работа на сдвиг — самый линейный и предсказуемый режим. Жёсткость на сдвиг C = G·A/h, где A — площадь склейки, h — толщина слоя. Именно поэтому в виброизоляторах низкой частоты (4–8 Гц) используют сдвиговые схемы.
• Резина не работает на растяжение в силовых узлах. Растяжение резко ускоряет рост трещин (озонное растрескивание, эффект Мюллинза при циклике). Конструктивно узел проектируют так, чтобы элемент всегда оставался в зоне сжатия/сдвига с предварительным поджатием.

Правило практика: статическая деформация сжатия резинового виброизолятора не должна превышать 10–15 % высоты для деталей без металлической арматуры и 20–25 % — для привулканизированных многослойных пакетов. Всё, что выше, — это уже ползучесть, потеря высоты и «просадка» агрегата через 1–2 года.

Классификация упругих элементов

По конструкции

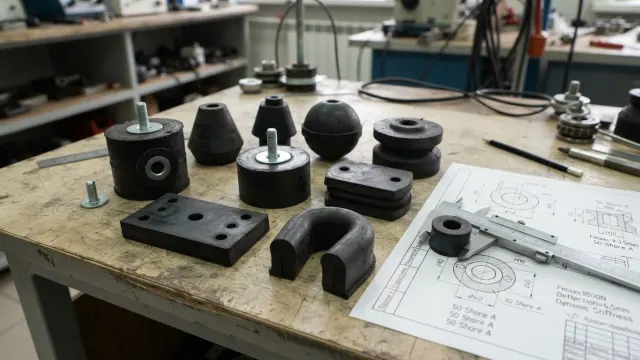

• Виброизоляторы (амортизаторы) резинометаллические — типы АКСС, АПС, АД, ВР, сайлентблоки, «грибки» (буфер сжатия), опоры М8–М16 с привулканизированной арматурой.
• Втулки и сайлентблоки — работают на кручение и радиальный сдвиг, компенсируют перекос до 3–5°.
• Упругие муфты: пальцевые МУВП (ГОСТ 21424-93) с резиновыми втулками, муфты со звёздочкой, шинно-пневматические, торообразные.
• Отбойники и буферы — рессорные подушки, буферы мостовых кранов и лифтов, ударопоглотители причальные (кранцы).
• Резинокордные и пневмоэлементы — пневмобаллоны и рукавные пневморессоры, где упругость даёт газ, а резинокорд — оболочка.
• Пластины и коврики виброизолирующие — рифлёные, ребристые, из вибропоглощающих смесей, под станки и насосные агрегаты.
• Опорные части мостовые — слоистые резинометаллические РОЧ по ГОСТ 32960-2014.

По каучуковой основе

Марка резины — это 70 % ресурса изделия. Основные группы:

• NR/SBR (натуральный, бутадиен-стирольный) — лучший комплекс усталостной прочности и низкого гистерезиса. Виброизоляторы, сайлентблоки, мостовые опорные части. Слаб к маслам и озону.
• CR (наирит, хлоропрен) — компромисс: стойкость к озону, атмосфере, слабым маслам. Типовой выбор для наружных узлов и морской техники.
• NBR (СКН, бутадиен-нитрильный) — маслобензостойкие элементы, опоры ДВС, муфты в маслосреде.
• EPDM (СКЭПТ) — озон, пар, горячая вода, кислоты; но категорически несовместим с нефтепродуктами.
• Силикон (VMQ) и фторкаучук (FKM) — экстремальные температуры (-60…+250 °C), но низкая усталостная прочность, для силовых упругих элементов применяют ограниченно.

Сравнительная таблица выбора материала упругого элемента

Нормативная база

При разработке ТУ и приёмке опирайтесь на:

• ГОСТ 7338-90 — пластины технические резиновые и резинотканевые (ТМКЩ, МБС, ПИЩ) — основа для прокладок и виброковриков.
• ГОСТ 263-75 — твёрдость по Шору А; ГОСТ 270-75 — прочность при растяжении и относительное удлинение.
• ГОСТ 9.024-74 — теплостойкость, ГОСТ 9.026-74 — озоностойкость, ГОСТ 9.030-74 — стойкость в жидких средах.
• ГОСТ 9982-76 — остаточная деформация при сжатии (ОДС) — важнейший показатель для упругих элементов постоянного поджатия.
• ГОСТ 32960-2014 — опорные части мостов; ГОСТ 17053.1-80 — амортизаторы резинометаллические типа АКСС.
• ГОСТ 21424-93 — муфты упругие втулочно-пальцевые.

Расчёт: минимум, который нужен инженеру

Собственная частота и эффективность виброизоляции

Ключевой параметр — статическая осадка x_ст под весом агрегата. Собственная частота системы f₀ ≈ 5/√x_ст (Гц, x в см). Виброизоляция начинает работать при отношении частоты возмущения к f₀ больше √2, реальный эффект — при отношении 3 и выше.

Пример из практики. Насосный агрегат 1500 кг, электродвигатель 1500 об/мин → возмущение 25 Гц. Чтобы получить f₀ ≤ 8 Гц, нужна осадка x ≈ (5/8)² = 0,39 см ≈ 4 мм. При 4 опорах нагрузка на одну 375 кгс, требуемая жёсткость C = 375/0,39 ≈ 960 кгс/см. Далее подбираем типоразмер с этой жёсткостью и проверяем, что 4 мм — не более 15 % высоты элемента, то есть высота резины ≥ 27 мм. Именно на этом шаге чаще всего ошибаются: ставят тонкий коврик 8 мм, получают f₀ = 18 Гц и вместо изоляции — резонанс.

Динамическая жёсткость

Динамический модуль резины выше статического. Коэффициент динамичности K_д = C_дин/C_ст составляет 1,1–1,3 для NR малой твёрдости, 1,4–1,8 для наполненных смесей с высоким содержанием техуглерода и до 2,0–2,5 для бутила. Расчёт по статике без поправки даёт ошибку в частоте до 40 %.

Тепловыделение

Мощность рассеяния P = 2π·f·tgδ·W, где W — энергия деформации за цикл. При частотах выше 20–30 Гц и амплитудах более 1 мм массивные элементы перегреваются изнутри (эффект «теплового взрыва»), поскольку теплопроводность резины всего 0,15–0,25 Вт/(м·К). Решение — сдвиговая схема, тонкие слои, армирование металлом как теплоотводом.

Типовые ошибки эксплуатации и монтажа

1. Контакт NR/SBR с маслом. Набухание 60–150 %, потеря жёсткости за 2–3 месяца. На маслонаполненных фундаментах — только NBR или CR с поддоном.
2. Перетяжка крепежа сайлентблока в свободном положении. Резину нужно затягивать в рабочем (нагруженном) положении узла, иначе элемент постоянно работает с односторонним кручением и рвётся по границе с арматурой.
3. Игнорирование озона и УФ. Трещины «сеточкой» на растянутых поверхностях — классика для наружных NR-элементов без антиозонантов. Требуйте в ТУ испытание по ГОСТ 9.026-74 (50 pphm, 40 °C, 72 ч).
4. Хранение. По ГОСТ 7338 и общим правилам — в затемнённом помещении при 0…+25 °C, вдали от источников озона (сварка, электродвигатели), без деформации. Гарантийный срок хранения обычно 12–24 мес., срок службы после ввода — 5–10 лет.
5. Отсутствие ограничителей хода. При аварийном режиме резина должна упираться в металлический упор, а не разрушаться. Закладывайте зазор 1,5–2 амплитуды рабочего хода.

Приёмка и входной контроль

Минимальный набор проверок партии резиновых упругих элементов:

• твёрдость по Шору А (допуск обычно ±5 ед.) — ГОСТ 263-75, не менее 3 точек;
• условная прочность и относительное удлинение по ГОСТ 270-75 (для NR-смесей типично 18–25 МПа и 450–600 %);
• ОДС по ГОСТ 9982-76 — не более 20–25 % за 24 ч при 70 °C;
• прочность связи резина–металл (отрыв) — разрушение должно идти по резине, а не по клеевому слою; отслоение по границе — брак вулканизации;
• испытание на статическую жёсткость: замер осадки под номинальной нагрузкой, отклонение ±15 % от паспортной характеристики.

Наличие протоколов и паспорта с указанием шифра резиновой смеси, даты вулканизации и номера партии — обязательное условие. Резина без даты изготовления в проект не допускается: элемент, пролежавший 5 лет на складе под солнцем, теряет до 30 % ресурса ещё до монтажа.
