Упругие муфты резиновые: конструкции, материалы, расчёт и практика эксплуатации

Упругая муфта с резиновым (эластомерным) элементом — узел, который одновременно решает три задачи: передаёт крутящий момент, компенсирует несоосность валов и гасит крутильные колебания. В отличие от жёстких фланцевых и зубчатых муфт, здесь энергия удара поглощается деформацией эластомера, а не подшипниками двигателя. Именно поэтому резиновый элемент — расходник, и это нормально: он должен изнашиваться раньше редуктора.

Классификация упругих муфт с резиновыми элементами

В практике машиностроения и ремонта чаще всего встречаются пять базовых конструкций.

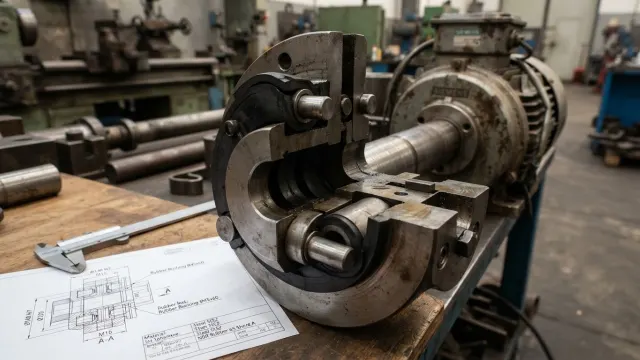

1. МУВП — муфта упругая втулочно-пальцевая (ГОСТ 21424-93)

Классика советского и российского привода: две полумуфты, стальные пальцы и гофрированные резиновые втулки. Передаваемые моменты — от 6,3 до 16 000 Н·м, диаметры валов 9…250 мм. Компенсирующая способность скромная: радиальное смещение до 0,2–0,5 мм, угловое — до 1°. Втулки изготавливают по ГОСТ 21424 из резины с твёрдостью 65–75 Шор А, чаще на основе НК/СКИ или СКМС.

Практическое замечание: если МУВП «съедает» втулки за 2–3 месяца, дело почти всегда не в резине, а в несоосности свыше 0,3 мм или в отсутствии затяжки пальцев.

2. Муфты упругие с торообразной оболочкой (шинные, ГОСТ 20884-82)

Резинокордная оболочка в форме автомобильной покрышки, зажатая прижимными кольцами. Лучшая компенсирующая способность в классе: радиальное смещение до 2–6 мм, угловое до 2–4°, осевое до 3–8 мм. Отлично работают на дробилках, насосах, конвейерах, судовых линиях валов. Недостаток — большой момент инерции и осевое «расталкивание» полумуфт при высоких оборотах.

3. Муфты со звёздочкой (кулачково-дисковые, тип GS / ГОСТ 14084-93)

Два кулачковых полумуфтовых диска и звёздочка из полиуретана или резины, работающая на сжатие. Компактны, беззазорны, не требуют смазки. Твёрдость звёздочки 80, 92, 98 Шор А — чем выше, тем жёстче характеристика и больше момент, но хуже демпфирование.

4. Муфты с резиновыми пальцами / вкладышами (тип RRS, «Ромашка»)

Упругий диск-«ромашка» из NBR или EPDM между двумя штифтовыми фланцами. Ставятся на насосное оборудование, отличаются мгновенной заменой элемента без сдвига агрегатов (вариант с разрезным вкладышем).

5. Муфты с резиновым кольцом-обечайкой (тип HRC, Flexomax)

Резиновый или полиуретановый бандаж, работающий на сдвиг. Дают максимальное демпфирование, применяются в приводах ДВС и поршневых компрессоров, где нужно смещение резонанса крутильных колебаний.

Марки резины: что реально влияет на ресурс

Половина преждевременных отказов — ошибка по среде и температуре, а не по моменту.

• NBR (СКН, бутадиен-нитрильная) — базовый выбор: маслостойкость, −30…+100 °C. Стандарт для муфт возле редукторов, где неизбежен туман минерального масла.
• EPDM (СКЭПТ) — озоно- и атмосферостойкость, −50…+130 °C, но категорически не сочетается с минеральными маслами (набухание до 200 %).
• NR/SKI (натуральная резина) — максимальная эластичность и демпфирование, лучшая динамика, но старение на солнце и температура не выше +70 °C.
• Полиуретан (TPU/СКУ) — высокая нагрузочная способность и износостойкость, −30…+80 °C, боится горячей воды и пара (гидролиз).
• Силикон (VMQ) — только для термонагруженных приводов (до +200 °C), низкая прочность на разрыв, редко.
• HNBR — там, где NBR не тянет по температуре (+150 °C) и агрессии.

Резиновые смеси для упругих элементов по общетехническим требованиям соответствуют ГОСТ 7338-90 (пластины), ГОСТ 9.024-74 (теплостойкость), твёрдость контролируют по ГОСТ 263-75, условную прочность — по ГОСТ 270-75.

Экспертное правило из практики: резиновый элемент подбирают не по номинальному моменту двигателя, а по расчётному с коэффициентом режима работы K. Для центробежного насоса K = 1,2; для конвейера — 1,5; для щековой дробилки и поршневого компрессора — 2,0…2,5. Муфта, «впритык» подобранная по каталогу, на дробилке живёт один сезон.

Расчёт и подбор: пошагово

1. Номинальный момент: T = 9550 · P / n, где P — мощность, кВт; n — обороты, мин⁻¹.
2. Расчётный момент: T_расч = T · K_реж · K_t (температурный коэффициент: при +80 °C для NBR K_t ≈ 1,3).
3. Выбираем типоразмер: T_{ном.муфты} ≥ T_расч.
4. Проверяем пиковый момент пуска (для АД с прямым пуском — до 2,5·T_ном) против допускаемого максимального момента муфты.
5. Проверяем максимальные обороты и диаметры расточек под валы (посадка H7/k6, шпонка по ГОСТ 23360-78).
6. Оцениваем фактическую несоосность после центровки — она должна быть ≤ 50 % каталожной компенсирующей способности.

Пример: насос 22 кВт, 1450 об/мин. T = 9550·22/1450 = 145 Н·м. K = 1,2 → T_расч = 174 Н·м. Берём МУВП с номиналом 250 Н·м, а не 180 — запас на будущую разцентровку от температурных деформаций трубопровода.

Сравнение типов упругих резиновых муфт

Монтаж и центровка: где теряется ресурс

• Центровка обязательна всегда. «Упругая муфта компенсирует» — не индульгенция: при радиальном смещении 1 мм вместо допустимых 0,3 мм ресурс втулок МУВП падает в 5–8 раз.
• Инструмент: лазерный центровщик или две стрелочные индикаторные головки. Допуск для 1500 об/мин — 0,05–0,10 мм на радиус, 0,05 мм/100 мм на излом.
• Полумуфты насаживают с нагревом до 100–120 °C (индуктор, масляная ванна), запрещено забивать кувалдой — разбивается подшипник двигателя.
• Осевой зазор между полумуфтами выдерживают по каталогу (обычно 2–6 мм) — он компенсирует тепловое удлинение вала.
• Резиновые элементы не смазывать маслом и графитом; для облегчения сборки — мыльный раствор или силиконовая смазка (если элемент не силиконовый).
• Хранение ЗИП: тёмное помещение, +5…+25 °C, вдали от озонирующего оборудования (сварка, электродвигатели). Гарантийный срок хранения резиновых деталей по ГОСТ 9.014-78 — как правило, 3 года.

Диагностика износа: признаки и сроки

Опытный механик определяет состояние муфты за 30 секунд:

• Чёрная резиновая пыль вокруг ограждения — классика износа МУВП и «ромашки», остаточный ресурс — недели.
• Люфт при провороте вала рукой более 3–5° — элемент просел, менять.
• Трещины по основанию зубьев звёздочки, «остекленение» поверхности — термическое старение, пересмотреть марку эластомера или вентиляцию.
• Набухание, липкость — химическая несовместимость (EPDM в масле). Меняем на NBR.
• Вибрация на удвоенной оборотной частоте (2×) — почти всегда несоосность, а не «плохая резина».

Регламент: осмотр каждые 2000 моточасов, замена упругих элементов — 8 000–20 000 ч в зависимости от режима. На ударных нагрузках заводим комплект ЗИП в постоянный запас: стоимость втулок — доли процента от стоимости простоя линии.

Итоги для инженера

Резиновая упругая муфта — не «прокладка между валами», а расчётный демпфер. Три решения определяют её жизнь: правильный коэффициент режима при подборе момента, корректная марка эластомера под среду и температуру, и качественная центровка с инструментальным контролем. Соблюдение этих трёх пунктов превращает ежеквартальную замену втулок в плановую операцию раз в 2–3 года.
