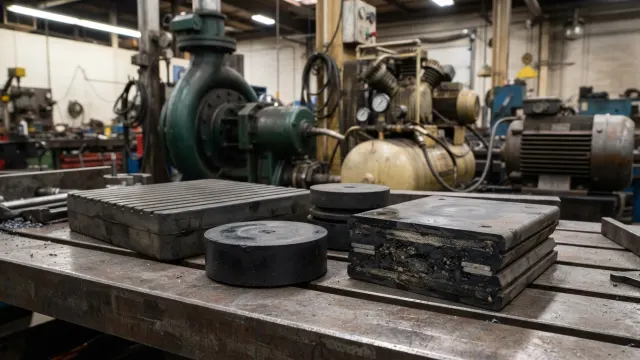

Вибрационные плиты из резины: инженерный подбор, характеристики и монтаж

Резиновая виброплита — самый дешёвый и надёжный способ снизить динамические нагрузки на фундамент и убрать структурный шум. Разбираем, как выбрать марку, твёрдость и толщину так, чтобы виброизоляция реально работала, а не «просела» за полгода.

Автор: Иван Петров Проверил: Иван Петров
Содержание
Вибрационные плиты из резины: инженерный подбор, характеристики и монтаж

Вибрационные (виброизолирующие) плиты из резины — это упругие маты и пластины толщиной от 8 до 100 мм, которые укладываются между источником вибрации и опорной конструкцией. Задача плиты — снизить коэффициент передачи динамической силы на фундамент, погасить структурный (корпусный) шум и защитить оборудование от внешних толчков. В отличие от пружинных виброопор, резиновая плита работает распределённой площадью и не требует расчёта точек опирания — но именно из-за кажущейся простоты её чаще всего подбирают неверно.

Физика вопроса: почему толщина важнее твёрдости

Эффективность виброизоляции определяется соотношением частоты возмущающей силы f и собственной частоты системы «масса на упругом слое» f₀. Изоляция начинается только при f/f₀ > √2, реальный эффект — при f/f₀ ≥ 3.

Собственная частота приближённо: f₀ ≈ 5 / √Xст, где Xст — статическая осадка слоя в сантиметрах. Отсюда практический вывод: чтобы получить f₀ = 12–15 Гц (типовое требование для станков и насосов), нужна осадка 1,1–1,7 см. Тонкий мат 10 мм физически не может дать такую осадку — максимум 1,5–2 мм, то есть f₀ около 35–45 Гц. Такой слой изолирует только высокочастотный корпусный шум (от 100 Гц), но бесполезен против дисбаланса вала на 25 Гц.

Правило, которое я повторяю на каждом объекте: виброплита работает не толщиной, а деформацией. Если под нагрузкой резина сжалась менее чем на 5–7% от толщины, вы купили не виброизоляцию, а прокладку. Рабочий диапазон относительной деформации массивной резины — 10–15%, для рифлёных и перфорированных матов — до 25%.

Материалы и марки резины

Формованные плиты из смесевых резин

Классика — плиты и пластины по ГОСТ 7338-90 «Пластины резиновые и резинотканевые» (типы I, II, III; марки ТМКЩ, МБС, ПИЩ). Для виброизоляции применяют пластины ТМКЩ (тепломорозокислотощёлочестойкая) средней твёрдости 45–65 Шор А, толщиной 10–40 мм. Сырьё — СКИ/СКМС (изопрен, бутадиен-метилстирол).

  • NR/SBR (натуральный + бутадиен-стирольный) — лучшее сочетание упругости и низкого гистерезиса, эталон по вибропоглощению. Не стоек к маслам и озону.
  • NBR (СКН, бутадиен-нитрильный) — обязателен там, где есть СОЖ, гидравлика, дизтопливо: под компрессорами, гидростанциями, металлорежущими станками.
  • EPDM (СКЭПТ) — атмосферостойкость, озон, УФ, температура −50…+120 °С. Наружные установки, кровельные чиллеры, фундаменты вентустановок.
  • CR (наирит, хлоропрен) — компромисс: масло-, озоно- и огнестойкость. Дорого, но применяется в судостроении и энергетике.

Резинокордовые и композитные виброплиты

При нагрузках свыше 1,0 МПа чистая резина «плывёт» вбок. Тогда используют резинотканевые пластины по ГОСТ 7338-90 тип II с кордовыми прослойками или армированные металлокордом плиты — они удерживают форму и допускают давление 2–4 МПа при сохранении вертикальной податливости.

Плиты из резиновой крошки (SBR-гранулят)

Прессованные маты плотностью 600–1100 кг/м³ на полиуретановом связующем — самый массовый продукт для фундаментов, спортзалов и рельсовых подрельсовых прокладок. Дешевле формованной резины в 2–3 раза, отлично поглощают ударный шум (ΔLw до 25–30 дБ по ГОСТ Р ИСО 16251/СП 51.13330), но обладают заметной ползучестью: за 10 лет остаточная деформация 3–6%. Под точное оборудование не годятся, под фундаменты и полы — оптимальны.

Таблица подбора виброплиты

ПрименениеМатериал / маркаТвёрдость, Шор АТолщина, ммРабочее давление, МПаf₀, Гц
Металлорежущие станки, прессы малыеNBR / ТМКЩ, рифлёная55–6515–250,3–0,818–25
Насосы, компрессоры до 30 кВтNR/SBR формованная, ребристая45–5525–400,2–0,512–16
Вентустановки, чиллеры (улица)EPDM50–6020–300,2–0,614–18
Кузнечные молоты, вибростолыРезинокорд / металлокорд65–7540–1001,5–4,08–12
Плавающие полы, фундаменты зданийSBR-крошка, 700–900 кг/м³—20–500,05–0,2515–22
Подрельсовые прокладки, трамвайSBR-крошка 1000 кг/м³ / CR60–7010–250,5–1,225–40

Как рассчитать плиту за 5 минут

  1. Определите массу и опорную площадь. Станок 2 400 кг, опорная рама 1,2 × 0,8 м = 0,96 м². Давление = 24 000 Н / 0,96 = 0,025 МПа — слишком мало! Резина не деформируется, изоляции нет.
  2. Скорректируйте площадь. Укладываем не сплошной мат, а 8 полос 150×150 мм = 0,18 м² → 0,133 МПа. Уже рабочий диапазон для мата 45 Шор А.
  3. Проверьте осадку. Для резины 50 Шор А динамический модуль ≈ 3–5 МПа; при 0,13 МПа относительная деформация ≈ 3%. При толщине 30 мм осадка 0,9 мм → f₀ ≈ 52 Гц. Мало. Берём рифлёный мат (эффективная жёсткость в 3–4 раза ниже) — осадка 3,2 мм, f₀ ≈ 28 Гц.
  4. Сравните с частотой возмущения. Двигатель 1450 об/мин = 24 Гц. f/f₀ < 1 — резонанс! Нужен более мягкий элемент: два слоя рифлёного мата или пружинные опоры.

Этот простой алгоритм отсеивает 80% ошибочных решений. Самая частая ошибка на практике — укладка сплошного листа под лёгкое оборудование: удельное давление падает до сотых долей МПа, резина работает как жёсткая подкладка.

Профили поверхности и их роль

  • Гладкая — максимальная жёсткость, только для тяжёлых нагрузок и защиты от истирания.
  • Рифлёная / «ёлочка» — снижает эффективную жёсткость в 2–4 раза, отводит воду и масло, не даёт «прилипания» к бетону.
  • Пирамидальная (шиповая) — прогрессивная характеристика: мягкая при малой нагрузке, жёсткая при перегрузке. Идеальна для оборудования с переменной массой.
  • Перфорированная — обеспечивает возможность свободного бокового расширения, критично при коэффициенте формы (отношение нагруженной площади к свободной) более 1.

Монтаж: практические правила

  • Основание должно быть ровным: перепад не более 2 мм на 2 м (СП 71.13330). Локальный бугор создаёт концентрацию давления и разрыв резины по кромке.
  • Не приклеивайте виброплиту к обеим поверхностям намертво — при жёстком склеивании боковое расширение блокируется, жёсткость растёт в 3–8 раз. Достаточно точечной фиксации или сухой укладки.
  • Обязательно устраните «звуковые мостики»: жёсткие анкеры сквозь плиту, гибкие подводки заменить на виброкомпенсаторы (сильфон, резиновая вставка), кабель уложить петлёй.
  • Анкерное крепление станка через плиту выполняйте с резиновыми втулками и шайбами — иначе весь расчёт обнуляется одним болтом М20.
  • Для наружных плит из NR/SBR предусмотрите защиту от УФ и озона: озонное растрескивание по ГОСТ 9.026 начинается уже через 1–2 сезона.

Контроль качества и приёмка

При входном контроле партии требуйте паспорт с указанием: марки резины, твёрдости по ГОСТ 263-75 (Шор А) с допуском ±5 ед., условной прочности и относительного удлинения по ГОСТ 270-75, остаточной деформации сжатия по ГОСТ 9.029-74 (не более 25% за 24 ч при 70 °С), морозостойкости по ГОСТ 408-78. Для виброизоляционных изделий дополнительно — динамический модуль и коэффициент потерь (tgδ). Хорошая виброплита имеет tgδ 0,08–0,15: меньше — плохое демпфирование на резонансе, больше — сильный саморазогрев при циклике.

Практический тест на объекте: измерьте виброскорость (мм/с СКЗ) на раме оборудования и на фундаменте по ГОСТ ИСО 10816-1 до и после установки. Снижение менее 6 дБ (в 2 раза) означает, что плита подобрана неверно.

Срок службы и типовые отказы

Формованная резина при давлении в расчётном диапазоне служит 12–20 лет, плиты из крошки — 10–15 лет. Основные причины отказа: перегрузка (продавливание и разрыв по кромке), контакт с несовместимой средой (масло на NR — набухание до 100% за месяц), тепловое старение при температуре выше допустимой, озонное растрескивание, а также ползучесть при статическом давлении выше 0,6 МПа для нештатных марок. Проводите ревизию раз в 2 года: замер остаточной толщины (потеря более 10% — замена), осмотр кромок, проверка отсутствия новых жёстких связей после ремонтов.

Вопросы и ответы

Чем виброплита из формованной резины отличается от мата из резиновой крошки?
Формованная резина (ТМКЩ, NBR, EPDM) — монолитный вулканизат с предсказуемым модулем упругости, низкой остаточной деформацией (до 25% по ГОСТ 9.029-74) и стабильной характеристикой в течение всего срока службы. Она держит давление до 0,8–1,0 МПа и подходит под станки и насосы. Мат из SBR-крошки на полиуретановом связующем дешевле в 2–3 раза, отлично гасит ударный и структурный шум, но склонен к ползучести: за 10 лет теряет 3–6% толщины, а при давлении выше 0,25 МПа быстро уплотняется и жёсткость растёт. Крошка — выбор для плавающих полов, фундаментов зданий, спортобъектов; формованная резина — для оборудования.
Какая толщина резиновой виброплиты нужна под станок?
Толщину определяет не масса, а требуемая статическая осадка. Для собственной частоты 12–15 Гц нужна осадка 11–17 мм, для 20–25 Гц — 4–6 мм. При рабочей относительной деформации 10–15% это даёт толщины соответственно 80–120 мм и 30–50 мм для гладкой резины, либо 25–40 мм для рифлёной (её эффективная жёсткость в 2–4 раза ниже). Универсальное правило: сначала считаете частоту возмущения (обороты/60), затем задаёте f₀ минимум втрое ниже, из формулы f₀ ≈ 5/√Xст находите осадку, и уже потом — толщину под фактическое удельное давление.
Можно ли класть виброплиту сплошным листом под всю станину?
Чаще всего это ошибка. При большой опорной площади удельное давление падает до 0,02–0,05 МПа, резина деформируется на десятые доли миллиметра и работает как жёсткая прокладка — виброизоляции нет. Правильное решение: разрезать мат на опорные площадки (обычно 100×100 … 200×200 мм) и разместить их под рёбрами и точками опирания станины так, чтобы удельное давление попало в паспортный рабочий диапазон материала (обычно 0,1–0,6 МПа). Сплошной лист оправдан только под тяжёлые прессы, молоты и фундаментные плиты, где давление изначально высокое.
Какую резину выбрать, если на пол попадают СОЖ и масло?
Только бутадиен-нитрильную (NBR/СКН) или хлоропреновую (CR/наирит). Натуральный каучук и SBR в контакте с минеральными маслами набухают на 60–150% по объёму, теряют прочность и превращаются в кашу за несколько недель. NBR с содержанием акрилонитрила 28–33% даёт изменение объёма в масле СЖР-1 не более 10–15% и служит десятилетиями. Дополнительно предусмотрите поддон или бортик и рифлёный профиль для отвода жидкости из-под плиты.
Как проверить, что виброизоляция реально работает?
Измерением, а не на глаз. По ГОСТ ИСО 10816-1 замерьте виброскорость (мм/с СКЗ) в трёх направлениях на раме оборудования и на фундаменте рядом — до монтажа и после. Эффективная виброизоляция даёт снижение на фундаменте минимум в 2–3 раза (6–10 дБ). Дополнительно проверьте наличие резонанса: выбегом двигателя снимите спектр — пик на низких частотах в момент прохождения f₀ должен быть кратковременным. Если вибрация после монтажа выросла — вы попали в резонанс, нужен более жёсткий или, наоборот, более мягкий элемент.
Каким ГОСТам должна соответствовать резиновая виброплита?
Базовый документ на пластины — ГОСТ 7338-90 (типы I–III, марки ТМКЩ, МБС, ПИЩ, кислото-щёлочестойкие). Методы контроля: твёрдость — ГОСТ 263-75, прочность и удлинение — ГОСТ 270-75, остаточная деформация сжатия — ГОСТ 9.029-74, морозостойкость — ГОСТ 408-78, стойкость к озону — ГОСТ 9.026-74. Для виброизоляции зданий и полов ориентируйтесь на СП 51.13330 (защита от шума) и ГОСТ Р ИСО 16251 по индексу снижения ударного шума ΔLw. Требуйте у поставщика паспорт с фактическими значениями, а не ссылку на ТУ без цифр.
