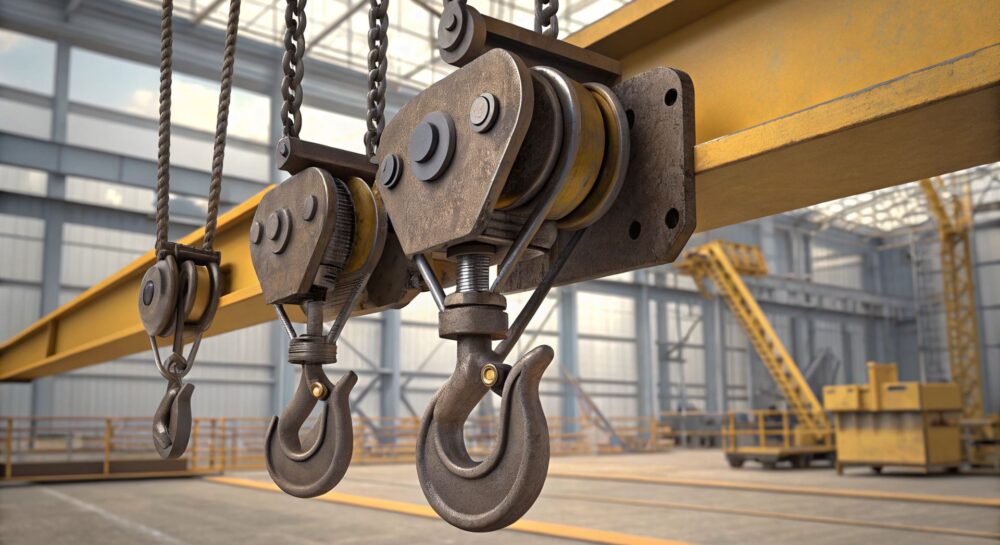

Крепление стропов к траверсе: проушины, пальцы, крюки

Правильное и надежное крепление грузоподъемных стропов к траверсе – это фундаментальное условие для безопасного проведения погрузочно-разгрузочных работ. Траверсы, как правило, используются для подъема грузов нестандартной формы или тех, которые требуют особо бережного обращения, распределяя нагрузку и предотвращая повреждения. Эффективность и безопасность всего грузоподъемного механизма напрямую зависят от качества соединения стропов с траверсой. В этой статье мы подробно рассмотрим основные элементы крепления: проушины, пальцы и крюки, а также их роль в обеспечении надежности.

Типы креплений и их особенности

Выбор конкретного типа крепления зависит от конструкции траверсы, типа поднимаемого груза, условий эксплуатации и требований безопасности.

Проушины

Проушина – это, по сути, кольцо или петля, интегрированная в конструкцию траверсы или стропа. Она служит точкой крепления для других элементов, например, крюков или непосредственно другого конца стропа.

• На траверсе: Проушины на траверсе обычно представляют собой массивные, прочно приваренные или вкрученные элементы, рассчитанные на восприятие значительных нагрузок. Они могут быть выполнены в виде:
• Рым-болтов: Съемные проушины, которые вкручиваются в резьбовые отверстия на траверсе. Это обеспечивает гибкость в конфигурации крепления.
• Сварных колец: Неразъемные, монолитные элементы, обеспечивающие максимальную прочность.
• На стропе: Проушины на концах стропов (например, в текстильных или канатных стропах) представляют собой петли, сплетенные или опрессованные для обеспечения их целостности и грузоподъемности.

Пальцы (оси)

Пальцы, или оси, чаще всего применяются в соединениях, где требуется шарнирное или быстроразъемное крепление. Они проходят через отверстия в элементах крепления (например, в проушинах стропов и крюках траверсы) и фиксируются.

• Назначение: Пальцы обеспечивают возможность свободного поворота элементов относительно друг друга, что может быть важно для правильного распределения нагрузки или для удобства манипуляций.
• Материал и конструкция: Пальцы изготавливаются из высокопрочной стали и могут иметь различные варианты фиксации:
• Шплинты: Наиболее распространенный способ фиксации, когда палец проходит через отверстие, а затем через специальное отверстие в пальце пропускается шплинт, предотвращающий его выпадение.
• Резьбовые соединения: Палец с одной стороны имеет резьбу, на которую накручивается гайка, фиксирующая его.
• Стопорные кольца: Также используются для фиксации пальцев в предназначенных для этого пазах.

Крюки

Крюки являются одними из самых распространенных элементов грузозахватных приспособлений и часто используются для соединения стропов с траверсой.

• Типы крюков:
• Жесткие крюки: Стационарно закрепленные на траверсе или на конце стропа.
• Вертлюжные крюки: Оснащены механизмом вращения, позволяющим избежать перекручивания стропа при подъеме и опускании груза. Это особенно важно при работе с длинными или тяжелыми грузами.
• Крюки с предохранительной защелкой: Защелка предотвращает случайное соскальзывание стропа с крюка, повышая безопасность.
• Конструкция: Крюки изготавливаются из высококачественной стали, проходят термическую обработку и подвергаются испытаниям на прочность. Важно обращать внимание на состояние зева крюка: он не должен быть деформирован или иметь трещины.

Обеспечение надежности и безопасности

• Соответствие нагрузкам: Все элементы крепления (проушины, пальцы, крюки) должны соответствовать расчетным нагрузкам, указанным в паспорте траверсы и стропов.
• Регулярный осмотр: Перед каждым использованием необходимо проводить тщательный визуальный осмотр всех соединений на предмет механических повреждений, износа, трещин, деформаций.
• Правильный монтаж: Убедитесь, что все пальцы надежно зафиксированы, шплинты и стопорные кольца на месте, а крюки правильно зацеплены.
• Условия эксплуатации: Избегайте работы в агрессивных средах, при экстремальных температурах или при наличии абразивных материалов, которые могут повредить элементы крепления.

Надежное крепление стропов к траверсе – это не просто технический аспект, а залог безопасности людей и сохранности груза. Проушины, пальцы и крюки, будучи основными элементами этого соединения, требуют внимательного отношения, регулярного контроля и правильного использования. Понимание их функций и особенностей поможет минимизировать риски и обеспечить эффективность грузоподъемных операций.
