Прокладки по чертежам

Изготовление уплотнительных элементов по индивидуальной технической документации — это производственная услуга, направленная на создание нестандартных герметизирующих деталей для промышленного оборудования, спецтехники и инженерных систем. Данная категория продукции востребована в случаях, когда конфигурация фланцевых соединений отличается от типовых стандартов ГОСТ (например, импортное оборудование, опытные образцы агрегатов или узлы после ремонта с изменением геометрии). Основная функция таких изделий — обеспечение герметичности стыков сложной формы, предотвращение утечек рабочей среды и защита механизмов от попадания пыли и влаги.

Производственные мощности позволяют выпускать единичные экземпляры и серийные партии уплотнителей любой геометрической сложности. Инженерный отдел компании «Резиномир» осуществляет прием и обработку технической документации в форматах CAD для запуска изделий в производство. Для расчета стоимости заказа и получения консультации по выбору материала необходимо направить эскиз или чертеж на электронную почту ekb@rti-land.ru или связаться со специалистами по телефону +7 (800) 302-31-42.

Технология производства прокладок по чертежам

Изготовление нестандартных уплотнений базируется на технологиях прецизионной резки листовых материалов. Выбор метода зависит от тиража, требуемой точности, толщины и типа исходного сырья. В качестве заготовок используются листы паронита (ПОН-Б, ПМБ), технической резины (ТМКЩ, МБС), картона, фторопласта или силикона. Исходные материалы должны соответствовать профильным стандартам, например, ГОСТ 481-80 для паронита или ГОСТ 7338-90 для резиновых пластин.

Основные методы производства включают:

1. Плоттерная резка (раскрой на планшетном плоттере). Технология использует осциллирующий нож, управляемый ЧПУ. Метод оптимален для паронита и резины, так как исключает термическое воздействие на край изделия, сохраняя структуру материала. Обеспечивает точность позиционирования до 0,1 мм.
2. Гидроабразивная резка. Раскрой осуществляется струей воды с абразивом под сверхвысоким давлением. Применяется для толстых материалов (свыше 5-10 мм) и жестких композитов.
3. Вырубка на прессах (штанцформами). Используется для крупносерийного производства. Требует изготовления индивидуальной оснастки (матрицы).
4. Лазерная резка. Применима для неметаллических материалов, однако для резины и паронита используется с ограничениями из-за обугливания кромки.

Свойства и выбор материалов

При заказе прокладок по чертежам определяющим фактором является среда эксплуатации.

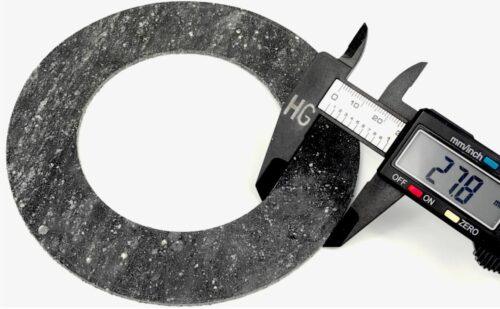

• Паронит ПОН-Б: Применяется для нейтральных сред, пара, воды, водных растворов солей при давлении до 6,4 МПа.
• Паронит ПМБ: Используется для контакта с нефтепродуктами, маслами, углеводородами при давлении до 10 МПа.
• Армированный паронит (Ферронит): Для узлов с высокими динамическими нагрузками.

Таблица 1. Сравнение методов изготовления нестандартных прокладок

Технические требования и применение прокладок по чертежам

Проектирование и изготовление уплотнений по индивидуальным размерам требует строгого соблюдения допусков. Классификация изделий производится по сложности контура (наличие внутренних отверстий, пазов, радиусов закругления) и габаритам. Современное оборудование позволяет изготавливать цельные прокладки размером до 1500х3000 мм (ограничено размером рабочего поля станка) или сегментные уплотнения больших диаметров с соединением типа «ласточкин хвост».

Сферы применения нестандартных уплотнительных элементов охватывают:

• Химическую и нефтеперерабатывающую промышленность (уплотнение теплообменников, реакторов, емкостного оборудования по ТУ предприятия).
• Пищевое производство (прокладки для дисковых затворов, сепараторов, автоклавов).
• Ремонт и обслуживание импортной спецтехники (замена оригинальных уплотнений двигателя, трансмиссии, гидравлики, снятых с производства).
• Научно-исследовательские работы (комплектация опытных стендов и прототипов установок).

Техническое предупреждение: При подготовке векторных макетов для резки (форматы DXF, DWG) необходимо соблюдать масштаб 1:1. Все контуры должны быть замкнутыми, без наложений линий и сплайнов. Некорректная геометрия в файле приведет к браку изделия. При выборе материала важно учитывать, что минимальная ширина перемычки прокладки должна быть не менее ее толщины во избежание разрыва при монтаже.

Готовые изделия проходят контроль геометрических параметров на соответствие чертежу. Поверхность прокладок должна быть ровной, без задиров, трещин и расслоений. Кромки реза — перпендикулярны плоскости листа.

Коммерческие условия реализации

Компания «Резиномир» предлагает услуги по производству уплотнительных элементов любой конфигурации в Екатеринбурге и Свердловской области. Мы изготавливаем прокладки по чертежам, эскизам или предоставленным образцам (с последующей оцифровкой). Работа ведется с юридическими лицами и индивидуальными предпринимателями по безналичному расчету, а также с физическими лицами.

Заказ может быть оформлен как на единичное изделие, так и на оптовую партию. Возможна отгрузка готовой продукции со склада или оперативное производство под заказ. Цены рассчитываются индивидуально и зависят от стоимости материала, длины реза (периметра изделия) и объема партии. Чтобы рассчитать стоимость и получить коммерческое предложение, необходимо предоставить файл чертежа и техническое задание. Мы предлагаем гибкие условия поставки и гарантируем соответствие материалов заявленным характеристикам.

FAQ (Часто задаваемые вопросы)

1. В каком формате нужно предоставить чертеж для заказа?
Оптимальными форматами являются векторные файлы с расширением .dxf, .dwg (AutoCAD), .cdr (CorelDRAW). Чертеж должен быть выполнен в масштабе 1:1. Если векторного файла нет, возможна работа по сканированному изображению (PDF, JPG) с четким указанием всех размеров или по физическому образцу детали.

2. Каков минимальный объем заказа на нестандартные прокладки?
Технология плоттерной резки не требует изготовления дорогостоящей оснастки, поэтому минимальный заказ составляет от 1 штуки. Это экономически целесообразно для ремонтных комплектов и прототипов.

3. Можно ли изготовить прокладку размером больше, чем лист материала?
Да, для крупногабаритных фланцев (диаметром более 1,5–3 метров) применяется технология сегментной сборки. Прокладка вырезается частями, которые стыкуются между собой при монтаже по схеме «шип-паз» или «ласточкин хвост». Для обеспечения герметичности стыки дополнительно обрабатываются герметиком.

4. Сколько времени занимает изготовление по чертежам?
Сроки зависят от загруженности производства и сложности заказа. При наличии материала на складе и готового макета резка мелкой партии может быть выполнена в течение 1–3 рабочих дней. Крупные серии требуют согласования графика отгрузок.

5. Какой максимальной толщины можно вырезать прокладку из паронита?
Максимальная толщина серийно выпускаемого листового паронита по ГОСТ 481-80 составляет 6 мм. Соответственно, цельные прокладки изготавливаются до этой толщины. При необходимости получения большей толщины возможно склеивание слоев, однако это снижает стойкость к расслоению под давлением.
