Гидравлическая арматура с американской конической трубной резьбой, предназначенная для герметичного соединения элементов гидросистем без использования уплотнительных колец, классифицируется как фитинги NPTF (National Pipe Taper Fuel). Данная категория фитингов является усовершенствованной версией стандарта NPT и широко применяется в американской спецтехнике, промышленном оборудовании и системах подачи топлива. Функциональное назначение изделий — создание надежного, виброустойчивого соединения за счет деформации (сминания) витков резьбы при затяжке, что обеспечивает так называемое «сухое уплотнение» (Dryseal).
Главные механики предприятий и специалисты по ремонту импортной техники могут направить спецификацию для подбора фитинга или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.
Технические характеристики и стандарт SAE J516
Производство фитингов NPTF регламентируется стандартом SAE J516. Основным отличием от базовой резьбы NPT (ANSI B1.20.1) является профиль резьбы: в NPTF вершины и впадины витков срезаны таким образом, чтобы при завинчивании происходил контакт не только по боковым сторонам, но и по вершинам, исключая спиральный зазор для протечек.
Конструктивные особенности:
- Тип резьбы: Коническая (конусность 1:16). Угол профиля резьбы 60°.
- Принцип уплотнения: Металл-по-металлу по виткам резьбы. Дополнительные уплотнительные кольца не требуются, но допускается применение герметиков.
- Материал: Углеродистая сталь с цинковым покрытием или нержавеющая сталь.

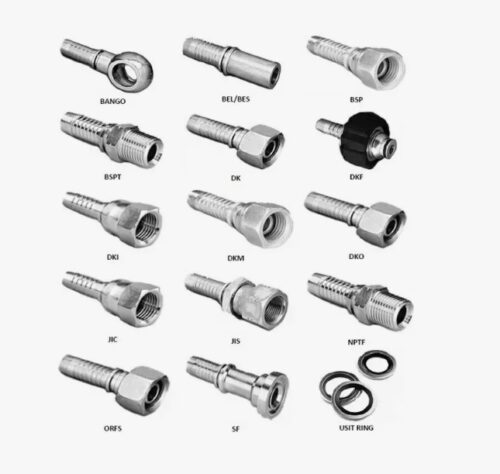

Фитинги NPTF выпускаются в двух основных исполнениях:
- Штуцер (Male): Наружная коническая резьба. Вкручивается в порт гидроагрегата.
- Гайка (Female): Внутренняя коническая резьба. Может быть жесткой (фиксированной) или поворотной (Swivel) для удобства монтажа. Поворотная гайка NPTF имеет внутренний конус 60° для уплотнения по конусу штуцера NPSM.
Типоразмеры и идентификация
Размер фитинга определяется в дюймах (условный проход трубы). Шаг резьбы (количество витков на дюйм — TPI) зависит от диаметра.
Сравнительная таблица резьбы NPTF:
| Размер (Дюйм) | Наружный диаметр (мм) | Витков на дюйм (TPI) | Шаг резьбы (мм) |
|---|---|---|---|
| 1/8″ | 10.29 | 27 | 0.94 |
| 1/4″ | 13.72 | 18 | 1.41 |
| 3/8″ | 17.15 | 18 | 1.41 |
| 1/2″ | 21.34 | 14 | 1.81 |
| 3/4″ | 26.67 | 14 | 1.81 |
| 1″ | 33.40 | 11.5 | 2.21 |
Важно: Резьба NPTF (60°) не совместима с британской конической резьбой BSPT (55°), несмотря на схожие диаметры и конусность. Попытка соединить их приведет к повреждению витков и течи. Для идентификации необходимо использовать резьбомер. Также следует помнить, что конические соединения склонны к «прикипанию» и могут потребовать значительных усилий при демонтаже.
Сферы применения
Фитинги NPTF являются стандартом для техники производства США.
Основные направления эксплуатации:
- Строительная техника: Гидросистемы экскаваторов, бульдозеров, погрузчиков Caterpillar, Bobcat, Case.
- Нефтегазовое оборудование: Обвязка насосов, компрессоров, клапанов американского производства.
- Пневматика: Системы сжатого воздуха высокого давления.
- Станкостроение: Гидравлические прессы и линии.
Компания «Резиномир» предлагает сервисным центрам и предприятиям приобрести фитинги NPTF оптом и в розницу. Мы поддерживаем складской запас прямых и угловых (45°, 90°) фитингов, а также адаптеров NPTF-BSP и NPTF-Metric.
Коммерческие условия сотрудничества
Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.
Специалисты отдела продаж предоставят каталог и помогут определить тип резьбы. Возможна опрессовка рукавов с фитингами NPTF любого типа (прямые, угловые, фланцевые) на собственном оборудовании. На все изделия распространяется гарантия.
FAQ: Часто задаваемые вопросы
1. В чем разница между NPT и NPTF?
Резьба NPT (National Pipe Taper) требует обязательного использования герметика (фум-ленты, пасты), так как между вершинами и впадинами витков остается спиральный зазор. Резьба NPTF (Fuel — топливная) имеет модифицированный профиль, который при затяжке сминается, перекрывая этот зазор. NPTF обеспечивает герметичность без герметика (хотя его использование не запрещено для смазки).
2. Можно ли вкрутить фитинг NPTF в порт NPT?
Да, можно. Большинство портов в оборудовании нарезаны как NPT. Фитинг NPTF вкрутится и уплотнится. Однако обратная ситуация (фитинг NPT в порт NPTF) может потребовать герметика для надежности.
3. Как отличить NPTF от BSPT?
Визуально они очень похожи. Главное отличие — угол профиля резьбы (60° у NPTF и 55° у BSPT) и шаг резьбы на некоторых диаметрах. Например, на 1/2″ у NPTF 14 витков, а у BSPT тоже 14. Но на 3/8″ у NPTF 18 витков, а у BSPT 19. Без резьбомера не обойтись.
4. Какое давление держат фитинги NPTF?
Рабочее давление зависит от размера и материала. Стандартные стальные фитинги выдерживают давление, соответствующее классу рукавов (до 350-400 бар для малых диаметров, до 200 бар для крупных). Однако конические резьбы менее устойчивы к вибрации и гидроударам, чем фланцевые соединения или DKO.
5. Что такое фитинг NPSM?
NPSM (National Pipe Straight Mechanical) — это фитинг с цилиндрической (не конической) американской резьбой и внутренним конусом 60°. Он используется как ответная часть для фитингов NPTF с наружной резьбой, имеющих внутренний конус 60°. Это создает поворотное соединение, удобное для монтажа.
