БРС, адаптеры, переходники
Отображение 1–20 из 104Цены: по возрастанию
Гидравлическая соединительная арматура, предназначенная для коммутации трубопроводов, подключения исполнительных органов и изменения конфигурации гидросистем, классифицируется как быстроразъемные соединения (БРС), адаптеры и переходники. Данная категория комплектующих обеспечивает возможность оперативного монтажа и демонтажа узлов без потери рабочей жидкости, а также согласование резьбовых стандартов различных производителей. Функциональное назначение изделий — создание герметичных, надежных и удобных в обслуживании соединений в гидроприводах высокого давления.
Главные механики, инженеры-гидравлики и специалисты отделов снабжения могут направить спецификацию для подбора фитингов или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.
Технические характеристики и стандарты: БРС, адаптеры, переходники
Производство гидравлических соединений осуществляется на высокоточных токарных автоматах с ЧПУ из углеродистых (с гальваническим покрытием) или нержавеющих сталей. Качество изготовления регламентируется международными стандартами DIN, ISO, SAE и ГОСТ.
Быстроразъемные соединения (БРС)
БРС позволяют мгновенно соединять и разъединять гидравлические линии (например, при смене навесного оборудования на тракторе).
- Тип клапана: Шариковый, тарельчатый (плоский), игольчатый.
- Стандарты: ISO A (шариковые, сельскохозяйственные), ISO B (промышленные), Flat Face (плоские, «сухой разрыв»).
- Рабочее давление: от 250 до 700 бар.
Адаптеры и переходники

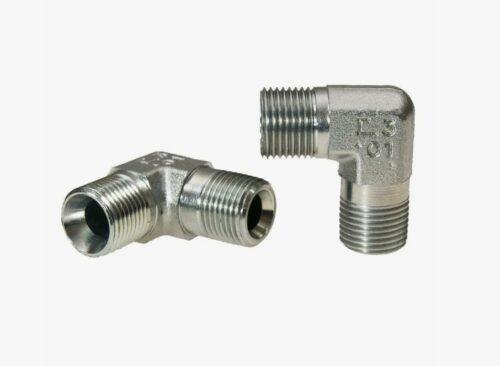

Служат для перехода с одного типа резьбы на другой, изменения диаметра условного прохода или угла поворота потока (угольники 45°, 90°).
- Резьбовые стандарты:
- Метрическая (DKOL, DKOS): DIN 2353.
- Дюймовая трубная (BSP): Цилиндрическая резьба.
- Дюймовая коническая (NPT): Американский стандарт.
- Дюймовая UNF (JIC): Американский стандарт с углом конуса 74°.
- ORFS: Торцевое уплотнение (американский стандарт).
Сравнительная таблица типов соединений:
| Тип соединения | Стандарт | Уплотнение | Применение |
|---|---|---|---|
| БРС ISO A | ISO 7241-A | Конус/Шар | Сельхозтехника |
| БРС Flat Face | ISO 16028 | Плоский торец | Строительная техника (экологичность) |
| Адаптер DKOL | DIN 2353 | Конус 24° + кольцо | Евротехника (легкая серия) |
| Адаптер JIC | SAE J514 | Конус 74° (металл-металл) | Американская техника |
| Адаптер BSP | BS 5200 | Конус 60° | Английская/Евро техника |
Важно: При выборе адаптеров необходимо строго соблюдать соответствие стандартов резьбы. Попытка вкрутить фитинг с дюймовой резьбой BSP в порт с метрической резьбой (или наоборот), даже если диаметры близки, приведет к смятию витков, разрушению порта гидроагрегата и утечке масла под давлением. Для идентификации резьбы следует использовать штангенциркуль и резьбомер.
Сферы применения
Соединительная арматура используется во всех гидравлических системах.
Основные направления эксплуатации:
- Мобильная техника: Экскаваторы, погрузчики, автокраны (подключение гидромолотов, грейферов, ковшей через БРС).
- Сельское хозяйство: Тракторы, комбайны (подключение прицепов и жаток).
- Промышленное оборудование: Гидравлические прессы, термопластавтоматы, прокатные станы.
- Лесозаготовительная техника: Харвестеры, форвардеры.
- Коммунальная техника: Мусоровозы, дорожные машины.
Компания «Резиномир» предлагает предприятиям и сервисным центрам приобрести БРС, адаптеры, переходники оптом и в розницу. Мы поддерживаем складской запас фитингов всех основных стандартов (метрика, дюйм). В ассортименте также имеются защитные заглушки для БРС.
Коммерческие условия сотрудничества
Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.
Специалисты отдела продаж предоставят каталог с чертежами и размерами, помогут идентифицировать резьбу и подобрать необходимый переходник. На все изделия распространяется гарантия. Возможна поставка нержавеющих адаптеров под заказ.
FAQ: Часто задаваемые вопросы
1. Что такое БРС «Flat Face» и зачем они нужны?
БРС типа Flat Face (плоский торец) имеют конструкцию клапанов, которая исключает проливание масла при размыкании и попадание грязи внутрь при смыкании. Их легко очистить перед соединением (протереть тряпкой). Они используются на современной строительной технике (JCB, CAT) для защиты экологии и гидросистемы от загрязнения.
2. Как отличить резьбу BSP от NPT?
Резьба BSP (British Standard Pipe) может быть цилиндрической (BSP) или конической (BSPT), угол профиля 55°. Резьба NPT (National Pipe Thread) всегда коническая, угол профиля 60°. Визуально отличить сложно. Нужно использовать резьбомер. Кроме того, BSP обычно уплотняется по конусу 60° или шайбой, а NPT — по резьбе (с фум-лентой).
3. Какое давление держат ваши адаптеры?
Адаптеры изготавливаются методом холодной высадки или точения из стали и рассчитаны на высокое давление, соответствующее стандартам DIN/SAE. Обычно это от 250 до 630 бар в зависимости от размера и серии (легкая/тяжелая). Для сверхвысоких давлений (700+ бар) требуются специальные фитинги.
4. Есть ли у вас переходник с метрики на дюйм?
Да, в ассортименте присутствуют кросс-адаптеры, позволяющие переходить с одного стандарта резьбы на другой (например, с М22х1.5 на 1/2″ BSP). Это позволяет подключать импортное оборудование к отечественной технике и наоборот.
5. Нужны ли уплотнительные кольца для адаптеров?
Многие современные адаптеры (например, DKOL, ORFS) уже имеют встроенное резиновое уплотнительное кольцо (O-ring) в канавке конуса или на торце. Для других типов (JIC, BSP конус) уплотнение происходит по схеме «металл-металл», и кольцо не требуется. Для ввертных штуцеров под резьбу используются резинометаллические кольца (USIT).
