Кольца круглого сечения ГОСТ 9833-61
Показаны все результаты (7)Цены: по возрастанию

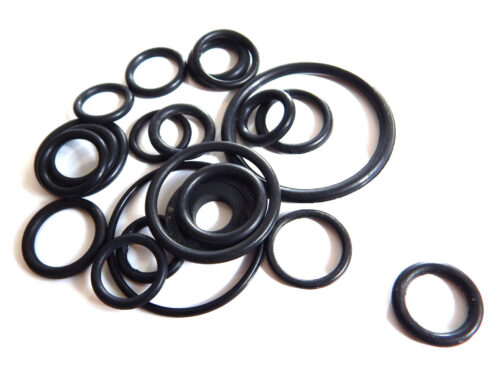

Резиновые уплотнительные элементы тороидальной формы являются наиболее распространенным видом герметизирующих деталей в гидравлических, топливных, смазочных и пневматических устройствах. Кольца круглого сечения ГОСТ 9833-61 (актуализированная версия — ГОСТ 9833-73) предназначены для работы в подвижных и неподвижных соединениях, обеспечивая изоляцию рабочих сред и предотвращение утечек. Функционал данных изделий включает герметизацию штоков, поршней, клапанов и фланцевых соединений, работающих под высоким давлением в широком диапазоне температур.
Конструктивная простота, эффективность и стандартизация типоразмеров делают данные компоненты востребованными в станкостроении, автомобильной промышленности, производстве спецтехники и энергетическом оборудовании. Для получения технической консультации, уточнения наличия на складе или отправки заявки на подбор уплотнений доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.
Технология производства и нормативная база
Изготовление уплотнителей осуществляется методом высокотемпературной вулканизации (компрессионного формования) резиновых смесей в металлических пресс-формах. Технологический процесс обеспечивает получение монолитной структуры материала с заданными физико-механическими показателями.
Основным размерным стандартом для данной категории является ГОСТ 9833-73 (ранее ГОСТ 9833-61), который регламентирует конструкцию и геометрические параметры колец. Технические требования к резине, правилам приемки, методам контроля и условиям эксплуатации определяются связанным стандартом — ГОСТ 18829-73.
Классификация материалов и свойства
Эксплуатационные характеристики изделий зависят от группы резины, из которой они изготовлены. Стандарт выделяет несколько групп, различающихся по химической стойкости и температурному диапазону.
| Группа резины | Тип каучука (основа) | Рабочая среда | Температурный диапазон |
|---|---|---|---|
| 0, 1 (МБС) | Бутадиен-нитрильный (NBR) | Минеральные масла, жидкие топлива, эмульсии, вода | -30°С … +100°С |
| 2 (Термостойкая) | Этилен-пропиленовый / Нитрильный | Масла, бензин, вода, воздух | -50°С … +130°С |
| 3 (Маслостойкая) | Хлоропреновый / NBR | Масла, смазки | -60°С … +130°С |
| 4 (Пищевая/Светлая) | Силикон / EPDM | Пищевые продукты, вода | -30°С … +100°С |
| 5, 6 (Фторкаучук) | FKM (Viton) | Агрессивные среды, перегретый пар, масла | -20°С … +200°С (+250°С) |
| 7 (Универсальная) | Этилен-пропиленовый (EPDM) | Тормозные жидкости, пар, озон | -50°С … +150°С |
Техническое предупреждение: При выборе материала критически важно учитывать не только температуру, но и химическую совместимость. Использование колец из резины 1-й группы (NBR) в тормозных системах на гликолевой основе недопустимо, так как это приводит к необратимому набуханию и разрушению уплотнения. Для таких сред требуются кольца круглого сечения ГОСТ 9833-61 из EPDM (7-я группа).
Технические параметры и условия эксплуатации
Кольца круглого сечения ГОСТ 9833-61 рассчитаны на работу в следующих режимах:
- В неподвижных соединениях: Рабочее давление до 50 МПа (500 кгс/см²).
- В подвижных соединениях: Рабочее давление до 32 МПа (320 кгс/см²).
- В пневматических системах: Давление до 40 МПа (400 кгс/см²).
При давлении в системе свыше 10 МПа для неподвижных соединений и свыше 2,5 МПа для подвижных рекомендуется применение защитных (опорных) фторопластовых колец, предотвращающих выдавливание резины в зазор. Скорость возвратно-поступательного движения уплотняемых деталей не должна превышать 0,5 м/с.
Типоразмеры и маркировка
Обозначение типоразмера строится по схеме: d1−d2−d3, где:
- d1 — диаметр штока (мм);
- d2 — диаметр цилиндра (мм);
- d3 — диаметр сечения кольца умноженный на 10 (мм).
Например, маркировка 020-025-30 обозначает кольцо для уплотнения штока диаметром 20 мм, цилиндра диаметром 25 мм, с сечением кольца 3,0 мм. Фактический внутренний диаметр кольца при этом будет несколько меньше (около 19,4 мм) для обеспечения посадочного натяга.
Сферы применения в промышленности
Благодаря универсальности, кольца круглого сечения ГОСТ 9833-61 интегрируются в различные технические системы:
- Гидравлика: Уплотнение штоков и поршней гидроцилиндров экскаваторов, прессов, подъемников.
- Топливная аппаратура: Герметизация соединений в топливных насосах высокого давления (ТНВД), форсунках.
- Пневматика: Уплотнения в пневмораспределителях, клапанах управления, пневмоцилиндрах.
- Санитарно-техническое оборудование: Прокладки в смесителях, фитингах, насосных станциях (при использовании соответствующих марок резины).
- Химическая промышленность: Фланцевые соединения трубопроводов (с применением фторкаучуковых колец).
Условия сотрудничества с компанией «Резиномир»
Компания «Резиномир» специализируется на комплексном снабжении промышленных предприятий Екатеринбурга и Свердловской области уплотнительными элементами. В каталоге представлены кольца круглого сечения ГОСТ 9833-61 всех стандартных типоразмеров и групп резины. Мы предлагаем продукцию оптом и в розницу, обеспечивая потребности сборочных конвейеров и ремонтных цехов.
Сотрудничество осуществляется с юридическими лицами и индивидуальными предпринимателями. Оплата производится безналичным расчетом. Возможна работа с физическими лицами.
Отгрузка товара производится со склада после комплектации заказа. В случае потребности в нестандартных размерах, не входящих в размерный ряд ГОСТ, возможно производство под заказ методом точения (без изготовления пресс-формы) или формования по ТУ. Технические специалисты готовы рассчитать стоимость партии на основании спецификации, помочь с расшифровкой обозначений и предоставить актуальный прайс-лист. Гарантия на изделия распространяется при соблюдении правил монтажа и условий хранения.
FAQ: Часто задаваемые вопросы
В чем разница между ГОСТ 9833-61 и ГОСТ 9833-73?
ГОСТ 9833-73 является действующей, актуализированной версией стандарта, заменившей ГОСТ 9833-61. Геометрические параметры и типоразмеры в них совпадают. Упоминание стандарта 61-го года часто встречается в старой конструкторской документации, но при заказе поставляются изделия, произведенные по современному стандарту 73-го года.
Как правильно измерить резиновое кольцо?
Для точного измерения следует использовать штангенциркуль. Измеряется внутренний диаметр кольца и диаметр его поперечного сечения (толщина). Измерять наружный диаметр не рекомендуется, так как он является производной величиной. Важно помнить, что маркировка кольца (например, 020-025-30) указывает на посадочные места (шток/цилиндр), а не на фактические размеры резины.
Какой срок хранения у резиновых колец?
Гарантийный срок хранения колец, упакованных в тару, зависит от группы резины. Для стандартных маслобензостойких колец (группа 1, 2, 3) он составляет 2-3 года с момента изготовления при температуре от 0 до +25°С, в защищенном от солнечного света месте.
Можно ли использовать кольца повторно?
Повторное использование уплотнительных колец в ответственных узлах не рекомендуется. В процессе эксплуатации резина подвергается старению, остаточной деформации (принимает форму канавки) и воздействию среды. При повторном монтаже такое кольцо не обеспечит необходимой герметичности.
Для чего нужны защитные фторопластовые кольца?
Защитные (опорные) кольца устанавливаются в канавку вместе с резиновым кольцом со стороны, противоположной давлению. Они предотвращают выдавливание эластичной резины в зазор между деталями (экструзию) при высоких давлениях (свыше 10 МПа) или при наличии увеличенных зазоров в соединении.
