Уплотнители для трансформаторов
Показаны все результаты (6)Цены: по возрастанию
Уплотнительные элементы для силового электротехнического оборудования представляют собой специализированные резинотехнические изделия (РТИ), предназначенные для герметизации неподвижных разъемных соединений в масляных трансформаторах, масляных выключателях и реакторах. Основная функциональная задача данных компонентов — предотвращение утечки трансформаторного масла из бака, защита изоляционной среды от увлажнения и загрязнения пылью, а также компенсация температурных расширений сопрягаемых металлических поверхностей.
Изделия эксплуатируются в условиях постоянного контакта с разогретым маслом и под воздействием электрического поля. Химическая инертность материала уплотнения по отношению к диэлектрической жидкости является критическим фактором, определяющим безаварийную работу подстанций и трансформаторных пунктов. Для получения технической консультации, уточнения наличия номенклатуры или оформления заявки доступны контакты: ekb@rti-land.ru и +7 (800) 302-31-42.
Технические характеристики и производство уплотнителей для трансформаторов
Изготовление уплотнительных элементов регламентируется государственным стандартом ГОСТ 12855-77 «Пластина резиновая для уплотнителей электротехнических устройств». Технология производства варьируется в зависимости от типа изделия: кольца и фасонные прокладки изготавливаются методом компрессионного формования в пресс-формах или вырубкой из вулканизованной пластины, а профильные уплотнения (полосы, шнуры) — методом экструзии с последующей вулканизацией в автоклаве.
Применяемые материалы и их свойства
Ключевым требованием к материалу является маслостойкость и термостойкость. Стандарт предусматривает использование резины марки УМ (Универсальная Маслостойкая). В отличие от стандартной резины МБС (маслобензостойкой), смесь УМ разрабатывается с учетом длительного воздействия нагретого трансформаторного масла (типа ГК, Т-1500) без разрушения структуры полимера и без загрязнения самого масла продуктами распада резины (сернистыми соединениями).
Физико-механические показатели резины для уплотнителей для трансформаторов должны соответствовать следующим нормам:
- Твердость по Шору А: 55–70 единиц (для пластин и полос), 60–75 единиц (для шнуров).
- Условная прочность при растяжении: не менее 6,4 МПа.
- Относительное удлинение при разрыве: не менее 200%.
- Коэффициент морозостойкости при эластическом восстановлении после сжатия: не менее 0,2 (при температуре -45 °С).
Ниже приведена таблица классификации материалов согласно ГОСТ 12855-77:
| Марка резины | Форма выпуска | Рабочая среда | Температурный интервал, °С |
|---|---|---|---|
| УМ (Листовая) | Пластины, листы, вырубные прокладки | Трансформаторное масло, воздух | -60 … +100 |
| УМ (Полосовая) | Полосы прямоугольного сечения | Трансформаторное масло, воздух | -60 … +100 |
| УМ (Шнуровая) | Шнуры круглого и прямоугольного сечения | Трансформаторное масло | -60 … +100 |
| ОМ (Озономорозостойкая) | Пластины, полосы | Воздух с повышенным содержанием озона | -55 … +50 |
Конструктивные особенности и типоразмеры
Геометрия уплотнений определяется конструкцией трансформатора (типы ТМ, ТМГ, ТМЗ и др.). Наиболее распространены следующие виды изделий:
- Кольца круглого или прямоугольного сечения для уплотнения вводов (ВН и НН).
- Прямоугольные полосы и рамки для уплотнения разъема бака и крышки.
- Прокладки под изоляторы, маслоуказатели и радиаторные краны.
Размеры изделий варьируются в широком диапазоне: толщина пластин и полос составляет от 2 до 40 мм, ширина полос — от 10 до 40 мм и более. Шнуры выпускаются диаметром от 4 до 63 мм.
Эксплуатация и монтаж уплотнителей для трансформаторов
Эффективность герметизации зависит не только от качества РТИ, но и от соблюдения технологии монтажа. Уплотнители устанавливаются в специальные канавки или на плоские фланцы. Для обеспечения надежного контакта поверхности металла должны быть очищены от старой краски, ржавчины и следов масла. Степень сжатия уплотнителя при затяжке болтовых соединений строго регламентируется.
Техническое предупреждение: При монтаже уплотнений из резины УМ недопустимо чрезмерное перетягивание крепежных болтов. Оптимальная деформация сжатия составляет 30-35% от исходной высоты прокладки. Превышение этого значения приводит к разрушению структуры резины, потере эластичности («дубению») и, как следствие, к появлению течи масла при температурных колебаниях.
Сферы применения
Продукция данной категории используется при сборке нового оборудования, а также при капитальном и текущем ремонте электротехнических установок. Основные узлы применения включают:
- Изоляторы ВН и НН: Уплотнение места прохода токоведущих шпилек через крышку бака.
- Фланцевые соединения: Герметизация стыка между баком и крышкой, фланцев радиаторов охлаждения, переключателей анцапф.
- Маслосистемы: Уплотнение пробок слива масла, расширительных бачков, термосифонных фильтров.
Долговечность уплотнений при соблюдении условий эксплуатации сопоставима с межремонтным интервалом трансформатора и составляет не менее 5-10 лет.
Условия сотрудничества
Компания «Резиномир» специализируется на снабжении предприятий энергетики и электротехнической промышленности Екатеринбурга и Свердловской области. Мы предлагаем уплотнители для трансформаторов в виде готовых ремкомплектов (для ТМ-25…ТМ-2500 кВА) и отдельных позиций (рулонная резина, полосы, шнуры).
Коммерческие условия:
- Производство: Возможно изготовление нестандартных прокладок под заказ по чертежам заказчика (вырубка, стыковка полос в кольцо методом горячей вулканизации).
- Ценообразование: Чтобы рассчитать стоимость заказа, необходимо предоставить спецификацию с указанием марки трансформатора или размеров РТИ. Цены формируются индивидуально, оптом предоставляются специальные условия. Прайс-лист на стандартные комплекты доступен по запросу.
- Оплата: Оплата производится по безналичному расчету с НДС.
- Поставка: Организована отгрузка продукции со склада. Возможна комплектация сборных заказов.
- Гарантия: Партии сопровождаются паспортами качества, подтверждающими соответствие резины требованиям ГОСТ 12855-77.
FAQ
В чем разница между резиной МБС и УМ?
Резина МБС (маслобензостойкая) по ГОСТ 7338-90 предназначена для общепромышленных целей (станки, автомобили). Резина УМ (универсальная маслостойкая) по ГОСТ 12855-77 разработана специально для трансформаторов. Она химически совместима с трансформаторным маслом, не выделяет в него серу, которая ухудшает диэлектрические свойства масла, и обладает лучшей морозостойкостью. Использование МБС в трансформаторах не рекомендуется.
Можно ли использовать клей для фиксации прокладки при монтаже?
Допускается «прихватывание» прокладки к крышке клеем (например, 88-НП) для удобства монтажа, чтобы она не смещалась. Однако сплошное приклеивание не рекомендуется, так как это затруднит последующий демонтаж и очистку фланцев при следующем ремонте. Клей должен быть маслостойким.
Какой срок службы у резиновых уплотнителей?
Срок службы резины УМ зависит от температурного режима работы трансформатора. При нормальных нагрузках и отсутствии перегревов масла уплотнения служат до 10 лет и более. Признаком старения является потеря эластичности, растрескивание и остаточная деформация (прокладка не восстанавливает форму).
Изготавливаете ли вы прокладки под заказ по старым образцам?
Да, мы принимаем заказы на изготовление прокладок по образцам или эскизам. Однако для точности лучше предоставить чертеж фланца или посадочного места, так как старая прокладка может быть сильно деформирована.
Есть ли в наличии ремкомплекты для ТМГ?

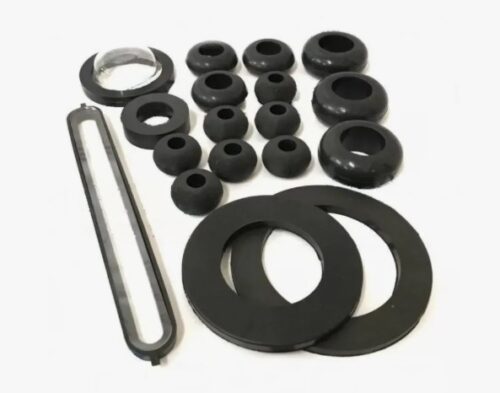

Да, мы формируем и поставляем ремонтные комплекты (ЗИП) для трансформаторов различных серий, включая ТМ, ТМГ, ТМЗ мощностью от 25 до 2500 кВА и выше. В состав обычно входят прокладки под ВН, НН, под анцапф, маслоуказатель и уплотнение под крышку бака (полосовая резина).
