БРС соединение BAUER (система Бауэр) представляет собой разновидность быстроразъемных соединений шарнирного типа, предназначенных для оперативной стыковки трубопроводов, шлангов и рукавов. Ключевая конструктивная особенность системы заключается в сферическом принципе смыкания («шар в чаше»), что обеспечивает возможность углового отклонения соединенных элементов до 30° без потери герметичности. Основное функциональное назначение изделий — построение временных или постоянных магистралей для транспортировки воды, бетонных смесей, шлама, сточных вод и сыпучих материалов.
Арматура данного типа востребована в строительстве, горнодобывающей промышленности, сельском хозяйстве (ирригационные системы) и коммунальном секторе. Инженеры компании «Резиномир» осуществляют подбор комплектующих в зависимости от диаметра условного прохода и характеристик рабочей среды. Заявки на расчет спецификации и технические консультации принимаются по электронной почте ekb@rti-land.ru или по телефону +7 (800) 302-31-42.
Конструктивные особенности и производство БРС соединений BAUER

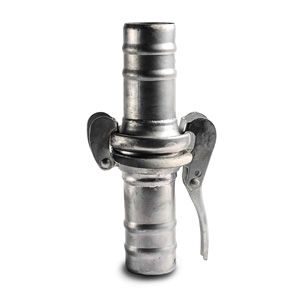

Технология изготовления элементов системы Бауэр базируется на методах штамповки из листовой стали или литья (для малых диаметров и сложных переходников). Стандартный комплект соединения состоит из трех функциональных частей:
- Приемная часть («мама» или «чаша») с фиксирующим рычаговым замком.
- Вставная часть («папа» или «шар») со сферическим наконечником.

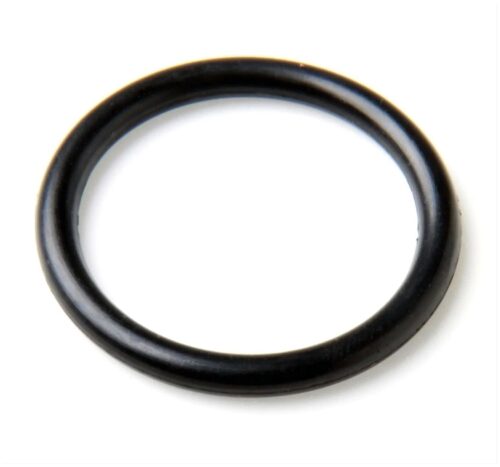

- Уплотнительное резиновое кольцо, обеспечивающее герметизацию стыка.
Для защиты от коррозии и агрессивного воздействия внешней среды все металлические элементы подвергаются горячему цинкованию. Слой цинка наносится методом погружения готовой детали в ванну с расплавом, что обеспечивает покрытие толщиной 50–70 мкм, устойчивое к механическим повреждениям и окислению.
Материалы и технические стандарты
Основным конструкционным материалом для корпусных деталей служит углеродистая сталь (аналоги Ст20 или Ст3). Фиксация соединения осуществляется с помощью усиленного рычагового замка, который при закрытии стягивает сферические поверхности.
Уплотнительные кольца изготавливаются из эластомеров, выбор которых зависит от условий эксплуатации:
- SBR (Стирол-бутадиеновый каучук): Стандартное исполнение для воды, неагрессивных стоков и абразивных взвесей. Рабочий диапазон температур от -40 °С до +80 °С.
- NBR (Нитрильный каучук): Применяется при перекачке вод с содержанием масел и нефтепродуктов.
- EPDM (Этилен-пропиленовый каучук): Используется для горячей воды и слабоагрессивных химических сред (до +120 °С).
Хотя единого ГОСТ на БРС соединение BAUER не существует (система является проприетарной разработкой, ставшей отраслевым стандартом), изделия соответствуют международным нормам по горячему цинкованию DIN EN ISO 1461. Размеры и профиль стыковочных узлов унифицированы, что обеспечивает взаимозаменяемость деталей от разных производителей, соблюдающих стандарт Bauer.
Технические параметры и классификация
Система классифицируется по диаметру условного прохода (DN) и типу монтажа (хвостовик под шланг, резьбовое соединение, фланец или приварка). Номенклатурный ряд включает диаметры от 50 мм (2 дюйма) до 194 мм (8 дюймов).
Ключевым преимуществом БРС соединение BAUER перед камлоками и фланцами является гибкость магистрали. Допустимый угол отклонения оси трубопровода варьируется в зависимости от диаметра:
- Для диаметров 50–76 мм — до 30°.
- Для диаметров 89–108 мм — до 20°.
- Для диаметров свыше 133 мм — до 10–15°.
Таблица 1. Зависимость рабочего давления от диаметра соединения (для стали)
| Условный диаметр (DN), мм | Размер (дюймы) | Рабочее давление (бар) | Вакуум (бар) | Вес комплекта (кг, сталь) |
|---|---|---|---|---|
| 50 | 2″ | 20 | 0,9 | 1,4 |
| 76 | 3″ | 20 | 0,9 | 3,1 |
| 89 | 3,5″ | 20 | 0,9 | 4,5 |
| 108 | 4″ | 12 | 0,8 | 5,6 |
| 159 | 6″ | 12 | 0,8 | 10,2 |
| 194 | 8″ | 12 | 0,8 | 16,8 |
Сферы промышленного применения
Благодаря прочности стальной конструкции и быстроте сборки, соединения Бауэр используются в тяжелых условиях эксплуатации, где пластиковые или алюминиевые аналоги (камлоки) не выдерживают нагрузок или гидроударов.
Основные направления использования включают:
- Строительство и водопонижение: Откачка грунтовых вод из котлованов, подача технической воды на стройплощадки.
- Горнодобывающая отрасль: Гидротранспорт шлама, песка и породы в карьерах и шахтах.
- Сельское хозяйство: Монтаж быстросборных систем полива (ирригации), перекачка жидкого навоза и удобрений на животноводческих комплексах.
- Бетонные работы: Транспортировка бетонных растворов и сухих смесей под давлением (пневмотранспорт).
Техническое предупреждение: При сборке магистрали необходимо следить за чистотой уплотнительного кольца и посадочного места «чаши». Попадание крупного абразива (камней, засохшего бетона) под уплотнитель может привести к нарушению герметичности. Рычажный замок должен закрываться с ощутимым усилием, но без применения ударного инструмента, чтобы не деформировать геометрию сферы. Для фиксации рычага в закрытом положении предусмотрено отверстие под предохранительный шплинт.
Условия коммерческого сотрудничества
Компания «Резиномир» осуществляет поставки БРС соединение BAUER в Екатеринбурге и Свердловской области. Ассортимент включает полные комплекты (замок, шар, кольцо), а также отдельные элементы: штуцеры с хвостовиком («елочка»), резьбовые адаптеры, заглушки, тройники и отводы 45/90 градусов. Мы работаем с юридическими лицами и индивидуальными предпринимателями.
Оплата продукции производится по безналичному расчету с НДС. Возможна отгрузка оптом и штучно, в зависимости от потребностей проекта. Для крупных партий или нестандартных конфигураций (например, переходов с Bauer на фланец) доступна поставка под заказ. Чтобы рассчитать стоимость комплектации объекта и получить актуальный прайс-лист, рекомендуется направить спецификацию в отдел продаж. На все металлические изделия распространяется гарантия на отсутствие сквозной коррозии и дефектов сварки.
FAQ (Часто задаваемые вопросы)
1. Совместимы ли соединения BAUER и PERROT?
Нет, несмотря на визуальное сходство и идентичный сферический принцип действия, эти системы несовместимы. Они имеют разные геометрические параметры сферы и конструкции замков. Попытка соединить «маму» Bauer и «папу» Perrot не обеспечит герметичности и механической прочности.
2. Какое давление выдерживает соединение Бауэр на разрыв?
Рабочее давление для диаметров до 108 мм составляет до 20 бар, давление на разрыв (коэффициент запаса прочности) обычно составляет 1,5–2 от рабочего, то есть до 30–40 бар. Однако эксплуатировать систему на предельных нагрузках запрещено нормами безопасности.
3. Можно ли использовать БРС Бауэр на всасывающих линиях?
Да, конструкция уплотнения обеспечивает герметичность не только при избыточном давлении, но и при вакууме. Резиновое кольцо профилировано таким образом, что при разряжении оно плотнее прилегает к стенкам сферы. Это позволяет использовать систему для забора воды насосами и мотопомпами.
4. Как защищен металл от коррозии?
Все элементы (кроме резинового уплотнения) проходят процедуру горячего цинкования. Это наиболее надежный метод защиты углеродистой стали. В отличие от гальванического цинкования, горячий метод создает более толстый слой и интерметаллидную диффузионную зону, защищающую металл даже при незначительных повреждениях поверхности.
5. Нужно ли использовать хомуты при монтаже шланга на хвостовик Bauer?
Да, штуцеры типа Bauer с хвостовиком «елочка» требуют обязательной фиксации рукава. Для этого используются усиленные силовые хомуты (одноболтовые или двухболтовые) соответствующего диаметра. Использование червячных хомутов на больших диаметрах и давлениях недопустимо.
