Камлок алюминиевый ТИП A
Показаны все результаты (5)Цены: по возрастанию

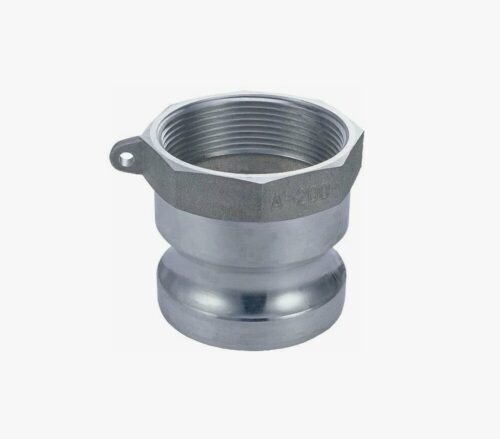

Камлок алюминиевый Тип А (Camlock Type A) представляет собой быстроразъемный адаптер («штуцер» или «папа»), оснащенный внутренней цилиндрической резьбой. Основное функциональное назначение изделия — создание разъемного соединения между жестким трубопроводом, патрубком насоса или резервуара, имеющим внешнюю резьбу, и ответной частью камлока (муфтой). Данный тип арматуры обеспечивает оперативную коммутацию гидравлических и пневматических магистралей без использования специального инструмента и крепежных элементов, что критически важно для сокращения времени простоя оборудования при смене технологических линий.
Изделие широко применяется в системах перекачки воды, светлых нефтепродуктов, химических растворов и сыпучих смесей. Инженерно-технический отдел компании «Резиномир» оказывает поддержку в подборе типоразмеров арматуры в соответствии с диаметром условного прохода (DN) и стандартом резьбы. Для получения консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.
Технические характеристики и стандарты производства камлока алюминиевого Тип А
Производство алюминиевых адаптеров осуществляется методом литья под давлением или кокильного литья из алюминиевых сплавов с последующей механической обработкой резьбовой части и посадочного конуса. Литейная технология позволяет получать изделия с высокой точностью геометрии и однородной структурой металла, лишенной внутренних раковин и пор. Используемые сплавы характеризуются устойчивостью к коррозии, малым удельным весом и отсутствием искрообразования при механическом ударе, что допускает их использование на объектах повышенной взрывопожароопасности.
Геометрические параметры, профиль кулачкового зацепления и рабочее давление регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487). В соответствии с этим документом, камлок алюминиевый Тип А совместим с любыми муфтами («мамами») типов B, C, D и грязезащитными крышками DC того же номинального диаметра, независимо от производителя.
Конструктивные особенности и резьба
Адаптер Тип А конструктивно состоит из двух функциональных зон:
- Посадочная головка: Гладкая профилированная часть с кольцевой канавкой, которая вставляется в ответную муфту и фиксируется кулачками.
- Резьбовая часть: Внутренняя резьба для навинчивания на трубу или патрубок.
В Российской Федерации и Европе стандартом является трубная цилиндрическая резьба BSP (British Standard Pipe), соответствующая ГОСТ 6357-81 и ISO 228. Шаг резьбы и угол профиля (55°) обеспечивают совместимость с большинством отечественного сантехнического и промышленного оборудования.
Таблица 1. Зависимость максимального рабочего давления от диаметра для алюминиевых камлоков (при +20°С)
| Размер (дюймы) | Условный проход (DN), мм | Рабочее давление (бар / МПа) | Давление на разрыв (бар / МПа) |
|---|---|---|---|
| 1/2″ | 15 | 16 / 1.6 | 30 / 3.0 |
| 3/4″ | 20 | 16 / 1.6 | 30 / 3.0 |
| 1″ | 25 | 16 / 1.6 | 30 / 3.0 |
| 1 1/2″ | 40 | 16 / 1.6 | 30 / 3.0 |
| 2″ | 50 | 16 / 1.6 | 30 / 3.0 |
| 3″ | 75 | 9 / 0.9 | 12 / 1.2 |
| 4″ | 100 | 7 / 0.7 | 10 / 1.0 |
| 6″ | 150 | 5 / 0.5 | 7 / 0.7 |
Сферы применения адаптеров Camlock Type A
Благодаря химической инертности алюминия к углеводородам и воде, а также легкости монтажа, данный тип соединений востребован в различных отраслях промышленности. Температурный диапазон эксплуатации изделий составляет от -40 °С до +100 °С (ограничивается материалом уплотнения в ответной муфте).
Основные направления использования включают:
- Топливно-энергетический комплекс: Оснащение автоцистерн (бензовозов), топливозаправщиков и узлов слива-налива на нефтебазах.
- Коммунальное хозяйство и МЧС: Подключение всасывающих и напорных рукавов к мотопомпам при откачке воды или тушении пожаров.
- Сельское хозяйство: Системы ирригации, подачи жидких удобрений (КАС) и средств защиты растений.
- Промышленное производство: Транспортировка технических жидкостей, гранулята и полимерного сырья (пневмотранспорт).
Техническое предупреждение: При выборе камлока Тип А необходимо строго контролировать соответствие стандартов резьбы соединяемых элементов. Попытка накрутить адаптер с резьбой BSP на патрубок с конической резьбой NPT (американский стандарт) приведет к повреждению витков и отсутствию герметичности. Герметизация резьбового соединения Тип А осуществляется с помощью уплотнительных материалов (лента ФУМ, льняная прядь, анаэробные герметики), так как в конструкции самого адаптера прокладка для резьбы не предусмотрена.
Условия коммерческого сотрудничества
Компания «Резиномир» осуществляет поставки БРС камлок алюминиевый Тип А оптом и мелкими партиями в Екатеринбурге и Свердловской области. Ассортиментный ряд включает изделия диаметром от 1/2″ до 6″. Мы работаем с юридическими лицами и индивидуальными предпринимателями.
Оплата заказов производится по безналичному расчету с выделением НДС. Возможна отгрузка продукции из наличия или поставка под заказ партий большого объема. Менеджеры отдела продаж готовы рассчитать стоимость комплектации объекта, предоставить актуальный прайс-лист и техническую документацию. На всю продукцию распространяется гарантия соответствия геометрическим параметрам стандарта A-A-59326. Мы предлагаем конкурентные цены и полное сопровождение сделки документами (счета-фактуры, накладные).
FAQ (Часто задаваемые вопросы)
1. С какими типами камлоков соединяется Тип А?
Адаптер Тип А (штуцер) соединяется с любыми муфтами того же диаметра: Тип B (муфта с внешней резьбой), Тип C (муфта с хвостовиком), Тип D (муфта с внутренней резьбой) и Тип DC (грязезащитная крышка). Соединение с другим адаптером (например, Тип E или F) невозможно.
2. Идет ли в комплекте с Типом А резиновая прокладка?
Нет, адаптер Тип А представляет собой цельнолитую металлическую деталь без уплотнительных элементов. Резиновая прокладка, обеспечивающая герметичность кулачкового соединения, всегда находится в ответной части — муфте (Тип B, C, D). Герметизация резьбовой части производится монтажником при установке.
3. Можно ли использовать алюминиевый камлок для кислоты?
Алюминий не устойчив к кислотам и щелочам, он подвержен коррозии в агрессивных средах. Для работы с химически активными веществами следует выбирать камлоки из полипропилена или нержавеющей стали AISI 316. Алюминий подходит для воды, масел и нефтепродуктов.
4. Выдержит ли камлок давление 20 бар?
Стандартное рабочее давление для алюминиевых камлоков малых диаметров (до 2 дюймов) составляет 16 бар. Для диаметров 3 и 4 дюйма допустимое давление снижается до 7-9 бар. Для систем с давлением 20 бар и выше рекомендуется использовать специальные БРС высокого давления или фланцевые соединения.
5. Как определить размер резьбы, если маркировка стерлась?
Необходимо измерить внутренний диаметр резьбы штангенциркулем. Для 1 дюйма это примерно 30-31 мм, для 2 дюймов — около 56-57 мм. Полученные значения следует сверить с таблицей трубных резьб BSP. Также размер часто отливается на корпусе изделия в дюймах (например, 2″).
