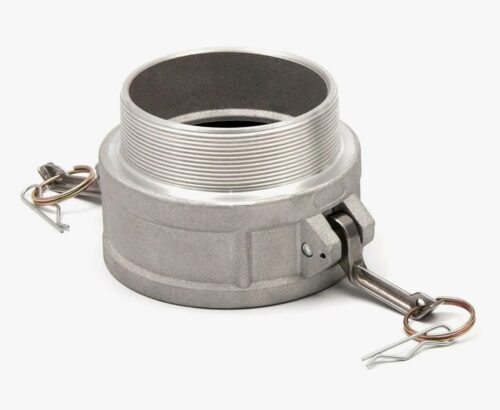

Камлок алюминиевый ТИП B

Камлок алюминиевый Тип B (Camlock Type B) представляет собой быстроразъемную муфту («мама» или «розетка»), оснащенную внешней трубной резьбой. Основное функциональное назначение изделия — создание герметичного стыковочного узла на оборудовании, имеющем внутреннюю резьбу (насосы, емкости, шаровые краны), для последующего соединения с ответными адаптерами. Конструкция позволяет производить коммутацию гидравлических и пневматических магистралей вручную, без применения гаечных ключей или болтовых соединений, что сокращает время переоснащения технологических линий.

Арматура данного типа востребована в системах транспортировки воды, светлых нефтепродуктов, строительных смесей и химически нейтральных жидкостей. Инженерный отдел компании «Резиномир» осуществляет подбор соединений исходя из рабочего давления и диаметра трубопровода. Для получения технической консультации и формирования спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.

Технология производства и стандарты камлока алюминиевого Тип B

Изготовление корпусов муфт осуществляется методом литья под давлением из алюминиевых сплавов с последующей механической обработкой резьбовой части и зоны уплотнения. Литейная технология обеспечивает монолитность структуры металла и высокую точность геометрических параметров. Используемые сплавы обладают коррозионной стойкостью к атмосферным осадкам и углеводородам, а также искробезопасностью, что допускает эксплуатацию на взрывопожароопасных объектах.

Геометрические размеры, профиль кулачкового механизма и параметры взаимозаменяемости регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487). В Европе также применяется стандарт DIN 2828. Соответствие данным нормативам гарантирует, что камлок алюминиевый Тип B состыкуется с любым адаптером («папой») соответствующего диаметра (типы A, E, F, DP), независимо от завода-изготовителя.

Конструктивные особенности и уплотнения

Конструкция изделия Тип B включает следующие элементы:

1. Корпус муфты: Имеет приемную часть для адаптера и хвостовик с внешней резьбой.
2. Кулачковый механизм: Два рычага из нержавеющей стали или латуни, закрепленные на пальцах. При опускании рычагов эксцентрики входят в паз адаптера, жестко фиксируя соединение.
3. Уплотнительное кольцо (прокладка): Расположено в канавке внутри муфты, обеспечивает герметичность стыка «металл-металл».
4. Страховочные шплинты: Отверстия в рычагах и корпусе для предотвращения самопроизвольного раскрытия при вибрации.

Стандарт резьбы на хвостовике — трубная цилиндрическая BSP (соответствует ГОСТ 6357-81). Стандартным материалом уплотнительной прокладки является маслобензостойкая резина NBR (нитрильный каучук), работающая в диапазоне температур от -20°С до +100°С. Для специфических сред возможна установка прокладок из EPDM или Viton.

Таблица 1. Зависимость рабочего давления от диаметра для алюминиевых камлоков (при +20°С)

Сферы применения и монтаж

Муфты Тип B широко применяются в отраслях, требующих частой сборки-разборки трубопроводов. Алюминиевое исполнение обеспечивает малый вес конструкции, что важно при работе с гибкими рукавами больших диаметров.

Основные направления использования:

• Нефтепереработка и АЗС: Присоединение сливных рукавов к резервуарам и автоцистернам (бензовозам).
• Сельское хозяйство: Подключение помп и насосных станций к системам ирригации, раздача жидких удобрений (КАС).
• Строительство: Подача воды и растворов на стройплощадки, осушение котлованов.
• Судостроение: Магистрали перекачки технической воды и топлива.

Техническое предупреждение: Герметизация резьбового соединения (внешняя резьба камлока — внутренняя резьба оборудования) требует применения уплотнительных материалов: фторопластовой ленты (ФУМ), льняной пряди с пастой или анаэробных герметиков. Сам по себе камлок Тип B не имеет встроенного уплотнения на резьбе. Затяжку резьбы следует производить трубным ключом с контролем усилия, чтобы не повредить алюминиевый корпус.

При эксплуатации необходимо следить за состоянием уплотнительного кольца внутри муфты. При появлении трещин, потери эластичности или остаточной деформации прокладку следует заменить. Износ кулачков или пальцев также требует замены узла, так как ослабление прижима ведет к утечкам.

Условия коммерческого сотрудничества

Компания «Резиномир» предлагает камлок алюминиевый Тип B оптом и мелкими партиями со склада в Екатеринбурге. В наличии представлены типоразмеры от 1/2″ до 6″. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.

Оплата продукции производится по безналичному расчету с НДС. Возможна отгрузка стандартных позиций из наличия или поставка под заказ партий специфической конфигурации (например, с уплотнениями из пищевой резины). Специалисты отдела сбыта готовы рассчитать стоимость заказа с учетом объема, предоставить актуальный прайс-лист и сертификаты соответствия стандарту A-A-59326. На все изделия распространяется гарантия. Мы предлагаем конкурентные цены и техническое сопровождение сделки.

FAQ (Часто задаваемые вопросы)

1. С какими адаптерами соединяется муфта Тип B?
Муфта Тип B (приемная часть) соединяется с любыми адаптерами («папами») того же диаметра: Тип A (адаптер с внутренней резьбой), Тип E (адаптер с хвостовиком под шланг), Тип F (адаптер с внешней резьбой) и Тип DP (грязезащитная пробка).

2. Какую резьбу имеет камлок Тип B?
Камлок Тип B оснащен внешней трубной цилиндрической резьбой стандарта BSP (соответствует ГОСТ 6357-81). Это позволяет вкручивать его в муфты, краны или патрубки, имеющие внутреннюю резьбу.

3. Можно ли использовать алюминиевый камлок для кислот?
Алюминий не обладает стойкостью к кислотам и щелочам, он быстро корродирует. Для агрессивных химических сред необходимо использовать камлоки из полипропилена или нержавеющей стали AISI 316. Алюминий подходит для воды, масел, дизельного топлива и бензина.

4. Входит ли резиновая прокладка в комплект?
Да, муфта Тип B поставляется в сборе с уплотнительным кольцом из резины NBR, установленным в канавку корпуса, и рычагами (кулачками) с кольцами и пальцами. Изделие полностью готово к эксплуатации.

5. Выдержит ли соединение гидроудар?
Камлоки рассчитаны на статическое давление (до 16 бар для малых диаметров). Они не являются запорной арматурой высокого давления и плохо переносят резкие скачки давления (гидроудары). Для систем с высоким давлением или пульсацией рекомендуется использовать специальные гидравлические БРС или фланцевые соединения.
