Камлок алюминиевый ТИП C

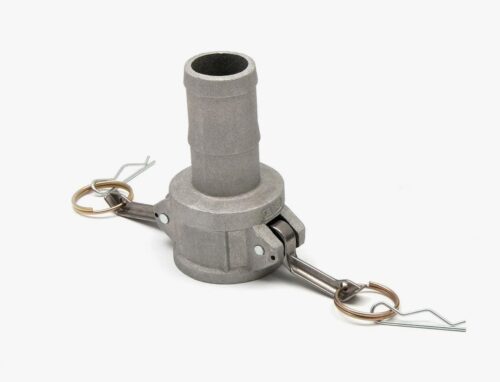

Камлок алюминиевый Тип C (Camlock Type C) представляет собой быстроразъемную муфту («мама» или «розетка»), оснащенную хвостовиком для крепления рукава. Основное функциональное назначение данного изделия — оперативное присоединение гибких шлангов и рукавов к промышленному оборудованию, резервуарам или трубопроводным магистралям без использования резьбовых соединений и специального инструмента. Конструкция обеспечивает герметичность стыка и надежную фиксацию за счет кулачкового механизма, позволяя сократить время на монтаж и демонтаж линий перекачки.

Арматура данного типа широко востребована в системах транспортировки воды, светлых нефтепродуктов, строительных растворов и химически нейтральных жидкостей. Инженерный отдел компании «Резиномир» оказывает техническую поддержку в подборе типоразмера соединения в зависимости от диаметра рукава и рабочего давления. Направить запрос на спецификацию и получить консультацию можно по электронной почте ekb@rti-land.ru или по телефону +7 (800) 302-31-42.

Технические характеристики и стандарты производства камлока алюминиевого Тип C

Изготовление корпусов муфт осуществляется методом литья под давлением из алюминиевых сплавов с последующей токарной обработкой посадочных поверхностей и зоны уплотнения. Технология литья обеспечивает монолитную структуру металла, высокую точность геометрических параметров и малый вес изделия. Используемые сплавы характеризуются коррозионной стойкостью к атмосферным воздействиям и углеводородам, а также искробезопасностью, что допускает эксплуатацию на объектах с повышенными требованиями к пожарной безопасности.

Геометрические размеры, профиль кулачкового зацепления и параметры взаимозаменяемости регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487). В Европе также применяется стандарт DIN 2828. Соответствие этим нормативам гарантирует, что камлок алюминиевый Тип C состыкуется с любым адаптером («папой») соответствующего номинального диаметра (типы A, E, F, DP), независимо от производителя арматуры.

Конструкция и материальное исполнение

Конструктивно изделие Тип C состоит из следующих элементов:

1. Приемная часть (муфта): Головная часть с внутренней проточкой для установки адаптера.
2. Хвостовик (штуцер): Цилиндрическая часть с профилированной поверхностью («елочка») для установки внутрь рукава. Профиль обеспечивает надежное сцепление со шлангом при обжатии хомутом.
3. Кулачковый механизм: Два рычага из нержавеющей стали или латуни, закрепленные на пальцах. При закрытии эксцентрики рычагов входят в паз адаптера, жестко фиксируя соединение.
4. Уплотнение: Резиновое кольцо, расположенное в канавке муфты.

Стандартным материалом уплотнительной прокладки является маслобензостойкая резина NBR (нитрильный каучук), работающая в диапазоне температур от -20°С до +100°С. Для работы с горячей водой или паром возможна комплектация прокладками из EPDM, а для химически активных сред — из Viton (фторкаучук).

Таблица 1. Зависимость рабочего давления от диаметра для алюминиевых камлоков (при +20°С)

Сферы применения и особенности монтажа

Камлоки Тип C являются одним из самых распространенных элементов в цепях перекачки, так как устанавливаются непосредственно на гибкие шланги. Алюминиевое исполнение обеспечивает легкость манипуляций с рукавами больших диаметров.

Основные направления использования:

• Топливозаправочные комплексы: Оснащение сливных рукавов бензовозов и топливозаправщиков.
• Сельское хозяйство: Системы полива, подключение мотопомп, перекачка жидких удобрений (КАС).
• Строительство и ЖКХ: Ассенизаторские машины, откачка грунтовых вод из котлованов, подача технической воды.
• Промышленность: Пневмотранспорт сыпучих материалов (цемент, гранулят) под низким давлением.

Техническое предупреждение: Надежность фиксации камлока в рукаве напрямую зависит от типа используемого хомута. Для промышленных рукавов под давлением рекомендуется использовать усиленные силовые хомуты (одноболтовые или двухболтовые) или обжимные втулки. Использование червячных хомутов на диаметрах свыше 1 дюйма и давлениях более 3-4 бар недопустимо, так как это может привести к срыву камлока с рукава («выстреливанию») и аварийной ситуации.

При монтаже необходимо следить, чтобы хвостовик камлока полностью вошел в рукав, а хомуты были затянуты с достаточным усилием, обеспечивающим герметичность, но не повреждающим внутренний слой шланга.

Условия коммерческого сотрудничества

Компания «Резиномир» предлагает камлок алюминиевый Тип C оптом и мелкими партиями со склада в Екатеринбурге. В наличии поддерживается размерный ряд от 1/2″ до 6″. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.

Оплата продукции производится по безналичному расчету с НДС. Возможна отгрузка продукции из наличия или поставка под заказ партий большого объема. Менеджеры отдела сбыта готовы рассчитать стоимость заказа с учетом логистики, предоставить актуальный прайс-лист и сертификаты соответствия стандарту A-A-59326. На все изделия предоставляется гарантия. Мы предлагаем конкурентные цены и технические консультации по совместимости арматуры с различными типами рукавов.

FAQ (Часто задаваемые вопросы)

1. С какими адаптерами соединяется муфта Тип C?
Муфта Тип C (приемная часть) соединяется с любыми адаптерами («папами») того же номинального диаметра: Тип A (адаптер с внутренней резьбой), Тип E (адаптер с хвостовиком под шланг), Тип F (адаптер с внешней резьбой) и Тип DP (грязезащитная пробка).

2. Можно ли использовать алюминиевый камлок для перекачки кислоты?
Алюминиевые сплавы не обладают стойкостью к кислотам и щелочам, они подвержены быстрой коррозии. Для агрессивных химических сред необходимо использовать камлоки из полипропилена или нержавеющей стали AISI 316. Алюминий подходит для воды, масел, бензина и дизельного топлива.

3. Входит ли резиновая прокладка в комплект поставки?
Да, муфта Тип C поставляется в сборе с уплотнительным кольцом из NBR, установленным в канавку корпуса, а также с рычагами (кулачками), кольцами и пальцами. Изделие готово к установке на рукав.

4. Подходит ли хвостовик камлока для плоскосворачиваемых рукавов (Layflat)?
Стандартный хвостовик («елочка») предназначен для напорно-всасывающих рукавов с жесткой стенкой или армированием. Для рукавов Layflat существуют специализированные камлоки с гладким хвостовиком или требуют использования специальных переходников, так как профиль «елочка» может повредить тонкую стенку плоскосворачиваемого рукава при обжатии.

5. Что делать, если рычаги закрываются слишком легко или слишком туго?
Если рычаги закрываются без усилия, это свидетельствует об износе уплотнительной прокладки или кулачков — герметичность не гарантируется, требуется замена прокладки. Если закрытие требует чрезмерного усилия (ударов), возможно, используется прокладка увеличенной толщины или деформирован адаптер. Использование ударного инструмента для закрытия рычагов запрещено, так как это может привести к поломке алюминиевых проушин.
